BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM
62
4.2.4

Seite: Evaluation

Auf dieser Seite werden wichtige Parameter des akustischen Monitorings und der Aufzeichnung von
Temperatur und Niederschlag grafisch aufbereitet dargestellt. Mit Hilfe dieser graphischen
Auswertewerkzeuge kann die Qualität der aufgezeichneten Daten schnell erfasst werden und
gegebenenfalls frühzeitig interveniert werden.
Um die Abbildungen neu zu generieren, muss jeweils der <Refresh>-Button betätigt werden.
Soll eine Abbildung exportiert werden, kann dies sowohl als Pixel- als auch als Vektorgrafik über die
<Export>-Schaltfläche erfolgen.
Folgende Grafiken werden angezeigt:
4.2.4.1 Reference Level
In dieser Grafik (siehe Abbildung 40) wird der zeitliche Verlauf des auf den Maximalwert des Mikrofons
bezogenen Schallpegels des täglich durch den Ultraschallsignalgeber der Mikrofonscheibe erzeugten
Testsignals dargestellt (siehe Abschnitt 4.2.3.2). Die in grau abgebildeten horizontalen Linien
markieren hierbei die ±6 dB-Abweichung von dem im Rahmen der Kalibrierung des Triggerlevels
ermittelten Wert. Schwankungen des täglichen Testsignallevels deuten entweder auf eine veränderte
Mikrofonsensitivität (möglicherweise verursacht durch Alterung, Witterungseinflüsse oder
Verschmutzung) oder einen abweichenden Lautstärkepegel des Testsignalgebers hin. Falls sich der
Testsignallevel auch nach einem Neustart des Systems dauerhaft außerhalb der ±6 dB Linien befindet,
muss von einem defekten Mikrofon bzw. Testsignalgeber ausgegangen werden. Bitte kontaktieren Sie
in diesem Fall unseren Support.
Um zwischen dem zeitlichen Verlauf der Referenz Level unterschiedlicher Mikrofonkanäle zu
wechseln, nutzen Sie die Pfeilbuttons „<" und „>" neben dem Schaubild.

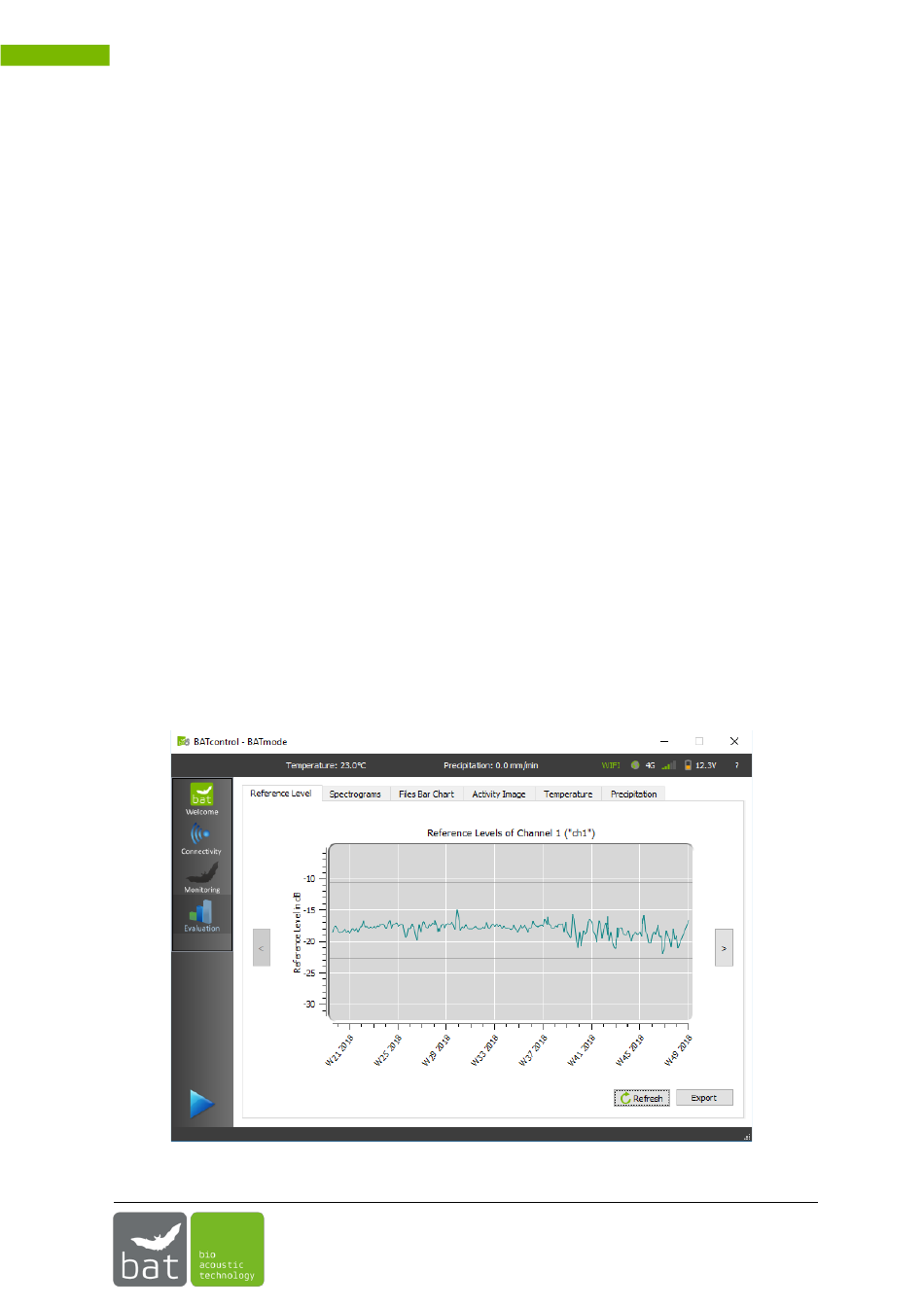

Abbildung 40: Evaluation Seite - Zeitlicher Verlauf des Referenz Levels
