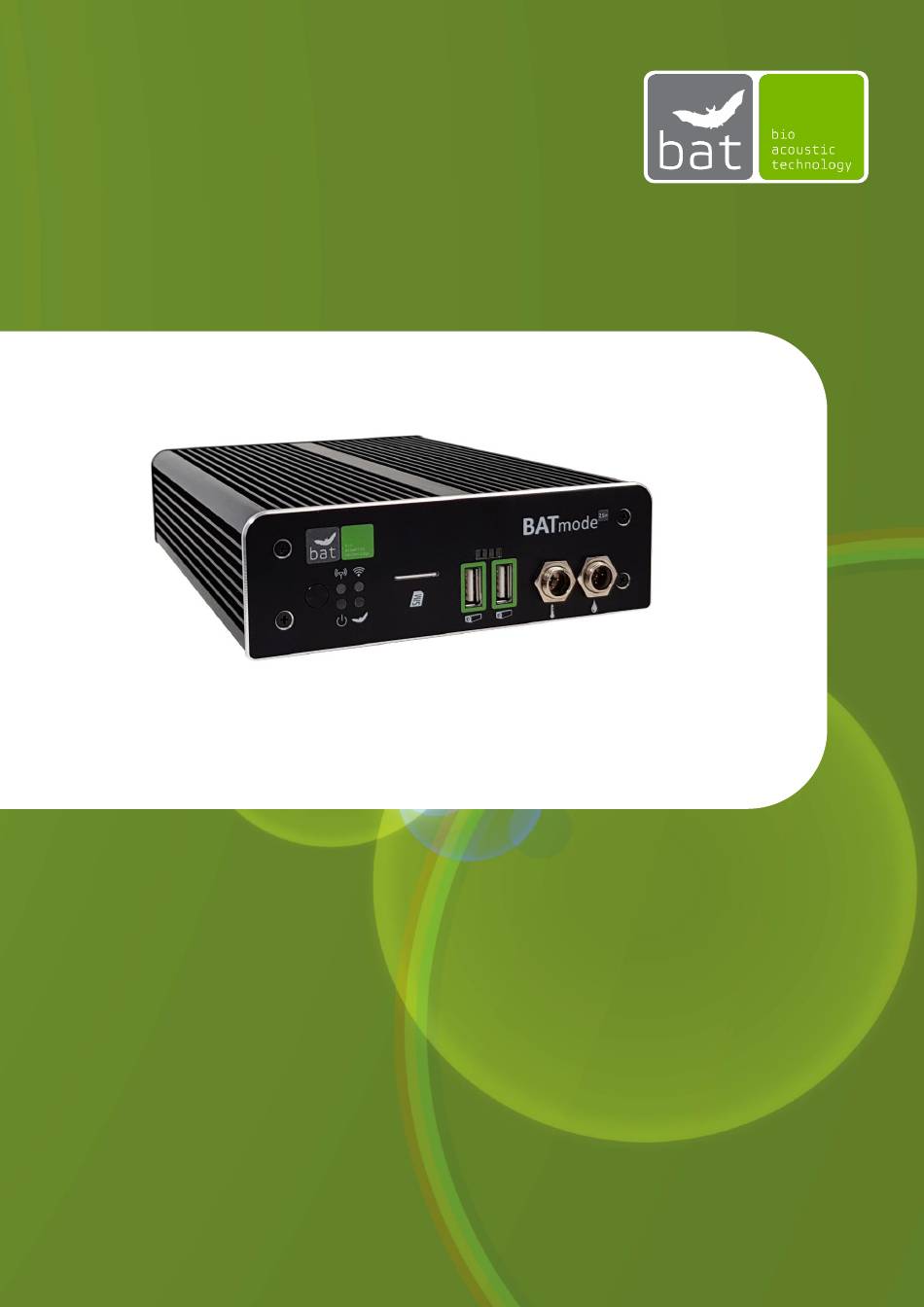

- Seite 1 BATmode 2S / 2S+ BEDIENUNGSANLEITUNG Stand: November 2022 / Version 3.6.1...
- Seite 2 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM HINWEISE ZU DIESER BEDIENUNGSANLEITUNG Diese Bedienungsanleitung gehört zu dem System BATmode 2S und BATmode 2S+. Falls Anweisungen für beide Systemvarianten gültig sind, wird im Folgenden die Versionsbezeichnung weggelassen. Lesen Sie die Anleitung sorgfältig und vollständig vor Inbetriebnahme des Geräts, da sie wichtige Hinweise zu Inbetriebnahme, Handhabung und Betrieb enthält.
-
Seite 3: Sicherheitshinweise
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM SICHERHEITSHINWEISE Nutzen Sie zur Spannungsversorgung nur das mitgelieferte Netzgerät. Vermeiden Sie starke mechanische Beanspruchungen des BATmode-Systems, insbesondere der Steckverbindungen am BATmode und der Antennen- und Mikrofonscheibe. Starke Vibrationen und kräftiges Schütteln oder Fallenlassen können den BATmode und die Scheiben beschädigen. - Seite 4 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM GEBRAUCHSHINWEISE Die Mikrofonkapseln, welche in den Mikrofonscheiben und Turmmikrofonen verbaut sind, sind empfindlich gegenüber mechanischen Belastungen. Vermeiden Sie eine Berührung der Mikrofonkapseln durch Finger oder Gegenstände. Bekleben Sie niemals die Stirnplatte von Mikrofonscheiben und Turmmikrofonen. Vermeiden Sie eine Verschmutzung der Mikrofonkapseln. Dies kann eine Verstopfung des Schutzgitters und einer Beschädigung des Mikrofons verursachen.
- Seite 5 Diskette oder ein anderes Speichermedium kopieren. Die Software ist nur ausführbar auf einem BATmode 2S oder BATmode 2S+ System der Firma bat bioacoustictechnology. Mit der Installation oder der Nutzung der Software auf einem BATmode 2S oder BATmode 2S+ System akzeptieren Sie die Bedingungen zur Nutzung urheberrechtlich geschützter Software.
-
Seite 6: Gewährleistung
Dokumentation als auch begleitendes schriftliches Material. Sie stimmen zu, keine Kopie der Software sowie Dokumentation oder begleitendes Material, auch nicht vertrauliche Dinge über bat bioacoustictechnology, an andere Personen (andere als eigene Angestellte) ohne ausdrückliches Einverständnis von bat bioacoustictechnology weiterzugeben. Sie müssen sicherstellen, dass jeder Benutzer der Software mit allen Bestimmungen und Vorschriften dieser Lizenzbedingungen einverstanden ist. -
Seite 7: Inhaltsverzeichnis
WIFI-Hotspot LED ......................5 2.1.6 UltraSoundGates Status LEDs ..................5 2.1.7 SIM-Karten Slot ........................ 5 2.1.8 Analoger Temperatursensoranschluss (ausschließlich BATmode 2S+) ......6 2.1.9 Analoger Niederschlagssensoranschluss (ausschließlich BATmode 2S+) ......6 2.1.10 Anschluss Heizung ......................6 2.1.11 Anschluss Spannungsversorgung ..................7 Magnetfuß-Mobilfunkantenne (ausschließlich BATmode 2S) .......... - Seite 8 Bei Messung an mehreren Messpunkten mit einem UltraSoundGate 416Hnbm ..20 Erster Start des BATmode-Systems ..................22 Fernzugriff auf das BATmode-System ................... 23 3.4.1 Remote-Zugriff über WLAN-Verbindung (nur BATmode 2S+) ........23 3.4.2 Remote-Zugriff per LAN-Verbindung ................26 3.4.3 Remote-Zugriff per Mobilfunk-Datenverbindung ............27 3.4.4...
- Seite 9 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM viii 5.3.3 Temperatursensor ......................68 UltraSoundGates 116Hnbm, UltraSoundGate 116Hnbm-r oder UltraSoundGate 416Hnbm von Avisoft Bioacoustics (optional) ....................68 Mikrofonscheibe GM50 (optional) ..................68 5.5.1 Mikrofon ........................68 5.5.2 Testsignalgeber ......................68 Mikrofonscheibe GM90 (optional) ..................68 5.6.1...
-
Seite 10: Lieferumfang
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 1 LIEFERUMFANG Der Lieferumfang der BATmode Systeme variiert abhängig von der vom Kunden gewünschten Konfiguration. Ein System kann jeweils für bis zu 4 Messpunkte parallel eingesetzt werden. BATmode 2S-System: BATmode 2S 1 - 4 UltraSoundGates 116Hnbm/116Hnbm-r bzw. UltraSoundGate 416Hnbm von Avisoft Bioacoustics (optional) 1 - 4 Mikrofonscheiben bzw. - Seite 11 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM BATmode 2S+-System: BATmode 2S+ 1 - 4 UltraSoundGates 116Hnbm/116Hnbm-r bzw. UltraSoundGate 416Hnbm von Avisoft Bioacoustics (optional) 1 - 4 Mikrofonscheiben bzw. Turmmikrofone (optional) 4-fach USB Hub (optional) Antennenscheibe Netzteil (Kaltgerätekabel + Netzgerät bzw. nur Netzstecker) 1 - 5 USB-Kabel (optional) USB Hub Spannungsversorgungskabel (Chinch <->...
-
Seite 12: Gerätebeschreibung
Status LEDs Analoger Nieder- Analoger Temperatur- Power LED Status LED USB-Anschlüsse schlagssensoreingang sensoreingang UltraSoundGate (nur BATmode 2S+) (nur BATmode 2S+) (überwacht) Abbildung 1: BATmode 2S/2S+ Vorderansicht Mobilfunk- HDMI-Monitor- HDMI-Monitor- WLAN-Antennenanschluss anschluss (nur BATmode 2S+) Antennenanschluss anschluss WIFI WWAN Kensington Spannungs- Heizungs- USB 3.0 Anschlüsse (z.B. -
Seite 13: Ein-/Ausschalter
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 2.1.1 Ein-/Ausschalter Der Ein-/Ausschalter dient zum Ein- und Ausschalten des Systems. Tabelle 1 listet alle Systemzustände in Abhängigkeit der Dauer des Drückens des Ein-/Ausschalters auf. Tabelle 1: Systemzustände in Anhängigkeit der Dauer des Drückens des Ein-/Ausschalters Falls das System …und der Ein-/Ausschalter... -
Seite 14: Mobilfunk Led
SMS- und Datentarif erforderlich. Diese wird wie auf der Gerätevorderseite dargestellt in den SIM- Karten Slot eingelegt (siehe auch Abbildung 1). Grundsätzlich empfiehlt bat bioacoustictechnology den Einsatz von PIN-freien SIM- Karten, da nur damit nach erfolgtem Neustart des Systems eine Freischaltung der SIM-... -
Seite 15: Analoger Temperatursensoranschluss (Ausschließlich Batmode 2S+)
2.1.9 Analoger Niederschlagssensoranschluss (ausschließlich BATmode 2S+) Zur Messung des Niederschlags kann per Mini-XLR ein Niederschlagssensor am BATmode 2S+ System angeschlossen werden (siehe Abb. 1). Spezifiziert ist der BATmode 2S+ für den Infrarot- Niederschlagssensor 5.4103.20.041 der Adolf Thies GmbH & Co. KG. Dieser kann samt passendes Anschlusskabel von bat bioacoustictechnology bezogen werden. -
Seite 16: Anschluss Spannungsversorgung
Datenverlust führen. Verwenden Sie den Heizungsanschluss nicht zur Versorgung von Mikrofon-Heizungen und USB-Hubs, welche Sie nicht von bat bioacoustictechnology bezogen haben. Die Verwendung nicht zugelassener Mikrofone, USB-Hubs und Anschlusskabel kann zu Ausfall und Beschädigung des Geräts sowie Datenverlust führen. -
Seite 17: Magnetfuß-Mobilfunkantenne (Ausschließlich Batmode 2S)
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 2.2 Magnetfuß-Mobilfunkantenne (ausschließlich BATmode 2S) Antenne für Mobilfunk-Datenverbindung des BATmode 2S. Antennenanschluss: Abbildung 3: Magnetfuß-Mobilfunkantenne 2.3 Antennenscheibe (ausschließlich BATmode 2S+) Befestigungsbohrung Anschluss WLAN- Anschluss Antenne Mobilfunk-Antenne Anschluss Temperatursensor Abbildung 4: Antennenscheibe Die Antennenscheibe enthält eine WLAN-Richtantenne. Da deren Vorzugsrichtung in der vorliegenden Abbildung in die Papierebene hinein gerichtet ist, muss die Antenne mit der dargestellten Anschlussseite stets von einem potentiellen Verbindungspartner abgewendet montiert werden. -
Seite 18: Mikrofonscheibe Gm50 (Optional)
Die Mikrofonscheibe GM50 kann mit oder ohne Montageplatte eigesetzt werden. Bitte beachten Sie allerdings, das die Kalibrierung des Mikrofons mit montierter Montageplatte erfolgt. Als Halterung für die Mikrofonscheibe kann ein Dreibein-Stativ von bat bioacoustictechnology bezogen werden. Zum Anschließen des Mikrofons und des Referenzsignalgebers verwenden Sie ein Y-XLR- Mikrofonkabel. -
Seite 19: Turmmikrofon Tm10 Ohne Referenzsignalgeber
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Beachten Sie, dass GM90 Mikrofonscheiben mit einem mit „5V“ markierten Heizungsanschluss nicht über den Heizungsanschluss des BATmode, sondern ausschließlich über die USB-Heizungskabel betrieben werden dürfen. Zuwiderhandlung kann zur Zerstörung der Mikrofonheizung und Ausfall und Beschädigung des Geräts sowie Datenverlust führen. -
Seite 20: Ultrasoundgate 116Hnbm, Ultrasoundgate 116Hnbm-R Und Ultrasoundgate 416Hnbm Von Avisoft Bioacoustics (Optional)
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 2.8 UltraSoundGate 116Hnbm, UltraSoundGate 116Hnbm-r und UltraSoundGate 416Hnbm von Avisoft Bioacoustics (optional) Das BATmode-System kann wahlweise mit bis zu vier Einkanal-UltraSoundGates 116Hnbm, einem Einkanal-UltraSoundGate 116Hnbm und bis zu 3 Einkanal-UltraSoundGates 116Hnbm-r oder einem Vierkanal-UltraSoundGate 416Hnbm von Avisoft Bioacoustics zur Aufzeichnung hochqualitativer akustischer Daten von Fledermausrufen eingesetzt werden. -
Seite 21: Xlr-Mikrofoneingänge
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM USB 2.0 Anschluss XLR-Mikrofoneingänge Abbildung 11: UltraSoundGate 416Hnbm 2.8.1 XLR-Mikrofoneingänge Die 5-poligen XLR-Mikrofonanschlüsse sind der analoge Eingang sowohl des UltraSoundGates 116Hnbm als auch des 416Hnbm und stellen zugleich eine Spannungsversorgung für externe Vorverstärker sowie Mikrofone zur Verfügung. Die Belegung des Anschlusssteckers ist in Tabelle 9 aufgeführt. -
Seite 22: Port Usb Hub Ex-1163Hm Von Exsys (Optional)
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 2.9 4 Port USB Hub EX-1163HM von Exsys (optional) Der 4-fach USB Hub dient dem Anschließen mehrerer UltraSoundGates 116Hnbm/116Hnbm-r am BATmode System. Hiermit ist es möglich akustische Daten an mehreren Messpunkten zu erfassen. Nähere Informationen zum USB Hub entnehmen Sie bitte der beiliegenden Bedienungsanleitung. -
Seite 23: Inbetriebnahme
Zur Montage des BATmode auf einer Hutschiene benutzen Sie bitte das Hutschienen-Montageset, welches Sie von bat bioacoustictechnology beziehen können. bat bioacoustictechnology empfiehlt den Einsatz der BATbox S. Diese ist speziell für eine einfache und sichere Installation des BATmode-Systems in der Gondel von Windenergieanlagen konzipiert. Da die... -
Seite 24: Ultrasoundgate 416Hnbm (Optional)
3.1.4 Magnetfuß-Mobilfunkantenne (ausschließlich BATmode 2S) Mit Hilfe des Magnetfußes kann die Mobilfunk-Antenne des BATmode 2S sehr einfach auf so gut wie jeder ferromagnetischen Oberfläche befestigt werden. Bitte beachten Sie allerdings, dass aufgrund elektromagnetischer Abschirmeffekte, welche durch metallische Gehäuse (wie beispielsweise ein Aluminium-Gondelgehäuse) oder dicke Wände verursacht werden, es zu einem stark beeinträchtigen... -
Seite 25: Mikrofonscheibe Gm50/Gm90 (Optional)
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 3.1.6 Mikrofonscheibe GM50/GM90 (optional) Zur Montage der Mikrofonscheibe GM50 oder GM90 bohren Sie analog zur Antennenscheibe ein Loch mit 60 bzw. 100 mm Durchmesser in den Boden der Gondel der Windkraftanlage. Hierbei sollte die Scheibe ebenfalls möglichst senkrecht nach unten gerichtet sein, um bestmögliche Ergebnisse beim Fledermaus-Monitoring zu erzielen. -
Seite 26: Usb Hub (Optional)
Zur Befestigung des USB Hubs verwenden Sie entweder die Befestigungsbohrungen im Gehäuse des Hubs oder die beiliegende Hutschienenbefestigung. bat bioacoustictechnology empfiehlt den Einsatz der BATbox S. Diese ist speziell für eine einfache und sichere Installation des USB Hubs in der Gondel von Windenergieanlagen konzipiert. Das USB Hub wird hierbei auf der Hutschiene in der BATbox S fixiert und geerdet. -
Seite 27: Anschließen Der Geräte
Schließen Sie die Magnetfuß-Mobilfunkantenne am Mobilfunk-Antennenanschluss des BATmode 2S an. Ausschließlich BATmode 2S+: Verbinden Sie mit den beiden Antennenkabeln die Antennenanschlüsse am BATmode 2S+ mit den entsprechenden Anschlüssen an der Antennenscheibe. Achten Sie darauf, die Kabel nicht zu vertauschen. Dies würde zu einer Beeinträchtigung der... -
Seite 28: Bei Messung An Mehr Als Zwei Messpunkten Mit Ultrasoundgates 116Hnbm/116Hnbm-R
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 6. Ausschließlich BATmode 2S+: Verbinden Sie mit dem Temperatursensorkabel den Anschluss des Temperatursensors am BATmode 2S+ mit dem entsprechenden Anschluss an der Antennenscheibe. 7. Ausschließlich BATmode 2S+: Optional kann per analogem Eingang oder USB/RS485- bzw. USB/RS422-Schnittstelle ein Niederschlagssensor am BATmode 2S+ angebracht werden. -
Seite 29: Bei Messung An Mehreren Messpunkten Mit Einem Ultrasoundgate 416Hnbm
Schließen Sie die Magnetfuß-Mobilfunkantenne am Mobilfunk-Antennenanschluss des BATmode 2S an. Ausschließlich BATmode 2S+: Verbinden Sie mit den beiden Antennenkabeln die Antennenanschlüsse am BATmode 2S+ mit den entsprechenden Anschlüssen an der Antennenscheibe. Achten Sie darauf, die Kabel nicht zu vertauschen. Dies würde zu einer Beeinträchtigung der Signalqualität sowohl der WLAN- als auch Mobilfunk-Verbindung führen. - Seite 30 Schließen Sie die Magnetfuß-Mobilfunkantenne am Mobilfunk-Antennenanschluss des BATmode 2S an. Ausschließlich BATmode 2S+: Verbinden Sie mit den beiden Antennenkabeln die Antennenanschlüsse am BATmode 2S+ mit den entsprechenden Anschlüssen an der Antennenscheibe. Achten Sie darauf, die Kabel nicht zu vertauschen. Dies würde zu einer Beeinträchtigung der Signalqualität sowohl der WLAN- als auch Mobilfunk-Verbindung führen.
-
Seite 31: Erster Start Des Batmode-Systems
1. Legen Sie eine SIM-Karte im BATmode ein, deren zugehöriger Tarif sowohl SMS als auch eine Datenoption beinhaltet. bat bioacoustictechnology empfiehlt die Verwendung einer SIM-Karte ohne PIN, um nach einem Systemneustart automatisch eine Verbindung aufbauen zu können. 2. Schließen Sie zur erstmaligen Parametrierung die in Kapitel 3.2 aufgeführten PC- Peripheriegeräte am BATmode an (Tastatur, Maus, Monitor). -
Seite 32: Fernzugriff Auf Das Batmode-System
Kapitel 3.2 angeschlossenen PC-Peripheriegeräte oder über einen Remote-Zugriff auf das System per WLAN- (nur BATmode 2S+), LAN- oder Mobilfunk-Verbindung. 3.4.1 Remote-Zugriff über WLAN-Verbindung (nur BATmode 2S+) Hierzu stellt der BATmode 2S+ ein WLAN-Netzwerk bereit (von bat bioacoustictechnology vorkonfiguriert): • SSID: Von Ihnen gewählte SSID (Standardwert „BATmode“) •... - Seite 33 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Beispiel für Windows: Folgende Schritte müssen an einem Windows-PC ausgeführt werden, von welchem auf das BATmode- System zugegriffen werden soll: (a) Verbinden Sie sich mit dem WLAN des BATmode-Systems (SSID und Passwort siehe oben) (b) Öffnen Sie das Programm Remotedesktopverbindung indem Sie unter <Frag mich etwas>...
- Seite 34 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Beispiel für MAC OS: Folgende Schritte müssen an einem Apple-PC ausgeführt werden, von welchem auf das BATmode- System zugegriffen werden soll: (a) Verbinden Sie sich mit dem WLAN des BATmode-Systems (SSID und Passwort siehe oben) (b) Fügen Sie unter <Weitere Optionen …> im Reiter <DNS> eine neue beliebige Such- Domain hinzu (andernfalls benötigt MAC OS eine aktive Internetverbindung zur...
-
Seite 35: Remote-Zugriff Per Lan-Verbindung
Um das Benutzerkennwort zu ändern, gehen Sie wie unter Punkt 6 in Kapitel 3.3 beschrieben vor. Die Remote-Verbindung kann wahlweise von einem PC (Windows-, Linux- oder Mac OS- Betriebssystem) oder Smartphone bzw. Tablet (Android, Windows Phone oder iOS) erfolgen. Hierzu können zusätzliche Programme oder Apps notwendig sein. Folgende Programme werden von bat bioacoustictechnology empfohlen: •... -
Seite 36: Remote-Zugriff Per Mobilfunk-Datenverbindung
Steuerung des BATmode-Systems erfolgen. Um eine Verbindung herstellen zu können, ist es allerdings aus technischen Gründen notwendig, dass entweder die SIM-Karte eine öffentliche IP erhält (dies muss beim Provider beantragt werden) oder serverbasierte Remotedienste benutzt werden (bat bioacoustictechnology empfiehlt hierfür TeamViewer, siehe Kapitel 3.4.4). Um diese Dienste nutzen zu können, ist es erforderlich, dass sie sowohl auf dem BATmode als auch auf den fernsteuernden PC... -
Seite 37: Remote-Zugriff Und Daten-Download Mit Teamviewer
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 3.4.4 Remote-Zugriff und Daten-Download mit TeamViewer Wichtiger Hinweis: Für die Nutzung von TeamViewer kann eine Lizenz erforderlich sein, die beim Unternehmen TeamViewer erworben werden kann. Für den privaten Gebrauch sowie einem ersten Test steht eine kostenlose Version zur Verfügung. - Seite 38 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Abbildung 18: Einrichtung des unbeaufsichtigten Zugriffs Sie können im nächsten Schritt ein TeamViewer Konto erstellen, in dem Sie den Zugang abspeichern können und so schneller auf das BATmode System zugreifen können. Dies ist jedoch nicht zwingend erforderlich.
- Seite 39 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Nach Beendigung der Installation können Sie sich von Ihrem Laptop/PC auf Ihrem BATmode System einloggen, indem Sie unter Partner-ID die ID des BATmode Systems eingeben und auf Verbinden klicken. Anschließend werden Sie nach Ihrem Passwort gefragt.
- Seite 40 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Abbildung 21: Fernzugriff auf Ihr BATmode System User Abbildung 22: Dateiübertragung von Ihrem BATmode System 10. Über das Kreuz links in der oberen Leiste des Fensters können Sie die Remote-Sitzung beenden. 11. Möchten Sie ausschließlich Dateien übertragen (wenn beispielsweise die Internetverbindung für eine graphische Übertragung zu langsam ist), können Sie die Dateiübertragung starten,...
-
Seite 41: Synchronisierung Und Download Von Batmode-Aufnahmen Über Eine Cloud
Abbildung 23: Dateien lokal speichern Nach der erfolgreichen Installation wird ein Dropbox-Ordner (standardmäßig unter C:\Users\BAT\Dropbox) angelegt. Dieser wird mit Ihrem Cloud-Speicher und weiteren angemeldeten Geräten (wie z.B. Ihrem persönlichen Laptop) synchronisiert. Um nun BATmode-Aufnahmen sowie log-Files zu synchronisieren, ist es erforderlich den Monitoring Directory mit Ihrem Dropbox-Ordner zu verknüpfen. - Seite 42 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Abbildung 24: Verknüpfen des Monitoring Directorys mit dem Dropbox-Ordner Die Aufnahmen sowie log-Files werden ab sofort in den Dropbox-Ordner (bzw. ggf. in einen erstellten Unterordner) abgelegt und mit dem Cloud-Anbieter synchronisiert. Wenn Sie diesen Client auch auf Ihrem privaten oder Arbeitscomputer installieren, werden die Daten...
-
Seite 43: Batcontrol Software
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4 BATCONTROL SOFTWARE 4.1 Aufbau Statusleiste Menüleiste Start-/Stop- Button Seite Benachrichtigungsleiste Abbildung 25: Aufbau der BATcontrol-Software Die wesentlichen Bedienelemente der BATcontrol-Software sind in Abb. 6 dargestellt und werden in diesem Kapitel im Detail erläutert. In <…> eingeschlossene Wörter repräsentieren im Folgenden Bezeichnungen, welche in der Software eingesetzt werden. -
Seite 44: Menü-Leiste
Niederschlagsdaten ermittelt und dieser in die Datei „conditionlog.txt“ im Monitoring- Verzeichnis geschrieben. Der angegebene Zeitstempel bezieht sich hierbei stets auf den Anfang des 10-Minuten-Mittelungsintervalls. Ist kein Sensor angeschlossen bzw. wird das System BATmode 2S verwendet, findet keine Aufzeichnung von Temperatur und Niederschlag statt. -
Seite 45: Benachrichtigungsleiste
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM „comportlog.txt“: Verwenden Sie einen seriellen Laser-Niederschlagssensor von ThiesClima (5.4110.X0.XXX) oder den SWS-250 von Biral werden die Telegramm-Daten des Sensors mit vorangestelltem Zeitstempel bei gestartetem Monitoring zudem in der Datei „comportlog.txt“ im Monitoring- Verzeichnis abgelegt. Die Speicherung erfolgt jeweils sobald ein Telegramm eintrifft. Die Telegramme können Sie mit der <Com Port Console>... -
Seite 46: Bedienung
Unter dem Symbol einer SIM-Karte wird der aktuelle Zustand der Mobilfunkverbindung ausgegeben. Alle möglichen Zustände sind in Tabelle 10 aufgeführt. Grundsätzlich empfiehlt bat bioacoustictechnology den Einsatz von PIN-freien SIM- Karten, da nur damit nach erfolgtem Neustart des Systems eine Freischaltung der SIM- Karte automatisch erfolgt. - Seite 47 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM • Unter dem Tropfen-Symbol wird angeben, ob ein Niederschlagssensor entweder am analogen Niederschlagssensoreingang oder per USB/RS485 bzw. USB/RS422 (COM) angeschlossen ist (nur BATmode 2S+). • Das Batteriesymbol zeigt den Ladezustand der Batterie bei Verwendung der Photovoltaik Stromversorgung an.
- Seite 48 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Abbildung 27: Temperature and Precipitation Sensor Settings Wählen Sie in <Weather Sensor Input>, welchen Temperatur- und Niederschlagssensor Sie verwenden möchten: • Den analogen Temperatursensor in der Antennenscheibe und den analogen Infrarot- Niederschlagssensor (ThiesClima 5.4103.20.041), welche beide über die Mini-XLR-Anschlüsse auf der Vorderseite des BATmodes 2S+ angeschlossen werden.
- Seite 49 Erhaltespannung bei voller Batterie) angezeigt. Die Batteriespannung ist hierbei ein Indikator für den Ladung der Batterie. Die maximale Spannung beträgt für die standardmäßig in der Photovoltaik- Stromversorgung von bat bioacoustictechnology verwendeten LiFePO4-Batterien 14,2V. Die minimale Spannung beträgt 11,0V. Es ist zu beachten, dass der Spannungsverlauf nicht linear zu der Ladung der Batterie ist, da im mittleren Bereich der Ladung von 10 % bis 90 % der Batterie sowohl bei Aufladung als auch bei Entladung nur eine geringe Veränderung der Spannung vorliegt.
- Seite 50 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Batteriespannung 11,0V unterschreitet. Beim Überschreiten von 12,0V wird der Lastausgang wieder aktiviert. Im Feld <Solar> finden Sie die aktuellen Daten der angeschlossenen Solarmodule. <Yield Today> bzw. <Yield Yesterday> gibt hierbei den am heutigen bzw. gestrigen Tag erzielten Ertrag an.
-
Seite 51: Seite: Connectivity
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4.2.2 Seite: Connectivity Auf der Seite <Connectivity> können alle Einstellungen vorgenommen werden, welche der Überwachung und Fernsteuerung des BATmode-Systems dienen. Abbildung 29: Connectivity Seite Informationen 4.2.2.1 Information Die Registerkarte <Information> bietet einen zusammenfassenden Überblick über alle Überwachungs- und Fernsteuerungsoptionen und deren gesetzte Einstellungen. - Seite 52 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4.2.2.2 Die Registerkarte <SMS> erlaubt die Konfiguration aller Einstellungen zum Versand von Status-SMS und dem Empfang von Kommando-SMS. Abbildung 30: Connectivity Seite SMS AILY TATUS Mit dem BATmode-System ist es möglich, täglich zu einer festgelegten Uhrzeit eine Status-SMS zu versenden.
- Seite 53 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Um stets die maximale Zeichenlänge von 160 Zeichen einer SMS einzuhalten, wird bei Bedarf die zu sendende SMS in zwei Einzelnachrichten unterteilt. Vorausgesetzt für den Versand einer Status SMS wird ein ausreichendes Guthaben bzw. ein entsprechender Tarif der verwendeten SIM-Karte. Zudem muss sich das System in einem Bereich mit ausreichender Netzabdeckung befinden und eine SIM-Karte eingelegt und entsperrt sein.
- Seite 54 Mobilfunkverbindung. Vorausgesetzt wird, dass eine funktionierende SIM-Karte eingelegt ist und diese mit dem zugehörigen PIN-Code freigeschaltet ist. Grundsätzlich empfiehlt bat bioacoustictechnology den Einsatz von PIN-freien SIM-Karten, da nur damit nach erfolgtem Neustart des Systems eine Freischaltung der SIM-Karte automatisch erfolgt.
- Seite 55 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Start monitoring: 11:00-14:00! Das akustische Monitoring wird mit einer aktiven Recording Period gestartet. Die tägliche Aufzeichnung akustischer Events erfolgt somit in diesem Beispiel ausschließlich zwischen 11:00 Uhr und 14:00 Uhr. Natürlich können Sie die Uhrzeiten ihren Bedürfnissen entsprechend selbst wählen.
- Seite 56 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4. Neuer „SPL Level of Reference Signal“ in dBSPL (leer lassen für Mikrofone ohne Testsignalgeber) 5. Neuer „Level of Trigger Threshold“ in dBSPL Zur Ausführung des Befehls muss das Monitoring gestoppt sein. Send Calibration! Die aktuell eingestellten Kalibrierwerte des Mikrofons/der Mikrofone werden an den SMS-Versender geschickt.
- Seite 57 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Aufführung der USSD-Codes ausgewählter Mobilfunk-Anbieter zur Guthabenabfrage. Grundsätzlich sind die verfügbaren USSD-Codes aller Mobilfunk-Anbieter im Internet veröffentlicht. Um den aktuellen Stand Ihres Prepaid-Guthabens in die täglichen Statusnachtrichten zu integrieren, geben Sie den entsprechenden USSD-Code Ihres Mobilfunk-Anbieters zur Guthabenabfrage im Feld <Code for USSD Credit Request>...
- Seite 58 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4.2.2.3 Mail Die Registerkarte <Mail> dient der Konfiguration des E-Mail-Versands. Abbildung 32: Connectivity Seite Mail AILY TATUS Mit dem BATmode-System ist es möglich, täglich zu einer festgelegten Uhrzeit eine Status-Mail zu versenden. Setzen Sie hierzu einen Haken bei <Daily Status Mail> und hinterlegen Sie bei <Receiver Address(es)>...
- Seite 59 Möchten Sie die Status Mails über einen eigenen SMTP-Server versenden bzw. den Port der Mailverbindung anpassen, können Sie dies in den <Advanced Settings> konfigurieren. Standardmäßig wird die E-Mail über einen SMTP-Server von bat bioacoustictechnology versendet (<Use default SMTP Server>). Die Status-Mail kann mit diesem SMTP-Server sowohl über Port 25 als auch Port 587 versendet werden.
- Seite 60 Vorausgesetzt wird, dass eine funktionierende SIM-Karte eingelegt, diese mit dem zugehörigen PIN-Code freigeschaltet und ein korrekter APN angegeben ist. Grundsätzlich empfiehlt bat bioacoustictechnology den Einsatz von PIN-freien SIM- Karten, da nur damit nach erfolgtem Neustart des Systems eine Freischaltung der SIM-Karte automatisch erfolgt.
- Seite 61 WIFI-Hotspot (nur relevant für BATmode 2S+) Mit Hilfe des <Start> bzw. <Stop>-Buttons auf der Registerkarte <WIFI-Hotspot> kann der vom BATmode 2S+ - System bereitgestellte WLAN-Hotspot aktiviert bzw. deaktiviert werden. Die SSID und das Passwort des Hotspots lassen sich in den entsprechenden Feldern ändern.
- Seite 62 Abbildung 35: Connectivity Seite myBAT myBAT ist ein cloudbasierter Service von bat bioacoustictechnology. Er erlaubt es, den Nutzern von BATmode-Systemen ihre Systeme online zu verwalten und jederzeit von überall auf der Welt den Status ihrer Geräte zu überwachen. Zudem werden Ihnen Informationen sowohl der aufgezeichneten akustischen Daten als auch der Temperatur- und Niederschlagswerte zugänglich gemacht.
- Seite 63 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Um myBAT zu nutzen, wird eine aktive Internetverbindung vorausgesetzt, in der der Port 3306 nicht geblockt sein darf. Wir weisen Sie darauf hin, dass durch die Nutzung von myBAT auf Grund der Menge an transferierten Daten erhöhte Kosten bei Ihrem Internetdienstanbieter entstehen können.
-
Seite 64: Seite: Monitoring
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4.2.3 Seite: Monitoring Auf der Seite <Monitoring> lassen sich die Einstellungen für das akustische Monitoring ändern. Abbildung 36: Monitoring Seite 4.2.3.1 Aufnahmezeiten des akustischen Monitorings (<Recording Times> - Box) Die Aufnahmezeiten des akustischen Monitorings, d.h. die täglichen Zeitspannen, innerhalb derer eine Aufzeichnung erfasster Fledermausrufe stattfindet, können als absolute Zeitspannen oder relativ zu... - Seite 65 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Diese Einstellung beeinflusst nicht die Aufzeichnung der Temperatur- und Niederschlagswerte, welche automatisch mit dem Monitoring gestartet wird und stets im 10-Minutenintervall Mittelwerte der im 30-Sekunden-Takt bestimmten Werte speichert (ausschließlich BATmode 2S+). Abbildung 37: Relative Aufnahmezeiten 4.2.3.2 Test der Mikrofonsensitivität (<Daily Testsignal>...
-
Seite 66: Kalibrierung ( - Box)
Button <Change Calibration> der Kalibrierdialog geöffnet (siehe Abbildung 39). Um eine Kalibrierung durchzuführen, ist zunächst auszuwählen ob das an diesem Kanal verwendete Mikrofon einen eingebauten Referenzsignalgeber besitzt. Die von bat bioacoustictechnology erhältlichen Mikrofonscheiben GM50 und GM90 sowie das Turmmikrofon TM20 sind mit Referenzsignalgebern ausgestattet. - Seite 67 Dies ist notwendig, um eine eventuell zeitlich veränderte Empfindlichkeit des Mikrofons bzw. eine Änderung der Lautstärke des Testsignalgebers zu berücksichtigen. Hierzu müssen die Mikrofone mit einem Kalibrierauftrag an bat bioacoustictechnology gesendet werden. Damit die aufgezeichneten Daten mit der Auswertesoftware ProBat kompatibel sind, ist eine Triggerschwelle von 37 dBSPL oder 50 dBSPL zu wählen.
- Seite 68 Sollten Sie die UltraSoundGates vom System getrennt haben, stellen Sie sicher, dass der jeweilige Kanal auch dem erneuten Verbinden den entsprechenden Messpunkt repräsentiert. Mit dem Button <Load BMU RECORDER settings> können die von bat bioacoustictechnology empfohlenen BMU-Einstellungen für die RECORDER-Software geladen und von Ihnen gemachte Einstellungen verworfen werden.
-
Seite 69: Tägliche Datensicherung
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM <Reset UltraSoundGate(s)> erlaubt einen Reset der angeschlossenen UltraSoundGates von Avisoft Bioacoustics, falls beim Start des Monitorings ein Fehler von der Software „RECORDER“ gemeldet wird. Hierzu wird die Spannungsversorgung der grün markierten USB-UltraSoundGate-Anschlüsse kurzzeitig unterbrochen und somit ein Reinitalisierung der UltraSoundGates ausgelöst. - Seite 70 Sie können die Datensicherung auch dazu nutzen, aufgezeichnete Daten aus dem BATmode-System zu exportieren, ohne sich einloggen zu müssen. Aktivieren Sie hierfür vor Beginn des Monitorings die tägliche Datensicherung und schließen Sie einen ausreichend großen USB-Stick an das System an (bat bioacoustictechnology empfiehlt mindestens 128 GB). Möchten Sie nun während des laufenden Monitorings die Daten exportieren, entnehmen Sie lediglich den Stick und schließen Sie einen neuen...
-
Seite 71: Seite: Evaluation
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4.2.4 Seite: Evaluation Auf dieser Seite werden wichtige Parameter des akustischen Monitorings und der Aufzeichnung von Temperatur und Niederschlag grafisch aufbereitet dargestellt. Mit Hilfe dieser graphischen Auswertewerkzeuge kann die Qualität der aufgezeichneten Daten schnell erfasst werden und gegebenenfalls frühzeitig interveniert werden. - Seite 72 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Da die Werte aus der Datei „reference.txt“ ausgelesen werden, welche sich im eingestellten Monitoringverzeichnis befindet, werden immer, sofern das Monitoringverzeichnis nicht geleert wird, auch die Werte der zurückliegenden Monitoring Vorgänge mit dargestellt. 4.2.4.2 Spectrograms Diese Darstellung (siehe Abbildung 41) ermöglicht Ihnen die Spektrogramme der aufgezeichneten Dateien zu berechnen.
- Seite 73 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 4.2.4.3 Files Bar Chart In dieser Darstellung (siehe Abbildung 42) wird die Anzahl der aufgezeichneten Ruf-Dateien je Tag als Balkendiagramm dargestellt. Die Mikrofonkanäle werden hierbei durch verschieden farbige Balken unterschieden. Durch Klicken auf die jeweiligen Einträge in der Abbildungslegende unter dem Schaubild, können einzelne Mikrofonkanäle ausgeblendet werden.
-
Seite 74: Temperaturverlauf (Nur Für Batmode 2S+ Relevant)
Pfeilbuttons „<“ und „>“ neben dem Schaubild zwischen den Jahren gewechselt werden. 4.2.4.5 Temperaturverlauf (nur für BATmode 2S+ relevant) In dieser Abbildung wird der zeitliche Verlauf der protokollierten Temperaturwerte dargestellt. Da die Werte aus der Datei „conditionlog.txt“ ausgelesen werden, welche sich im eingestellten Monitoringverzeichnis befindet, werden immer, sofern das Monitoringverzeichnis nicht geleert wird, auch die Werte der zurückliegenden Monitoring Vorgänge mit dargestellt. - Seite 75 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM Da die Werte aus der Datei „conditionlog.txt“ ausgelesen werden, welche sich im eingestellten Monitoringverzeichnis befindet, werden immer, sofern das Monitoringverzeichnis nicht geleert wird, auch die Werte der zurückliegenden Monitoring Vorgänge mit dargestellt.
-
Seite 76: Technische Details
19 V DC / 500 mA 5.1.3 SIM-Karten Slot • Mini-SIM, oft auch als Klassik- oder Standard-SIM bezeichnet (15 mm x 25 mm) 5.1.4 Eingang Temperatursensor (ausschließlich BATmode 2S+) • Abtastrate: 128 Hz • Auflösung: 12 bit • Eingangsimpedanz: 8 MOhm 5.1.5... - Seite 77 BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 5.3.3 Temperatursensor • Genauigkeit: ±0.3 °C typisch • Lokale Sensor-Genauigkeit (Max): ±2.7 °C 5.4 UltraSoundGates 116Hnbm, UltraSoundGate 116Hnbm-r oder UltraSoundGate 416Hnbm von Avisoft Bioacoustics (optional) • Abtastraten [kHz]: 50, 62.5, 75, 100, 125, 150, 166.6, 187.5, 214, 250, 300 •...
-
Seite 78: Turmmikrofon Tm10 Ohne Referenzsignalgeber (Optional)
BEDIENUNGSANLEITUNG BATMODE 2S/2S+ SYSTEM 5.6.3 Testsignalgeber • Sens Comp K Series 40KT08 • Mittenfrequenz: 40 kHz ± 3.0 kHz • Bandbreite (-6dB): 1,5 kHz • Totaler Öffnungswinkel (-6 dB): 125° typisch 5.7 Turmmikrofon TM10 ohne Referenzsignalgeber (optional) • Betriebstemperatur: -10 – 55 °C •... - Seite 79 GmbH Brunngasse 1 D-90610 Winkelhaid www.bioacoustictechnology.de info@bioacoustictechnology.de +49 (0) 1522 / 1918574 © 2016 - 2023 bat bioacoustictechnology GmbH BATcontrol basiert in Teilen auf der Arbeit des Qwt Projekts (http://qwt.sf.net) Produktabbildungen ähnlich. Druckfehler, Irrtümer, Innovationen und Änderungen vorbehalten.
