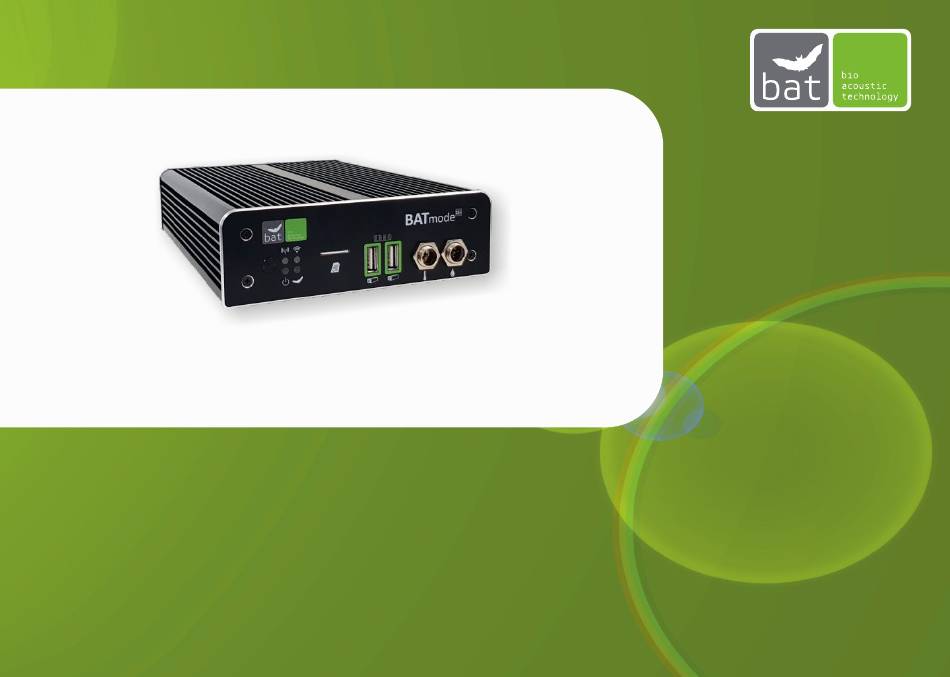

- Seite 1 BATmode 2S / 2S+ KURZANLEITUNG Einrichtung und erster Start Stand: 03/21...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Bi e lesen Sie diese Sicherheitshinweise vor Inbetriebnahme Ihres BATmode Systems! - Nutzen Sie zur Spannungsversorgung nur das mitgelieferte Netzgerät. - Vermeiden Sie starke mechanische Beanspruchungen des BATmode-Systems, insbesondere der Steckverbindungen am BATmode und der Antennen- und Mikrofonscheibe. Starke Vibra onen und Schü eln oder Fallenlassen können den BATmode und die Scheiben beschädigen. - Stellen Sie eine ausreichende Befes gung des Systems sicher. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteüberblick ..................LED Statusanzeigen ................... Antennenscheibe und Magnetfußantenne ..........UltraSoundGates 116Hnbm und 416Hnbm ..........7 Mikrofone ....................Anschließen ....................Zugriff via WIFI ..................Zugriff via LAN ..................Erster Start ....................Mikrofonkalibrierung und tägliches Testsignal ........... 18 Mobilfunk einrichten .................. Tägliche Status SMS ................ -
Seite 4: Geräteüberblick
Geräteüberblick Ein- / Ausschalter Mobilfunk LED - Vorderansicht BATmode 2S/2S+ - Power LED Status LED mode WIFI-Hotspot LED (nur BATmode 2S+) SIM-Karten Slot (Mini-SIM) USB-Anschluss UltraSoundGate (überwacht) UltraSoundGates Status LEDs 2 3 4 5 USB-Anschluss UltraSoundGate (überwacht) Temperatursensor-Anschluss (nur BATmode 2S+) Niederschlagssensor-Anschluss (nur BATmode 2S+) - Rückansicht BATmode 2S/2S+ - Mobilfunkantennen-Anschluss... -
Seite 5: Led Statusanzeigen
LED Statusanzeigen So interpre eren Sie die LED Statusanzeigen Ihres BATmodes 2S/2S+ rich g: Power LED (weiß) Status LED (blau-rot) BATcontrol nicht gestartet System angeschaltet System ausgeschaltet Blau Monitoring aus, BATcontrol an Blau-Blinken Monitoring gestartet Blau-Rot-Blinken Monitoring Start nicht möglich - Kontrollieren Sie die Kalibrierung sowie die UltraSoundGates WIFI-Hotspot LED (grün-rot) -
Seite 6: Antennenscheibe Und Magnetfußantenne
Antennenscheibe und Magne ußantenne - Antennenscheibe (nur BATmode 2S+) - WIFI-Antennenanschluss Temperatursensor-Anschluss Mobilfunkantennenanschluss Die Antennenscheibe enthält eine WLAN-Richtantenne. Da deren Vorzugs- richtung in der vorliegenden Abbildung in die Papierebene hinein gerichtet ist, muss die Antenne mit der dargestellten Anschlussseite stets von einem poten ellen Verbindungspartner abgewendet mon ert werden. -
Seite 7: Ultrasoundgates 116Hnbm Und 416Hnbm
UltraSoundGates 116Hnbm und 416Hnbm UltraSoundGate 116Hnbm UltraSoundGate 416Hnbm - Vorderansicht - - Rückansicht - - Rückansicht - Es kann jedes Mikrofon einzeln mit einem USB-Anschluss für BATmode UltraSoundGate 116Hnbm oder alterna v Mikrofonanschlüsse mehrere Mikrofone zusammen mit einem UltraSoundGate 416Hnbm BATmode 2S/2S+ Systeme können mit angesteuert werden. -
Seite 8: Mikrofone
Mikrofone Mikrofonscheibe GM50 - Vorderansicht - Mikrofon-Anschluss (UltraSoundGate) Schrauben zum En ernen der Montagepla e Referenzsignalgeber-Anschluss (UltraSoundGate) Mikrofonkapsel Referenzsignalgeber GM50 Die Mikrofonscheibe GM50 kann mit Montagepla e oder mit einem Dreibein eingesetzt werden. Zum Anschließen des Mikrofons und des - Rückansicht - Referenzsignalgebers des GM50 verwenden Sie ein Y-XLR-Mikrofonkabel. - Seite 9 Mikrofonscheibe GM90 - Vorderansicht - Mikrofon-Anschluss (UltraSoundGate) Heizungs-Anschluss Windschutzring aus Schaumstoff Mikrofonkapsel Referenzsignalgeber En ernen Sie nicht den Windschutz aus Schaumstoff, da dieser einen wesentlichen Einfluss auf die Kalibrierung Ihrer Mikrofon- - Rückansicht - scheibe hat! Zur Montage im Gondelboden wird ein Loch mit einem Durchmesser von 100 - 105mm benö...
- Seite 10 Mikrofone Turmmikrofon TM10 Mikrofon-Anschluss (UltraSoundGate) Op onal erhältliches verschiebbares Dreibein zur Turmwand-Montage Mikrofonkapsel Zur Befes gung in nicht-magne schen Wänden, kleben Sie bi e die beiliegenden Klebepads auf die - Vorderansicht - Magne üße des Dreibeins. Die Bohrung zur Montage des Mikrofons muss einen Mindestdurchmesser von 14mm sowie eine maximale Tiefe von 460mm aufweisen.
- Seite 11 Turmmikrofon TM20 Befes gungsstange Mikrofon-Anschluss (UltraSoundGate) Op onal erhältliches verschiebbares Dreibein zur Turmwand-Montage Referenzsignalgeber Mikrofonkapsel Zur Befes gung in nicht-magne schen Wänden, kleben Sie bi e die beiliegenden Klebepads auf die - Vorderansicht - Magne üße des Dreibeins. Die Bohrung zur Montage des Mikrofons muss einen Mindestdurchmesser von 22mm sowie eine maximale Tiefe von 450mm aufweisen.
-
Seite 12: Anschließen
Anschließen So schließen Sie alle Komponenten Ihres BATmode 2S+ Systems korrekt an: - BATmode 2S+ - mode - Netzteil - WWAN WIFI - UltraSoundGate(s) - - Backup-S ck - - Tastatur / Maus - - Mikrofon(e) - - Monitor(e) - n Abhängigkeit der eingesetzten Mikrofone kann die Heizung en allen - Antennenscheibe -... - Seite 13 So schließen Sie alle Komponenten Ihres BATmode 2S Systems korrekt an: - BATmode 2S - mode WWAN - UltraSoundGate(s) - - Netzteil - - Backup-S ck - - Mikrofon(e) - - Tastatur / Maus - n Abhängigkeit der eingesetzten Mikrofone kann die Heizung en allen - Magne ußantenne - - Monitor(e) - Op onal und nicht im Lieferumfang enthalten...
-
Seite 14: Zugriff Via Wifi
Sie unter Computer die WIFI IP des BATmodes ein und drücken Sie Verbinden Standard WIFI IP: „192.168.137.1“ Schri 3 Tragen Sie den Benutzernamen „BAT“ und das Windows Passwort ein und drücken Sie Standard Windows Passwort: „12345“ Die WIFI Verbindung ist nur für BATmode 2S+ verfügbar. -
Seite 15: Zugriff Via Lan
BATmodes (RJ45). Schri 2 Öffnen Sie das Windows-Programm Remotedesktopverbindung , tragen Sie unter Computer „batmode“ ein und drücken Sie Verbinden Schri 3 Tragen Sie den Benutzernamen „BAT“ und das Windows Passwort ein und drücken Sie Standard Windows Passwort: „12345“... -
Seite 16: Erster Start
Erster Start Das Starten des Systems und die Steuerso ware BATcontrol: Schri 1 Starten Sie das System. Schri 2 Nutzen Sie Maus, Tastatur und Monitor bzw. verbinden Sie Ihren Laptop wie auf Seite 12 und 13 beschrieben via LAN oder WIFI. Die Steuerso ware BATcontrol startet automa sch. - Seite 17 So starten Sie die Aufnahme-So ware Aviso -RECORDER USGH und beginnen das akus sche Monitoring sowie die Datenerfassung der externen Sensoren: Schri 1 Nachdem Sie auf den verschiedenen Seiten in BATcontrol Ihre Einstellungen getroffen haben, starten Sie das Monitoring mit einem Klick auf den Start-/Stop-Bu on. Schri 2 Die Aufnahme-So ware öffnet sich und das akus sche Monitoring sowie die simultane...
-
Seite 18: Mikrofonkalibrierung Und Tägliches Testsignal
Mikrofonkalibrierung und tägliches Testsignal Um unabhängig von der individuellen Mikrofonsensi vität vergleichbare Fledermaus- Ak vitätsdaten zu erzeugen, ist ein Kalibrierung des BATmode-Systems auf das eingesetzte Mikrofon nö g. Mikrofon Kalibrierwerte eintragen Öffnen Sie den Change Calibra on Dialog und übertragen Sie die Kalibrierwerte des Au lebers auf Ihrem Mikrofon. -
Seite 19: Mobilfunk Einrichten
Mobilfunk einrichten So richten Sie Ihren BATmode für SMS und mobile Internetverbindung ein: Schri 1 Legen Sie die Mini-SIM Karte in den SIM-Karten Slot ein (BATmode muss hierfür ausgeschaltet sein). Schri 2 En ernen Sie in den Mobilfunkeinstellungen Ein ak vierter PIN führt dazu, dass nach von Windows einen möglicherweise vorhandenen einem Spannungsausfall das BATmode PIN von Ihrer SIM-Karte. -
Seite 20: Tägliche Status Sms
Tägliche Status SMS Einstellungen in BATcontrol - Setzen Sie einen Haken bei Daily Status SMS und tragen Sie die Handynummer des SMS-Empängers in Receiver Number(s) ein. Nutzen Sie das interna onale Format: z.B. +4915221918574. Sind mehrere Empfängernummern gewünscht, tragen Sie diese mit ; getrennt ein. - Wählen Sie die tägliche Sendezeit und das gewünschte Format: Humane Readable: Werte mit vorangestelltem Akronym. -
Seite 21: Sms Fernsteuerung
SMS Fernsteuerung Einstellungen in BATcontrol - Setzen Sie einen Haken bei SMS Remote. - Fügen Sie die Handynummer des befehl- sendenden Gerätes zu den Security Number(s) hinzu. Nutzen Sie das interna onale Format: z.B. +4915221918574. Sind mehrere Securitynummern gewünscht, tragen Sie diese mit ; getrennt ein. Verwendung von USSD-Codes Mit Hilfe der USSD-Codes können Sie bei Prepaid SIM Karten das aktuelle Guthaben abfragen und bei Bedarf das Guthaben... -
Seite 22: Sms Befehle
SMS Befehle Mit diesen SMS Befehlen steuern Sie Ihr BATmode System per Text-SMS System Reak on Befehl Start monitoring! Monitoring unbeschränkt starten Start monitoring: 11:00-14:00! Monitoring von 11:00-14:00 starten Start monitoring: 11:00-14:00 and 20:00-02:00! Monitoring von 11:00-14:00 und 20:00-02:00 starten Start monitoring: -20/10! Monitoring von 20min vor Sonnenuntergang bis 10min nach Sonnenaufgang starten... - Seite 23 Aktuellen Temperatur- und Niederschlagswert senden Send Condi on! Aktuell eingestellte Mikrofon-Kalibrierwerte senden Send Calibra on! Set Calibra on 1/0/-20.1/91.2/37.0! Setze die Kalibrierwerte des Mikrofon-Kanal 1 zu: Ohne Testsignalgeber/Full Scale Level of Reference Signal -20.1/SPL Level of Reference Signal 91.2/Level of Trigger Threshold 37.0 Füge +491601234567 zu den Security-Numbers hinzu Add Security Number:+491601234567! Setzt den USSD-Code zur Guthabenabfrage auf *100#...
-
Seite 24: Zugriff Und Datendownload Mit Teamviewer
Zugriff und Datendownload mit Teamviewer Ist das BATmode System mit dem Internet verbunden (zum Beispiel über LTE), können Sie mit TeamViewer von überall auf Ihr BATmode System zugreifen, als würden Sie davor- sitzen. Zudem ist mit Teamviewer auch ein Download der aufgezeichneten Daten möglich. Schri 1 Laden Sie unter www.teamviewer.com... -
Seite 25: Datendownload Mit Dropbox Cloudspeicher
Wählen Sie in BATcontrol als Speicherort Ihrer Aufnahmen mit Set Monitoring Directory den Dropbox Ordner C:\User\BAT\Dropbox Schri 4 Installieren Sie den Dropbox Client auch auf Ihrem Fernzugriffs-PC. Die Daten werden nun kon nuierlich automa sch in den Dropbox Ordner dieses PC heruntergeladen. -
Seite 26: Mybat
myBAT Nutzen Sie den Cloud-Service myBAT, um überall auf der Welt Ihre BATmode-Systeme im Blick zu haben. Schri 1 Ak vieren Sie myBAT in BATcontrol Ihres BATmodes und wählen Sie ein myBAT Passwort. Schri 2 Registrieren Sie sich mit Hilfe Ihres Purchase-Codes im Internet auf: Purchase-Code: h ps://www.mybat.bioacous ctechnology.de... -
Seite 27: Parametrierung
Parametrierung Diese Checkliste hil Ihnen dabei, bei der Parametrierung Ihres BATmode-Systems nichts zu vergessen: SIM Karte einlegen SMS Fernbedienung konfigurieren myBAT konfigurieren Windows Passwort in Windows ändern Recording Periods eintragen Windows Passwort in ChangeAutoLogonPassword ändern Tägliches Referenzsignal konfigurieren APN eintragen Mikrofon-Kanalnamen wählen SMSC-Nummer eintragen Monitoring Directory wählen... -
Seite 28: Montage
Montage Folgende Punkte sollten im Vorfeld der Installa on geklärt werden: Stromversorgung Installa onsort der Scheibe(n) Mobilfunkabdeckung am Standort Installa onsort des BATmodes/der BATbox Kabelverlegung/Kabellängen Internet über Anlagennetzwerk möglich Mit dieser Checkliste müssen Sie nur einmal zum Einbau in die Gondel der Windenergieanlage und haben alles notwendige dabei: Magne üße oder Befes gungsschrauben, BATmode System (op malerweise in BATbox) -
Seite 29: Batbox S
BATbox S Nutzen Sie die op onal erhältliche BATbox S zur einfachen und sicheren Installa on Ihres BATmode 2S/2S+ Systems. Ihre Vorteile - Sicherer Schutz des teuren Messequipments. - Einfache Installa on sämtlicher Komponenten Ihres BATmode 2S/2S+ Systems. - Thermische Auslegung für den Einsatz in Gondeln von Windenergieanlagen. -
Seite 30: Batscreen
BATscreen Das Programm zur effizienten Auswertung Ihrer erfassten Fledermausrufaufnahmen. Funk onen - Schnelle Visualisierung und akus sche Wiedergabe von Fledermausrufen. - Einfache Nachkontrolle einer automa sierten Ruferkennung. - Schnelle und effiziente manuelle Artauswertung großer Datenmengen. - Datenexport für ProBAT. - Kompa bel mit den Dateiformaten WAV und RAW. - Graphische Auswertungs-Möglichkeiten von zeitlicher Ak vitätsverteilung und Korrela onen mit Umwelt- parametern. - Seite 31 - Graphische Datenauswertung - - Rufvisualisierung und Datenkategorisierung -...
- Seite 32 GmbH Brunngasse 1 90610 Winkelhaid www.bioacoustictechnology.de info@bioacoustictechnology.de +49 (0) 1522 / 1918574 Die ausführliche Bedienungsanleitung ist immer aktuell im Internet zum Download als PDF verfügbar www.bioacoustictechnology.de/downloads Produktabbildungen ähnlich. Druckfehler, Irrtümer, Innovationen und Änderungen vorbehalten.
