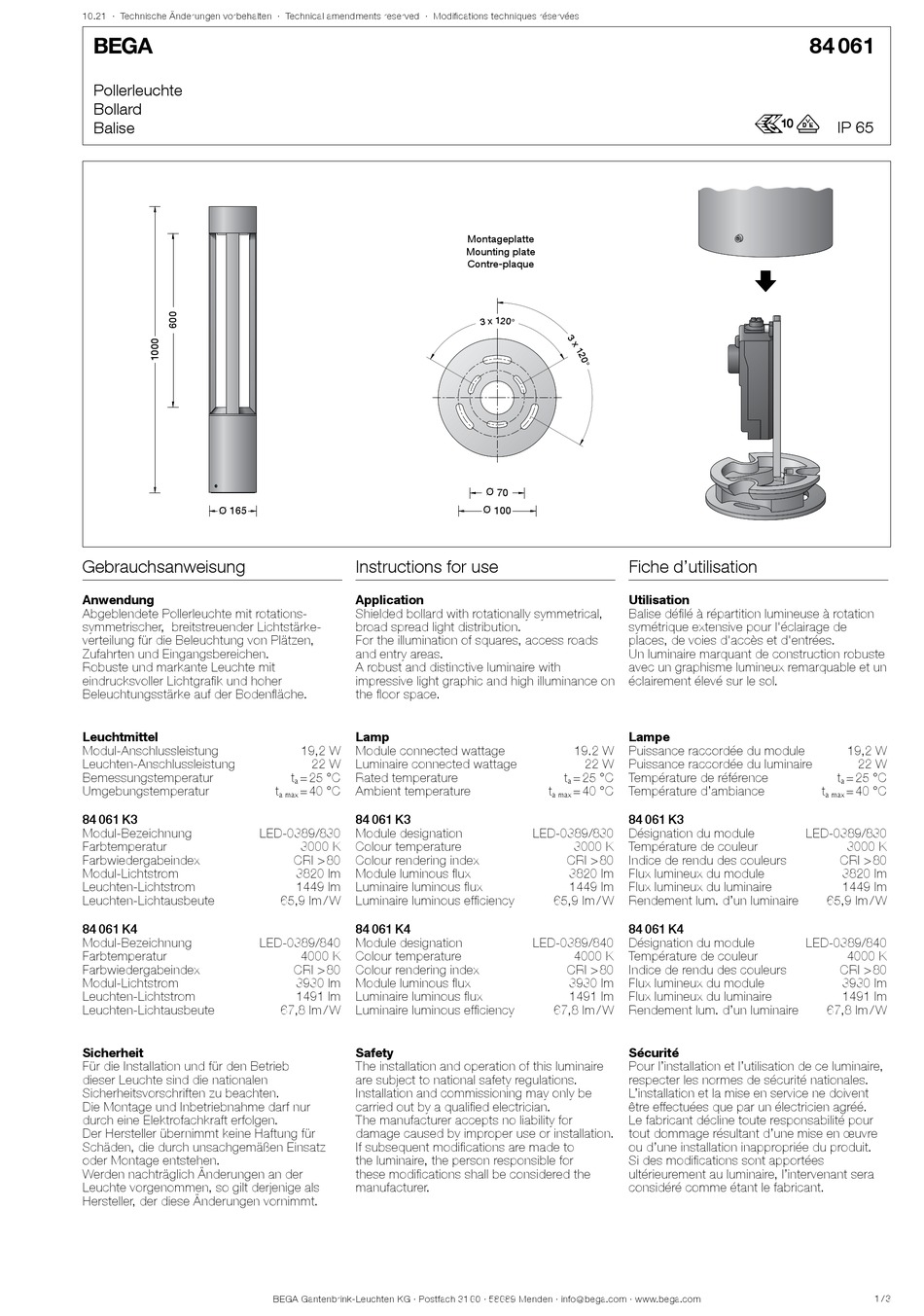

BEGA 84 061 Gebrauchsanweisung

10.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchte
Bollard
Balise
Ø 165
Gebrauchsanweisung
Anwendung
Abgeblendete Pollerleuchte mit rotations-
symmetrischer, breitstreuender Lichtstärke-
verteilung für die Beleuchtung von Plätzen,
Zufahrten und Eingangsbereichen.
Robuste und markante Leuchte mit
eindrucksvoller Lichtgrafik und hoher
Beleuchtungsstärke auf der Bodenfläche.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 061 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 061 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Shielded bollard with rotationally symmetrical,
broad spread light distribution.
For the illumination of squares, access roads
and entry areas.
A robust and distinctive luminaire with
impressive light graphic and high illuminance on
the floor space.
Lamp
19,2 W Module connected wattage
22 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
84 061 K3
LED-0389/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
3820 lm Module luminous flux
1449 lm Luminaire luminous flux
65,9 lm / W Luminaire luminous efficiency
84 061 K4
LED-0389/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
3930 lm Module luminous flux
1491 lm Luminaire luminous flux
67,8 lm / W Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Balise défilé à répartition lumineuse à rotation
symétrique extensive pour l'éclairage de
places, de voies d'accès et d'entrées.
Un luminaire marquant de construction robuste
avec un graphisme lumineux remarquable et un
éclairement élevé sur le sol.
Lampe
19.2 W Puissance raccordée du module
22 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
84 061 K3
LED-0389/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3820 lm Flux lumineux du module
1449 lm Flux lumineux du luminaire
65,9 lm / W Rendement lum. d'un luminaire
84 061 K4
LED-0389/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3930 lm Flux lumineux du module
1491 lm Flux lumineux du luminaire
67,8 lm / W Rendement lum. d'un luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
84 061
r
IP 65
19,2 W
22 W
t = 25 °C
a
t = 40 °C
a max
LED-0389/830
3000 K
CRI > 80
3820 lm
1449 lm
65,9 lm / W
LED-0389/840
4000 K
CRI > 80
3930 lm
1491 lm
67,8 lm / W
1 / 3
