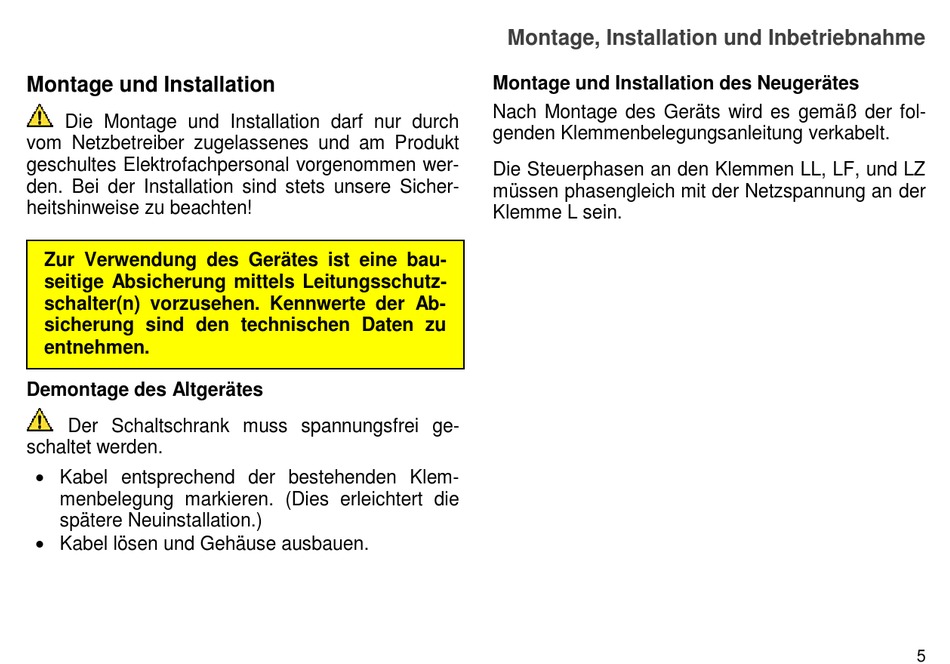

Montage und Installation
Die Montage und Installation darf nur durch
vom Netzbetreiber zugelassenes und am Produkt
geschultes Elektrofachpersonal vorgenommen wer-
den. Bei der Installation sind stets unsere Sicher-
heitshinweise zu beachten!
Zur Verwendung des Gerätes ist eine bau-
seitige Absicherung mittels Leitungsschutz-
schalter(n) vorzusehen. Kennwerte der Ab-
sicherung sind den technischen Daten zu
entnehmen.
Demontage des Altgerätes
Der Schaltschrank muss spannungsfrei ge-
schaltet werden.
Kabel entsprechend der bestehenden Klem-
menbelegung markieren. (Dies erleichtert die
spätere Neuinstallation.)
Kabel lösen und Gehäuse ausbauen.
Montage, Installation und Inbetriebnahme
Montage und Installation des Neugerätes
Nach Montage des Geräts wird es gemäß der fol-
genden Klemmenbelegungsanleitung verkabelt.
Die Steuerphasen an den Klemmen LL, LF, und LZ
müssen phasengleich mit der Netzspannung an der
Klemme L sein.
5
