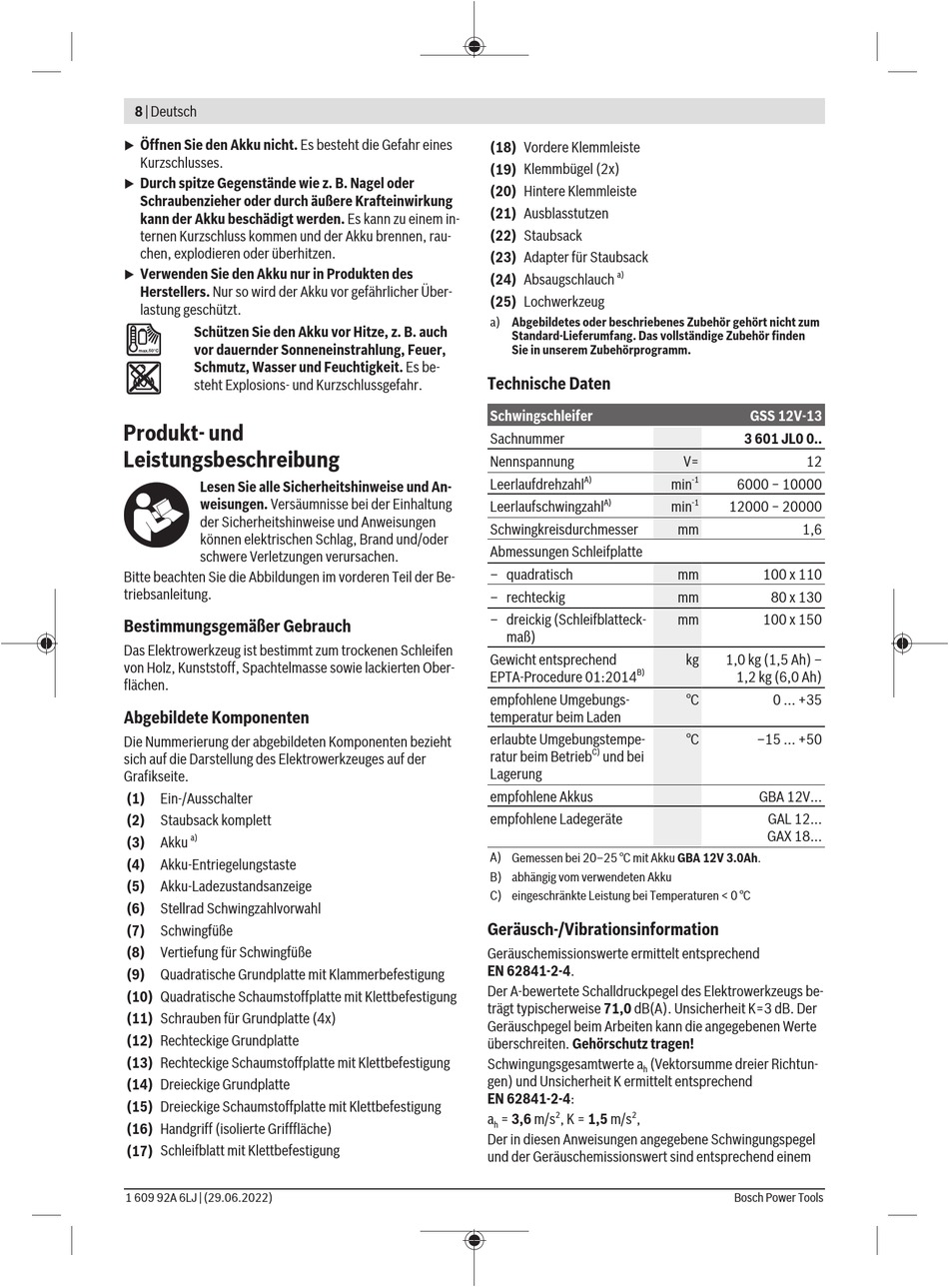

8 | Deutsch
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines
u
Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder
u
Schraubenzieher oder durch äußere Krafteinwirkung
kann der Akku beschädigt werden. Es kann zu einem in-
ternen Kurzschluss kommen und der Akku brennen, rau-
chen, explodieren oder überhitzen.
Verwenden Sie den Akku nur in Produkten des
u
Herstellers. Nur so wird der Akku vor gefährlicher Über-
lastung geschützt.
Schützen Sie den Akku vor Hitze, z. B. auch
vor dauernder Sonneneinstrahlung, Feuer,
Schmutz, Wasser und Feuchtigkeit. Es be-
steht Explosions- und Kurzschlussgefahr.
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen
von Holz, Kunststoff, Spachtelmasse sowie lackierten Ober-
flächen.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
(1) Ein-/Ausschalter
(2) Staubsack komplett
a)
(3) Akku
(4) Akku-Entriegelungstaste
(5) Akku-Ladezustandsanzeige
(6) Stellrad Schwingzahlvorwahl
(7) Schwingfüße
(8) Vertiefung für Schwingfüße
(9) Quadratische Grundplatte mit Klammerbefestigung
(10) Quadratische Schaumstoffplatte mit Klettbefestigung
(11) Schrauben für Grundplatte (4x)
(12) Rechteckige Grundplatte
(13) Rechteckige Schaumstoffplatte mit Klettbefestigung
(14) Dreieckige Grundplatte
(15) Dreieckige Schaumstoffplatte mit Klettbefestigung
(16) Handgriff (isolierte Grifffläche)
(17) Schleifblatt mit Klettbefestigung
1 609 92A 6LJ | (29.06.2022)
(18) Vordere Klemmleiste
(19) Klemmbügel (2x)
(20) Hintere Klemmleiste
(21) Ausblasstutzen
(22) Staubsack
(23) Adapter für Staubsack
a)
(24) Absaugschlauch
(25) Lochwerkzeug
a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.
Technische Daten
Schwingschleifer
Sachnummer
Nennspannung
A)
Leerlaufdrehzahl
A)
Leerlaufschwingzahl
Schwingkreisdurchmesser
Abmessungen Schleifplatte
– quadratisch
– rechteckig
– dreickig (Schleifblatteck-
maß)
Gewicht entsprechend
B)
EPTA-Procedure 01:2014
empfohlene Umgebungs-
temperatur beim Laden
erlaubte Umgebungstempe-
C)
ratur beim Betrieb
und bei
Lagerung
empfohlene Akkus
empfohlene Ladegeräte
A) Gemessen bei 20–25 °C mit Akku GBA 12V 3.0Ah.
B) abhängig vom verwendeten Akku
C) eingeschränkte Leistung bei Temperaturen < 0 °C
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 62841-2-4.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs be-
trägt typischerweise 71,0 dB(A). Unsicherheit K=3 dB. Der
Geräuschpegel beim Arbeiten kann die angegebenen Werte
überschreiten. Gehörschutz tragen!
Schwingungsgesamtwerte a
(Vektorsumme dreier Richtun-
h
gen) und Unsicherheit K ermittelt entsprechend
EN 62841-2-4:
2
2
a
= 3,6 m/s
, K = 1,5 m/s
,
h
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem
GSS 12V-13
3 601 JL0 0..
V=
12
-1
min
6000 − 10000
-1
min
12000 − 20000
mm
1,6
mm
100 x 110
mm
80 x 130
mm
100 x 150
kg
1,0 kg (1,5 Ah) –
1,2 kg (6,0 Ah)
°C
0 ... +35
°C
–15 ... +50
GBA 12V...
GAL 12...
GAX 18...
Bosch Power Tools
