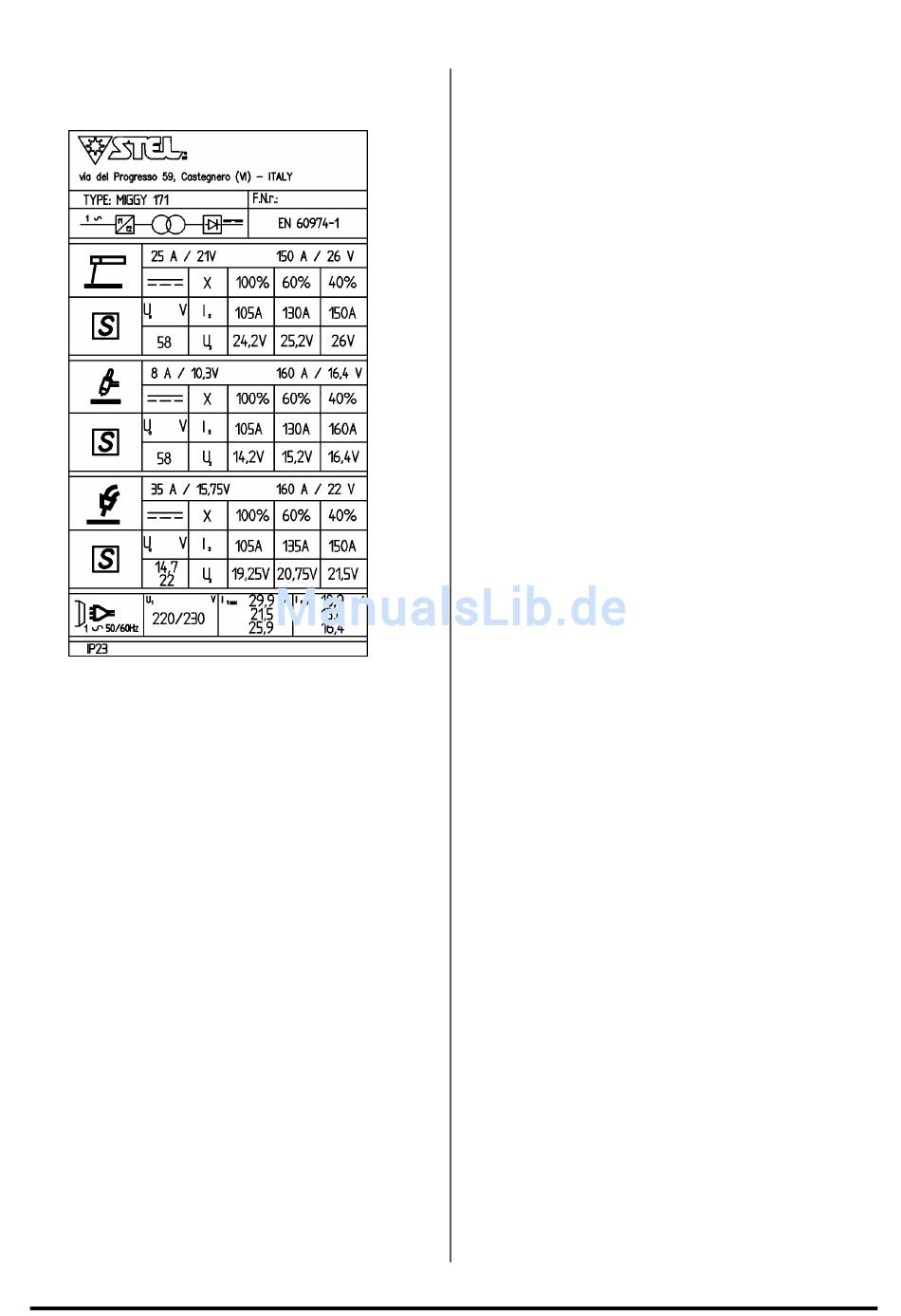

ELEKTRISCHE MERKMALE

A
B
C
D
a) IDENTIFIKATION
Name, Adresse des Herstellers
Schweißgerätetyp
Identifikation mit Verweis auf die Seriennummer
Symbol des Typs des Schweißgeräts
Verweis auf Bau Norm
b) SCHWEISSLEISTUNG
Symbol für den Arbeitsprozess
Symbol für Schweißgeräte, die für den Einsatz in
Umgebungen mit hohem
geeignet sind.
Symbol für den Schweißstrombereich
Zugeteilte Leerlaufspannung (Betriebsspannung)
Schweißstrombereich
Wert des Unterbrechungszykluses (in 10 Minuten)
Wert des zugeteilten Schweißstrombereichs
Wert der genormten Lastspannung
c) STROMZUFÜHRUNG
Symbol der Stromzuführung (Anzahl der Phasen
und Frequenz)
Zugewiesene Netzspannung
Bemessungswert der maximalen Netzspannung
Bemessungswert der effektiven Netzspannung
(gibt die Netzabsicherung an)
d) WEITERE EIGENSCHAFTEN
Schutzart.
Elektroschockrisiko,

MONTAGE

INSTALLATION
Dieses Klasse A Gerät ist nicht zum Betrieb in
häuslicher Umgebung vorgesehen, in der der
Strom vom öffentlichen Niederspannungsnetz zur
Verfügung gestellt wird. Dort können mögliche
Schwierigkeiten auftreten, die elektromagnetische
Verträglichkeit auf Grund von leistungsgeführten
und gestrahlten Störgrößen zu gewährleisten.
Dieses Gerät stimmt nicht mit IEC 61000-3-12
überein. Sollte das Gerät an ein öffentliches
Niederspannungsnetz angeschlossen werden, liegt
es in der Verantwortung des Monteurs oder des
Gerätenutzers, Rücksprache mit den Mitarbeitern
des Verteilungsnetzes zu halten, ob das Gerät
angeschlossen werden kann.Der einwandfreie
Betrieb des Geräts wird durch eine korrekte
Inbetriebnahme gewährleistet, deshalb müssen
Sie wie folgt vorgehen:
- Stellen Sie das Gerät so auf, dass nichts die
Luftzirkulation, die durch den eingebauten Lüfter
gesichert wird, behindert. Die inneren Bauteile
benötigen eine ausreichende Kühlung.
- Stellen Sie sicher, dass der Lüfter keine
Ablagerungen oder Staub in das Gerät einsaugt.
- Vermeiden Sie Stöße und Scheuern und setzen
sie das Gerät niemals Spritzwasser, exzessiven
Hitzequellen oder anderen bnormalen Situationen
aus.
NETZSPANNUNG
Das Gerät arbeitet mit einem Toleranzbereich von
20% der Nennspannung (Beispiel: Nennspannung
230V, Mindestspannung 184V, Höchstspannung
276V).Miggy 171
ANSCHLUSS
- Bevor Sie den elektrischen Anschluss zwischen
dem Schweißgerät und dem Leitungsschalter
herstellen, stellen Sie sicher, dass der Schalter auf
Aus steht.
- Die Verteilertafel muss mit den Vorschriften im
Bestimmungsland
übereinstimmen.
- Die Netzversorgung muss für die industriellen
Anforderungen geeignet sein.
- Bei der Verwendung
Verlängerungskabel,
Kerndurchmesser Größe relevant zu den Schweiß-
Maschine für eine
Leistungsaufnahme
Netzspannung, muss ein Schalter mit 'langsam
brennende' Sicherung (en) zur Verfügung gestellt.
- Im Falle einer Beschädigung der Netzkabel,
Ersatz oder Reparatur kann nur von einer
qualifizierten Person
Service-Center vorgenommen werden.
6918900030
Sicherung 16A
des Gerätegebrauchs
von langen
ist das Kabel
optimale Leistung-
Steckdose von
in einer zugelassenen
Die
der
