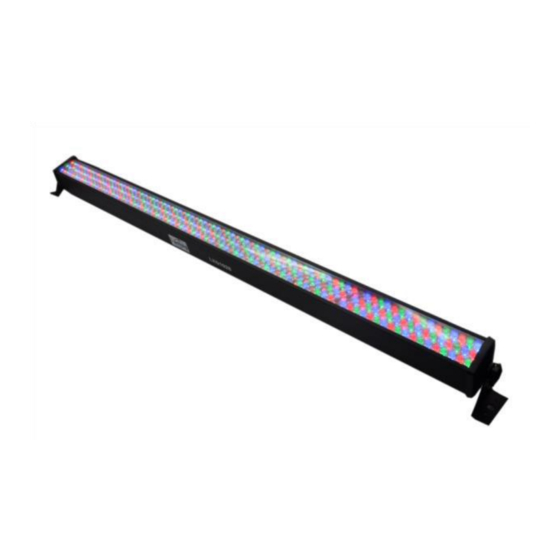

Etec E216 RGB Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Etec E216 RGB
Inhaltszusammenfassung für Etec E216 RGB

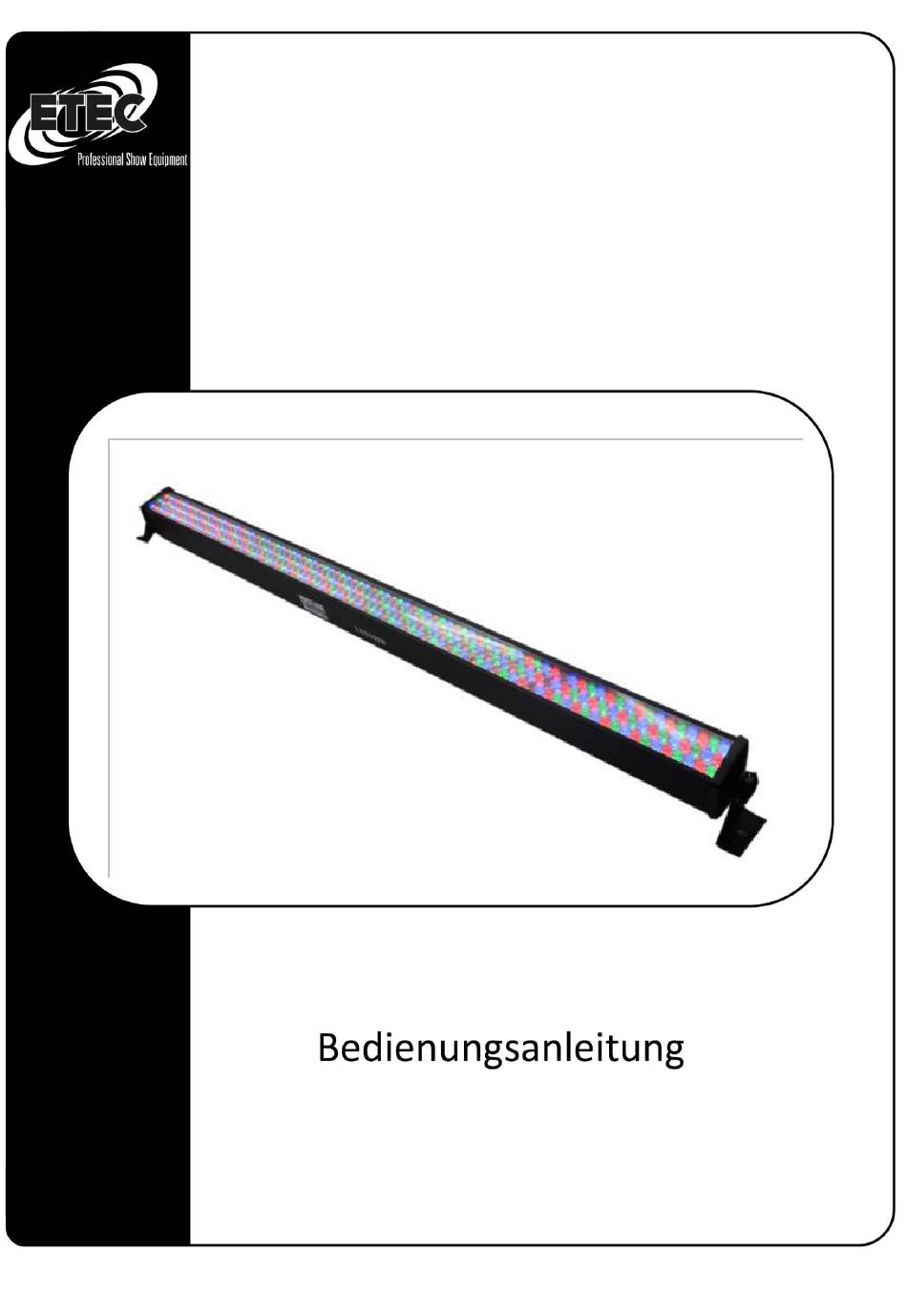

- Seite 1 LED PARTY BAR E216 RGB...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................3 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Produktübersicht ............................. 9 Technische Daten ..........................10 Menü-Anzeige Übersicht ........................11 Farbhelligkeit-Einstellung ........................12 Statische Farbeinstellung ........................ -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. -
Seite 4: Warnhinweise
Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ... - Seite 6 Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ...
-
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden. -
Seite 8: Entsorgung
Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. -
Seite 9: Sicherung Austauschen
Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. -
Seite 10: Technische Daten
Technische Daten Versorgungsspannung: 200 - 250 V Spannungsfrequenz: 50 / 60Hz Diodentyp: Single LED Anzahl der Dioden: 216 (72 rot, 72 grün, 72 blau) / 8 Sektionen Anzeige: LCD-Matrix Farbe: RGB Dimmer: Linear: 0 - 100% Anzahl der DMX-Kanäle 6/24 DMX-Standard: DMX 512 Betriebsarten: Automatik, DMX, Master, Slave, Sound-to-Light AC IN: IEC - C14... -
Seite 11: Menü-Anzeige Übersicht
Menü-Anzeige Übersicht r000-r255 r000-r255 rgbu g000-g255 b000-b255 b000-b255 CoLo CC01-CC64 AuTo AuLL Au.01 S 01 ---S 16 Au.06 Sod1 Soud Sod5 d001-d512 d001-d512 CH06 CH24 Seite 11... -
Seite 12: Farbhelligkeit-Einstellung
Farbhelligkeit-Einstellung r000-r255 r000-r255 rgbu g000-g255 b000-b255 b000-b255 Drücken Sie im MENU [rgbu] ENTER, um die Farbauswahl einzustellen Drücken Sie UP/DOWN, dann drücken Sie ENTER um die Farbhelligkeits-Einstellung einzustellen. Drücken Sie MENU für die vorherige Einstellung Drücken Sie UP/DOWN für den Zunahme/Abnahme-Wert 0-255, drücken Sie ENTER, um den Wert zu speichern. -
Seite 13: Auto Modus Einstellung
AUTO Modus Einstellung AuTo AuLL Au.01 S 01-----S 16 Au.15 Unter [AuTo], drücken Sie ENTER, um zum AUTO-Modus zu gelangen Drücken Sie UP/DOWN, um AuLL A01.XX---A15.XX（XX:01--06) auszuwählen, 9 Arten AUTO- Modus. Drücken Sie ENTER, um zur AUTO Laufgeschwindigkeit S01-S16 Einstellung zu gelangen. -
Seite 14: Sound Modus Einstellung
56—67—78--81 Auto Sektions-Wechsel. Farbwechsel und Sektions-Wechsel gleichzeitig. Au.10 R--RG—G—GB—B—RB—RGB AUTO Farbwechsel ein Zyklus, dann AUTO Sektions-Wechsel einmalig. 1357—2468—1234—5678—2367—1458 Auto Sektions-Wechsel. Farbwechsel und Sektions-Wechsel gleichzeitig. Au.11 Sektion 1—2—3—4—5—6—7—8 Auto Sektions-Wechsel. R--RG—G—GB—B— RB—RGB AUTO Farbwechsel. Auto Sektions-Wechsel ein Zyklus, dann AUTO Farbwechsel einmalig. Au.12 Sektion 12—34—56—78 Auto Sektions-Wechsel. -
Seite 15: Dmx Modus Einstellung
Sod4 Sektion 13—57—24—68 Sound Sektions-Wechsel R—RG-- G—GB--B—RB—RGB Sound Farbwechsel Sod5 Sektion 1—2—3—4—5—6—7—8 Sound Sektions-Wechsel. R--RG—G—GB— B—RB—RGB Sound Farbwechsel Sod6 Sektion 12—23—34—45—56—67—78—81 Sound Sektions-Wechsel. R--RG— G—GB—B—RB—RGB Sound Farbwechsel. Sod7 Sektion 12—34—56—78 Sound Sektions-Wechsel. Sound Sektions-Wechsel ein Zyklus, dann R--RG—G—GB—B—RB—RGB Sound Farbwechsel einmalig. Sod8 Sektion 1—12—123—1234—12345—123456—1234567—12345678—... -
Seite 16: Master/Slave Modus-Einstellung
Master/Slave Modus-Einstellung SLAu Unter [SLAu], drücken Sie ENTER, um zum Slave-Modus zu gelangen. Sobald sich das Master- Gerät mit dem Slave-Gerät verlinkt, zeigt das LCD Display SLAu an. Drücken Sie MENU, um zur vorherigen Einstellung zu gelangen. DMX Kanal-Einstellung CH06 CH24 ... -
Seite 17: Dmx Kanalbelegung
DMX Kanalbelegung 6 Kanäle Kanal Funktion Wert Beschreibung Rote Helligkeit, dunkel bis hell 0～255 Helligkeit Grüne Helligkeit, dunkel bis hell 0～255 Blaue Helligkeit, dunkel bis hell 0～255 Farbe wird durch CH1-CH3 gesteuert 0～7 R—RG—G—GB—B—RB—RGB 7～35 R—RG—G—GB—B—RB—RGB AUTO Wechsel, 36～71 Geschwindigkeit von langsam (1,5S) zu schnell (0,1S) R—G—B AUTO Wechsel, Geschwindigkeit von langsam 72～107 (1,5S) zu schnell (0,1S) - Seite 18 R—G—B AUTO Wechsel, Geschwindigkeit wird durch CH6 236～ (96—215) gesteuert. AUTO Sektions-Wechsel ein Zyklus, Farbwechsel jedes Mal. Kein Flash 0～63 Flash- AUTO Flash, Geschwindigkeit von langsam zu schnell 64～239 Steuerung SOUND Flash 240～ Sektions-Auswahl 12345678—1—2—3—4—5—6—7—8— 0～95 12—34—56—78—13-- 57—24—68—1357—2468—1234— 5678—2367—1458 Sektion 1—2—3—4—5—6—7—8 AUTO Sektions-Wechsel, 96～111 Geschwindigkeit von langsam (1,2S) zu schnell (0,1S) Sektion 12—34—56—78 AUTO Wechsel, Geschwindigkeit...
- Seite 19 Sektion 1357—2468—1234—5678—2367—1458 SOUND 208～ Sektions-Wechsel Sektion 1—12—123—1234—12345—123456—1234567— 212～ 12345678—2345678—345678—45678—5678—678—78— 8 SOUND Sektions-Wechsel Stream Sektion 1—2—3—4—5—6—7—8 AUTO Sektions-Wechsel, 216～ Geschwindigkeit wird durch CH5 (36—203) gesteuert. AUTO Farbwechsel Geschwindigkeit. AUTO Farbwechsel ein Zyklus, dann AUTO Sektions-Wechsel einmalig. Sektion 12—34—56—78 AUTO Sektions-Wechsel, 224～ Geschwindigkeit wird durch CH5 (36—203) gesteuert.
- Seite 20 24 Kanäle Kanal Funktion Wert Beschr. Kanal Funktion Wert Beschr. Sektion 1, rot CH13 Sektion 5, rot 0～255 0～255 Sektion 1, grün CH14 Sektion 5, 0～255 0～255 grün Sektion 1, blau CH15 Sektion 5, blau 0～255 0～255 Sektion 2, rot CH16 Sektion 6, rot 0～255...
-
Seite 21: Fernbedienung
Fernbedienung Seite 21... - Seite 22 Button Funktion Beschreibung der Bedienung Power ON/OFF Leuchte ist ON oder OFF AUTO Modus „Auto“ Button drücken, um in den automatischen Betriebsmodus zu gelangen. Ändern in AuLL Au.01---Au.15. „Speed“ Button drücken, um die Geschwindigkeit zu ändern und "+/-" drücken, um die Geschwindigkeit einzustellen. Sound Modus „Sound“...
-
Seite 23: Installation / Projektormontage
Installation / Projektormontage ACHTUNG Lebensgefahr! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. - Seite 24 Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. ACHTUNG Brandgefahr! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind.
-
Seite 25: Einrichten Einer Dmx Verbindung
Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung. -
Seite 26: Abschließender Hinweis
Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________...
