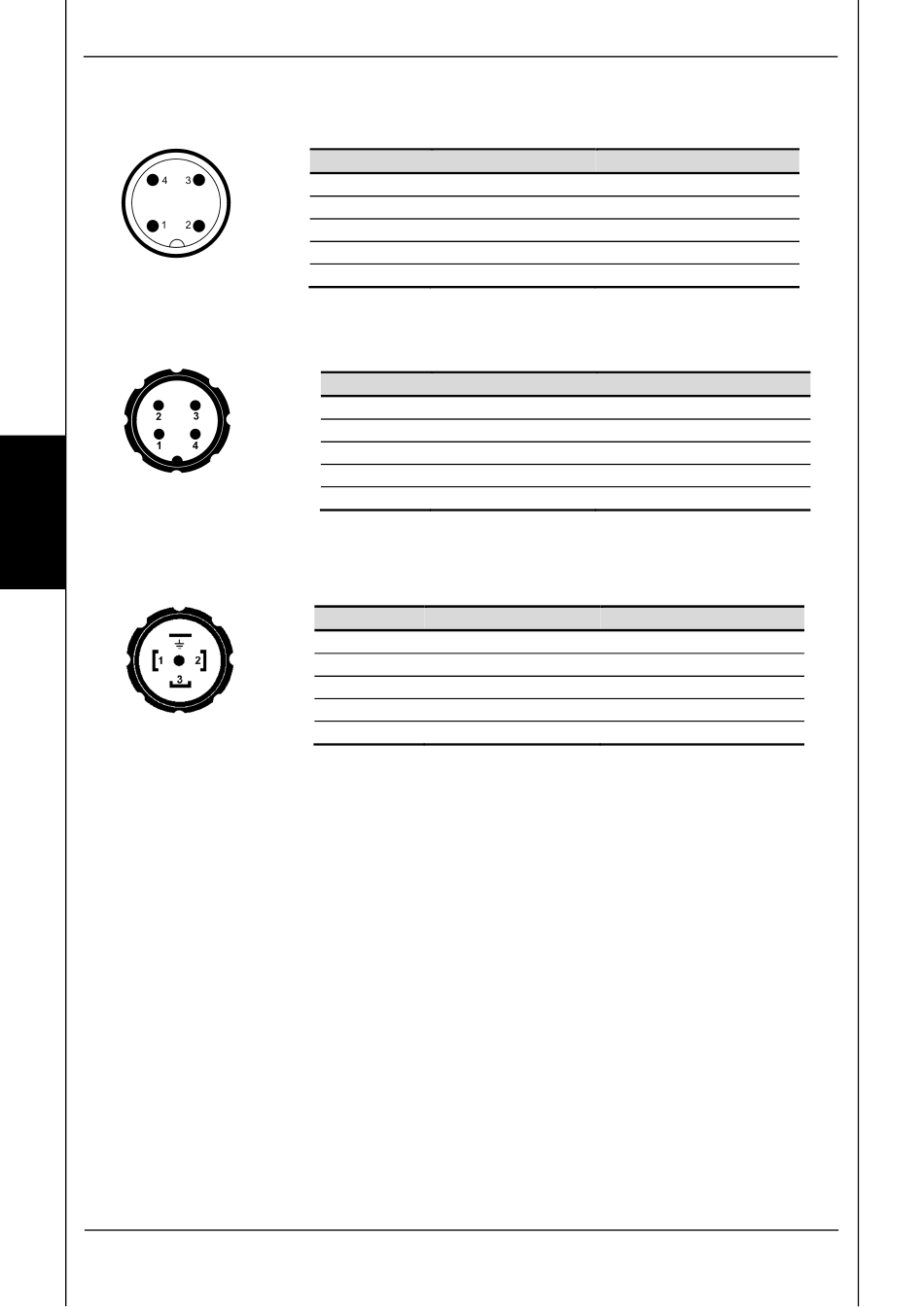

10 Affectation de raccordement

M12x1
Série Binder 714 M18
F
EN175301-803 (DIN 43650)
Edition : 23/06/2022
Broche HDA 4XX6-A
1 Signal+
2 n.c.
3 Signal-
4 n.c.
Broche HDA 4XX4-A
1 n.c.
2 Signal+
3 Signal-
4 n.c.
Broche HDA 4XX5-A
1 Signal+
2 Signal-
3 n.c.
₸ Boîtier
HYDAC ELECTRONIC GMBH
HDA 4400 / HDA 4700
HDA 4XX6-B
+U
B
n.c.
0 V
Signal
HDA 4XX4-B
+U
B
Signal
0 V
n.c.
HDA 4XX5-B
+U
B
0 V
Signal
Boîtier
