Deutsch
de
1 A. Klemmbacken
B. Gewindestift zur Arretierung des Einstellrades
C. Einstellrad für die Messertiefe
2 D. Messerhalter
E. Messer
3 Klemmbacken öffnen.
Messerhalter herausnehmen.
4 Ermitteln der Messereinstellung
5 Einstellen des Messers

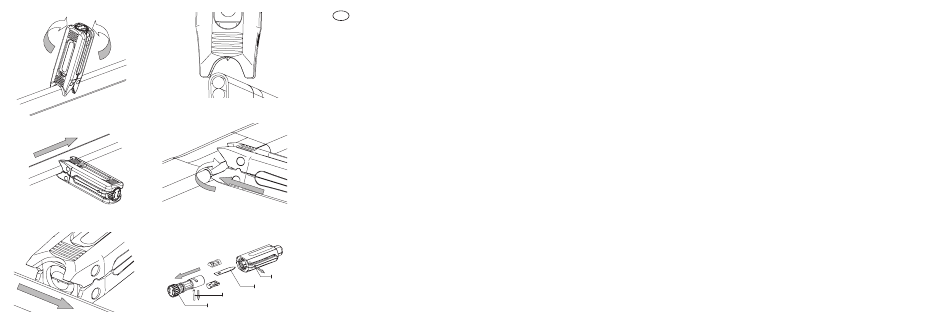

6 Isolation quer durchtrennen.
7 Isolation auf der Kante quer durchtrennen
8
Isolation auf der Kante längs durchtrennen.
9 Messerstellung beim Längsschnitt.
10 Messerstellung beim Querschnitt.
11 Aufbrechen der eingeschnittenen Isolation.
12 Messerwechsel
I. Gewindestift ca. 3 mm herausdrehen.
II. Einstellrad herausziehen.
III. Bolzen herausdrücken.
I
IV. Messer auswechseln. Messerschutz aus dem Ersatzteilset
IV
bei Messertausch verwenden.
III
V. Einbau in umgekehrter Reihenfolge.
