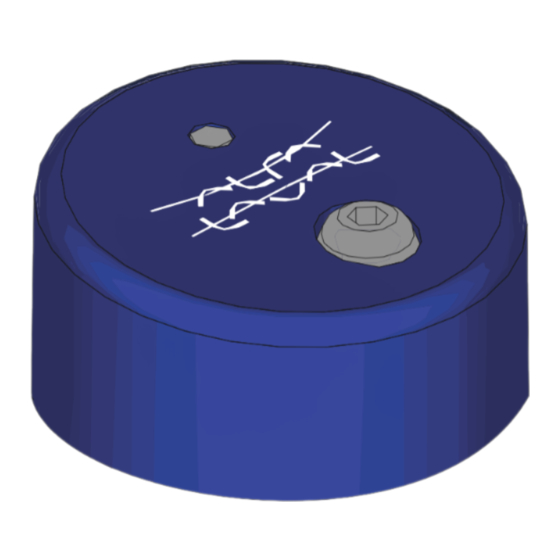

1 EC Konformitätserklärung Das kennzeichnende Unternehmen Alfa Laval Kolding A/S Firmenname Albuen 31, DK-6000 Kolding, Dänemark Adresse +45 79 32 22 00 Telefon erklärt hiermit, dass das Produkt Alfa Laval CM Condition Monitor Bezeichnung Konformitäten - ESTI EN 301 480 - 1 Elektromagnetische Kompatibilität (EMC) - CISPR32 EN 55032 - Elektromagnetische Kompatibilität von Multimediageräten.
Seite 6
1 EC Konformitätserklärung 200002050-1-DE...
HINWEIS Der CM sollte zusammen mit einem mobilen Gerät (nicht im Lieferumfang enthalten) verwendet werden, dass mit Android oder iOS läuft und auf dem die Alfa Laval-App Condition Monitor installiert werden kann. Die Lebensdauer der Batterie des CM sollte unter normalen Betriebsbedingungen mindestens 2-3 Jahre betragen.
Vorfällen suchen, die in diesem Handbuch oder in den Verkaufsunterlagen nicht aufgeführt sind, dann wenden Sie sich bitte an Ihren Alfa Laval Vertreter vor Ort. Bitte geben Sie immer den genauen Produkttyp und die Identifikationsnummer an, wenn Sie Anfragen zu technischen Angaben oder Ersatzteilen stellen.
Zum Condition Monitor 2 2.2 Verwendung von Symbolen In diesem Abschnitt werden die in diesem Handbuch verwendeten Symbole beschrieben. Hinweis Für den Leser als wichtig erachtete Infor- NOTE mationen, die aber nichts mit Risiken zu tun haben. Achtung Informiert den Leser über mögliche Risi- ATTENTION ken, die ernsthafte Verletzungen zur Fol- ge haben können, wenn sie nicht vermie-...
Seite 10
2 Zum Condition Monitor 200002050-1-DE...
3 Einbau HINWEIS Beim Einbau des CM ist es wichtig, zusätzlich zu einem eventuell angebrachten Adapter eine robuste, mechanische Verbindung zwischen dem System und dem CM herzustellen; idealerweise sollte dies auf einer flachen Oberfläche geschehen. Der CM kann auf Flächen mit einer Temperatur von bis zu 80°...
Zum Scannen des QR-Code siehe auch „Abschnitt 3.4 Software”. 2067-0001 Aktivieren Sie den CM, indem Sie sie solange schütteln, bis die LED Blau blinkt oder halten Sie einen Magneten an den QR-Code, bis die LED blau zu blinken beginnt und entfernen Sie dann den Magneten.
Laval-App Condition Monitor. 2067-0005 3.4 Software Die Installation der Alfa Laval-AppCondition Monitor kann auf einem mobilen Gerät erfolgen, das mit Android oder iOS funktioniert - Download über den QR-Code steuern. 2067-0007 * Download der App in China mit Android: Gehen Sie auf die Produktseite Condition Monitor auf www.alfalaval.cn und laden die App herunter.
Bei der Montage des CM an Geräten im Außenbereich wie Pumpengetrieben müssen Sie auf möglicherweise heiße Oberflächen achten und immer angemessene Schutzkleidung tragen. Der CM kann auf Flächen mit einer Temperatur von bis zu 80° C (176° F) montiert werden. 4.3 Recyclinginformationen...
Blau für eine Verbindung, gelb für einen Neustart und rot für eine Zurücksetzung auf die werksseitige Einstellung. Wenn Sie das Gerät neu starten möchten, dann halten Sie den QR-Code an den CM. Der CM zeigt die Anwesenheit des Magneten durch ein Blinken der grünen LED an, bevor er mit dem Menü des Magneten fortfährt.
Seite 18
5 Fehlersuche Einstellung vorzunehmen, wodurch alle gespeicherten Daten gelöscht werden und der CM vollständig zurückgesetzt wird. ∞ Mag Menu 12 13 14 15 16 17 (s) 5 sec 5 sec ...3 min Magtiwake 12 13 14 15 16 17 (s)
Zur leichten Unterscheidung eines CM von anderen können Sie die Funktion Wink nutzen. Klicken Sie auf die Liste My Devices und halten Sie die CM-Karte, bis sich das Wink-Dialogfenster öffnet. Mit der Auswahl von Wink beginnt das CM, in Sekundenintervallen eine Minute lang grün zu blinken, was dem Benutzer Zeit gibt, um den CM zu finden.
