7. Montage am Fahrrad

Bringen Sie die Hebel am Lenker an und schließen die Brems- und
Schaltkabel an, bzw. stellen Sie die Kabel ein. Für nähere Einzelheiten wird
auf die Bedienungsanleitung des STI-Hebels verwiesen.

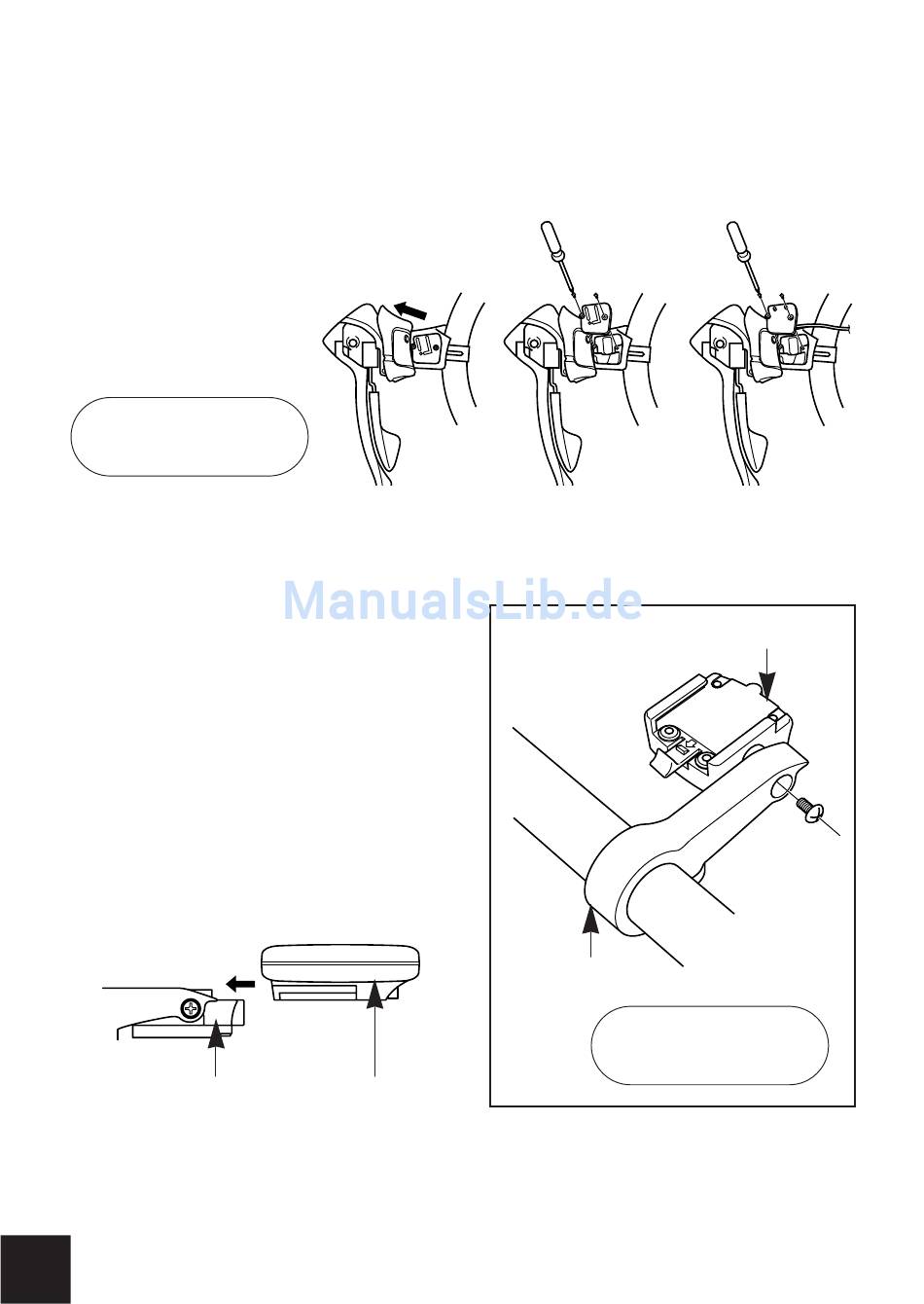

( 1 ) Montage des Signalkabels
(SM-SC70/SM-6501)
Bringen Sie das Signalkabel
wie in der Abb.1
gezeigt an.
Anzugsmoment:
0.3 - 0.5 N·m
* Für den SM-6501-M, SM-6501-MD wird auf die beiliegenden Bedienungsanleitungen
verwiesen.
( 2 ) Montage des Computers
Bringen Sie die Schelle und die
Halterung wie in der Abbildung 2
gezeigt an.
(
SM-SC70/SM-6501
Befestigen Sie das Signalkabel
mit Klebeband am Lenker.
( 3 ) Schieben Sie den Computer
in die Halterung ein, bis er
einklinkt,
wie in Abb. 3 gezeigt.
Abb.3
(
SM-SC70/SM-6501
Fixieren Sie dann das Signal - und
Bremskabel mit Klebeband.
60
Halterung Computer
Abb.1
Abb.2
)
Schelle
)
Halterung
Anzugsmoment:
1 N·m
