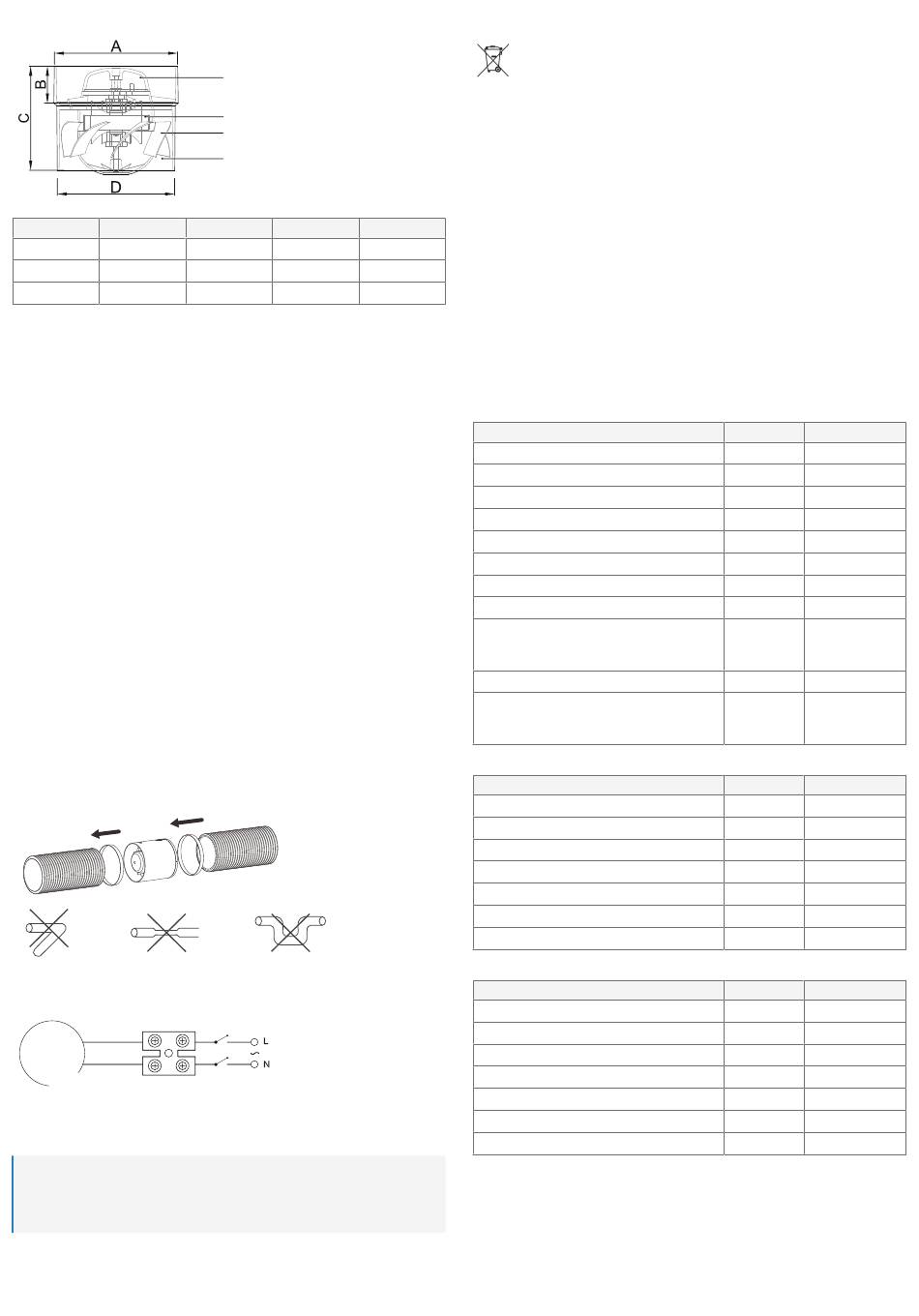

Sygonix 2616624 Installationsanleitung Seite 10

6 Productoverzicht
Nr. A
2616624 Ø 104 mm
2616625 Ø 129 mm
2616626 Ø 154 mm
7 Installatievereisten
■
Installatiehoogte vanaf de vloer: min. 2,3 m
■
Afstand tussen plafond en product: min. 5 cm
■
Het product mag alleen op netspanning worden gebruikt.
■
Het product moet worden beschermd door een 10/16A zekering in de stoppenkast van
het gebouw. Hiervoor moet een verliesstroomschakelaar worden geïnstalleerd (FI-bevei-
ligingsschakelaar).
■
Installeer een schakelaar om de aan/uit-stand van het product te regelen. Afstand tussen
contactpunten van polariteitsschakelaar: min. 3 mm.
■
De luchttemperatuur mag +45 °C niet overschrijden.
■
Installeer het product niet op een natte of zeer vochtige locatie.
■
Voor gebruik met haarden die een schoorsteen nodig hebben in de te ventileren ruimte,
moet er voor voldoende luchtinlaat worden gezorgd voor het gebruik van het product als
afzuigventilator.
Conformiteit
■
De installatie van het product moet voldoen aan DIN VDE 0100-701. Respecteer de be-
schermingszones voor vertrekken met bad of douche.
■
Zorg ervoor dat draaiende onderdelen niet worden gehinderd. Monteer indien nodig een
geschikt beschermend rooster dat voldoet aan DIN 31001.
■
In commerciële inrichtingen dienen de ongevallenpreventievoorschriften van de ARBO-
wet in acht te worden genomen.
Kanaal
■
Voorkom terugstroming.
■
Zorg ervoor dat er geen water in het aanzuigkanaal terecht kan komen. Installeer indien
nodig een geschikte bescherming (voorbeeld: zelfsluitende lamellenroosters).
■
Gebruik voor installaties in flexibele kanalen geschikte bevestigingsklemmen.
8 Bedradingsschema
Motor
9 Onderhoud en reiniging
Belangrijk:
– Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplos-
singen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
– Dompel het product niet in water.
1. Koppel het product los van de voeding.
2. Reinig het product met een droog, pluisvrij doekje.
10
Klemmenkast
Motor
Waaier
Behuizing
B C D
33 mm 88 mm
33 mm 88 mm
49 mm 108 mm
Bruine draad
Blauwe draad
10 Verwijdering
Alle elektrische en elektronische apparatuur die op de Europese markt wordt ge-
bracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit ap-
paraat aan het einde van zijn levensduur gescheiden van het ongesorteerd ge-
meentelijk afval moet worden weggegooid.
Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden
van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn ver-
plicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten,
evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen
worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij
een inzamelpunt.
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap-
paratuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden
(meer informatie op onze website):
Ø 99 mm
■
in onze Conrad-filialen
Ø 124 mm
■
in de door Conrad gemaakte inzamelpunten
Ø 149 mm ■
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesys-
temen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG
Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind-
gebruiker verantwoordelijk.
Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden
voor het inleveren van oude apparaten en het recyclen van oude apparaten.
11 Technische gegevens
Bedrijfsspanning
Bedrijfsspanning frequentie
Beschermingsklasse
Beschermingsgraad
Kabellengte
Max. luchttemperatuur
Materiaal
Bedrijfstemperatuur
Werkende vochtigheid (niet condenserend)
Opslagtemperatuur
Opslagvochtigheid (niet condenserend)
Artikelnr.: 2616624
Stroomverbruik
Max. luchthoeveelheid
Motorsnelheid
Max. geluidsemissie (op 3 m)
Vereiste kanaaldiameter
Afmetingen (Ø x h)
Gewicht
Artikelnr.: 2616625
Stroomverbruik
Max. luchthoeveelheid
Motorsnelheid
Max. geluidsemissie (op 3 m)
Vereiste kanaaldiameter
Afmetingen (Ø x h)
Gewicht
Eenheid Waarde
V/AC 220 - 240
Hz 50
Klasse II
IPX2
mm 420
°C +45
ABS
°C 0 tot +45
% relatieve ≤85
luchtvochtig-
heid
°C 0 tot +45
% relatieve ≤85
luchtvochtig-
heid
Eenheid Waarde
W 12
m³/h 130
min-1 2200
dB(A) 34
mm 100
mm 104 x 88
g 375
Eenheid Waarde
W 16
m³/h 240
min-1 2000
dB(A) 34
mm 125
mm 129 x 88
g 475
