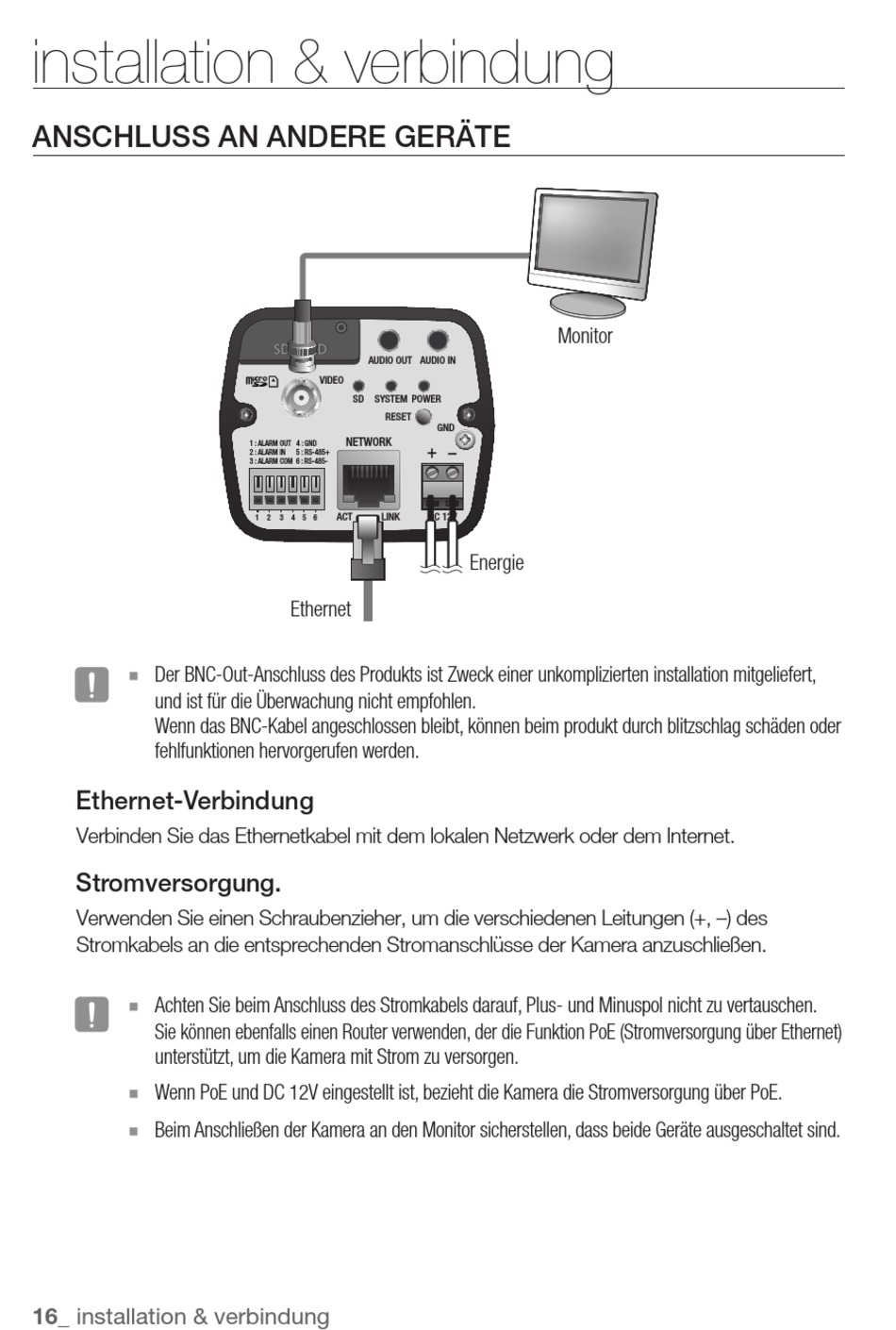

installation & verbindung
AnschLUss An AnDere gerÄte
Der BNC-Out-Anschluss des Produkts ist Zweck einer unkomplizierten installation mitgeliefert,
`
J
und ist für die Überwachung nicht empfohlen.
Wenn das BNC-Kabel angeschlossen bleibt, können beim produkt durch blitzschlag schäden oder
fehlfunktionen hervorgerufen werden.
ethernet-Verbindung
Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet.
stromversorgung.
Verwenden Sie einen Schraubenzieher, um die verschiedenen Leitungen (+, –) des
Stromkabels an die entsprechenden Stromanschlüsse der Kamera anzuschließen.
Achten Sie beim Anschluss des Stromkabels darauf, Plus- und Minuspol nicht zu vertauschen.
`
J
Sie können ebenfalls einen Router verwenden, der die Funktion PoE (Stromversorgung über Ethernet)
unterstützt, um die Kamera mit Strom zu versorgen.
Wenn PoE und DC 12V eingestellt ist, bezieht die Kamera die Stromversorgung über PoE.
`
Beim Anschließen der Kamera an den Monitor sicherstellen, dass beide Geräte ausgeschaltet sind.
`
16_ installation & verbindung
SD CARD
SD CARD
SD CARD
AUDIO OUT
VIDEO
SD SYSTEM POWER
RESET
NETWORK
1 : ALARM OUT 4 : GND
2 : ALARM IN
5 : RS-485+
3 : ALARM COM
6 : RS-485-
ACT
LINK
1 2
3 4 5 6
Ethernet
Monitor
AUDIO IN
GND
+
DC 12V
Energie
