Inhaltszusammenfassung für Samsung TECHWIN SND-3080C
Seite 1

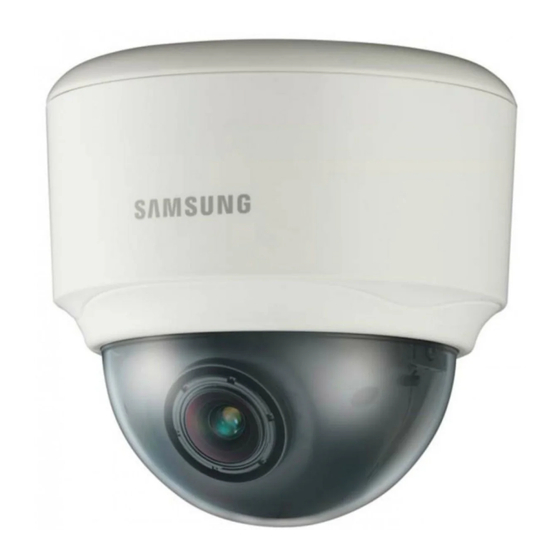

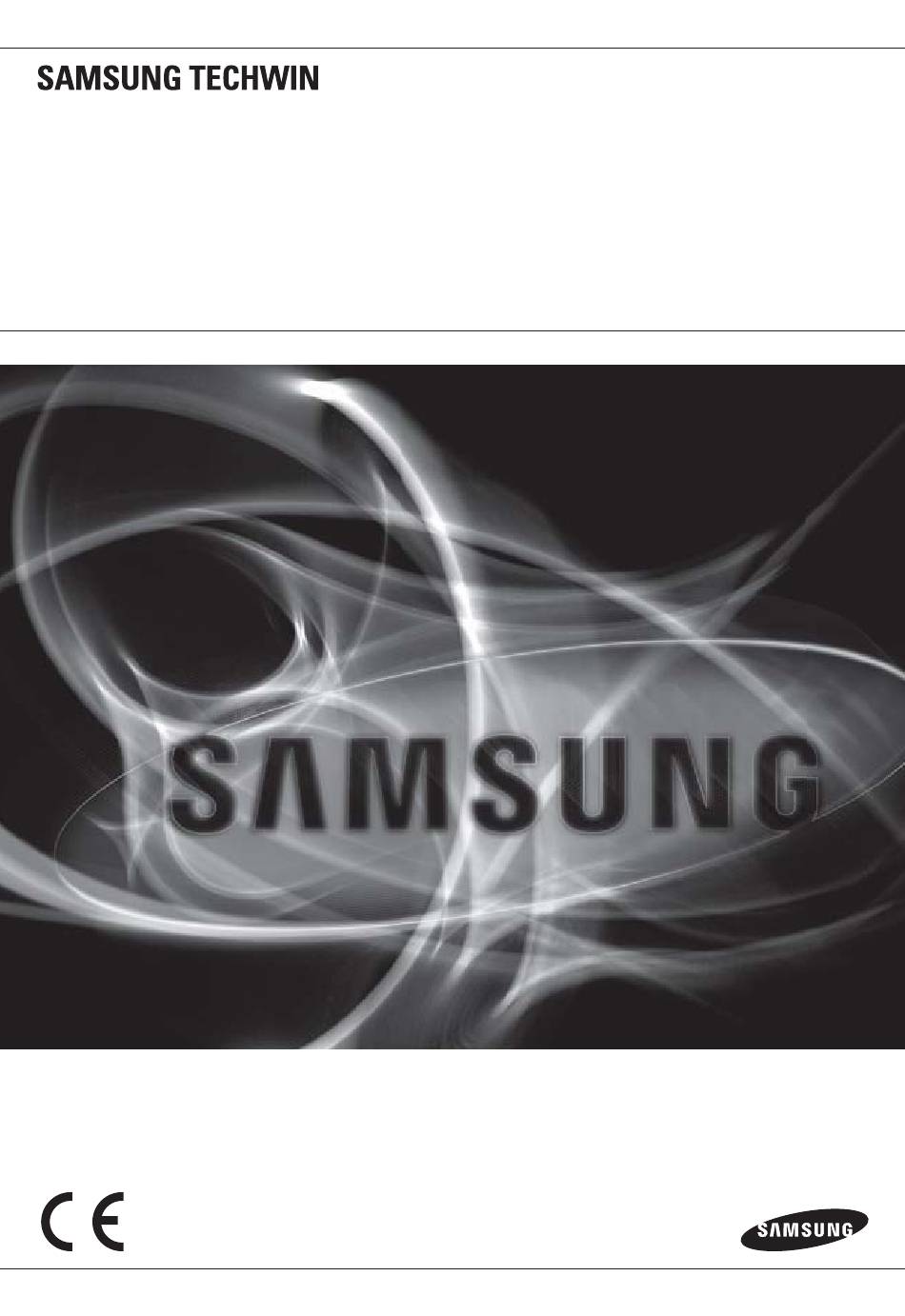

NETZWERKKAMERA Benutzerhandbuch SND-3080C...
Seite 2
Garantie Falls das Produkt unter normalen Umständen nicht ordnungsgemäß funktioniert, geben Sie uns bitte Bescheid. Das Problem wird vom Samsung Techwin Kostenlos gelöst. Die Garantieperiode ist 3 Jahre. Die Folgenden sind jedoch von dieser Garantie ausgeschloßen: Zum Beispiel funktioniert das System nicht normal, weil Sie Programme ausgeführt haben, die mit der •...
übersicht VORSICHT GEFAHR EINES ELEKTROSCHOCKSNICHT ÖFFNEN : NICHT DIE RÜCKSEITIGE ABDECKUNG ÖFFNEN, ABDECKUNG (ODER RÜCKSEITE) NICHT VORSICHT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTESKUNDENDIENSTPERSONAL. Dieses Symbol zeigt an, dass bei diesem Gerät gefährliche Spannung Elektroschock zur Folge haben kann.
Seite 4
Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den nächstgelegenen Kundendienst. Zerlegen oder modifi zieren Sie dieses Produkt nie in irgendeiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.) Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.
Seite 5
VORSICHT Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stößen aus. Halten Sie sich fern von Standorten die übermäßiger Erschütterung oder magnetischer Beeinfl ussung ausgesetzt sind. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperaturen (über 50°C), niedrigen Temperaturen (unter -10°C) oder hoher Feuchtigkeit ausgesetzt ist.
übersicht WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Anweisungen. Bewahren Sie sie auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Reinigen Sie es nur mit einem trockenen Lappen. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.
INHALTSANGABE Wichtige Sicherheitshinweise ÜBERSICHT Funktionen des Produktes Empfohlene PC-Spezifi kationen Lieferumfang Auf einen Blick INSTALLATION & Abdeckungen entfernen Einsetzen/Entfernen einer VERBINDUNG SD-Speicherkarte Speicherkarteninformation (nicht enthalten) Anschluss an andere Geräte Installation Tastatursteuerung verwenden KAMERAEINSTELLUNG Hauptmenü Profi l Kameraeinstellung Privatzone Sonstiges Systeminfo Verbinden der Kamera an einen NETZWERKVERBINDUNGEN Breitband-Router über das xDSL/...
übersicht Verbindung zu der Kamera WEB VIEWER herstellen Anmelden ActiveX-Steuerelement installieren Den Live-Bildschirm verwenden Backup Überprüfen der Objektzählung Benutzung des SD Suchbildschirms BILDSCHIRM FÜR DIE Den Bildschirm für die Einstellungen öffnen EINSTELLUNGEN Standardeinstellungen Systemeinstellungen Overlay-Einstellung Ereigniseinstellung Netzwerkeinrichtung Profi l ANHANG Begriffsdefi...
FUNKTIONEN DES PRODUKTES Unterstützung von verschiedenen Kommunikationsprotokollen Unterstützt TCP/IP, UDP, RTP/RTSP, SMTP für E-Mails und FTP-Protokolle sowie verschiedene Internetprotokolle wie ARP, HTTP, HTTPS und DHCP. Überwachung über Webbrowser Der Webbrowser kann verwendet werden, um die Bildanzeige in einer lokalen Netzwerkumgebung wiederzugeben Automatische lokale IP-Einrichtung Selbst für Anfänger im Umgang mit Netzwerken ist die Installation ohne großen Aufwand durchzuführen.
übersicht LIEFERUMFANG Bitte überprüfen Sie, ob die Kamera und alle Zubehörteile im Lieferumfang enthalten sind. Benutzerhandbuch/ Kamera Kurzanleitung IP-INSTALLATIONS-DVD Monitor-Testkabel Schraube Staubsichere Platte Das Monitor-Testkabel ist mit einem nicht fest installierten Anzeigegerät verbunden und dient dazu, die Kamera zu testen. Für eine Kamera, die für die tatsächliche Überwachung verwendet wird, verwenden Sie das BNC- Kabel.
AUF EINEN BLICK Aufbau Bezeichnung Beschreibung Kuppelabdeckung Gehäuseabdeckung zum Schutz des Objektivs und der Haupteinheit. Haupteinheit Besteht aus: Objektiv, Schaltbrett, Platine und Schrauben. Stromanschluss Zum Anschluss des Stromkabels. Zur Verbindung mit dem Videoeingang des Monitors. Das Videosignal der Videoausgang Kamera wird hierüber gesendet. Netzwerkanschluss Zur Verbindung des PoE- oder LAN-Kabels.
übersicht Innenansicht Bezeichnung Beschreibung Die Anschlüsse für den Alarmeingang/-ausgang können wie folgt konfiguriert werden: Anschlüsse - ALARM IN : Anschluss für Audioeingang. Alarmeingang/ -ausgang - ALARM OUT : Anschluss für Audioausgang. - GND : Erdungsanschluss. SD-Speicherkartenfach Fach für die SD-Speicherkarte Die Kameraeinstellungen werden zurückgesetzt.
Seite 14
übersicht Bezeichnung Beschreibung Innere Abdeckung Abdeckung zum Schutz der Haupteinheit. Seitliche Haken Drücken Sie auf jedes Ende, um die innere Abdeckung zu entfernen. Das Monitor-Testkabel ist mit einem nicht fest installierten Anzeigegerät Monitor-Ausgang verbunden und dient dazu, die Kamera zu testen. Zoomregler Zum Einstellen des Zoomfaktors des Objektivs.
installation & verbindung ABDECKUNGEN ENTFERNEN Wenn Sie die Stecker mit dem Alarmeingang/Alarmausgang verbinden möchten, müssen Sie zuerst die Kuppelabdeckung und das Objektiv entfernen. Drehen Sie die Kuppelabdeckung linksherum. Entfernen Sie die Kuppelabdeckung, indem Sie sie herauslösen. Drücken Sie auf jedes Ende der Objektivabdeckung, um sie zu entfernen.
installation & verbindung EINSETZEN/ENTFERNEN EINER SD-SPEICHERKARTE Einsetzen einer SD-Speicherkarte Drücken Sie die SD-Speicherkarte in Pfeilrichtung, wie im Schaubild dargestellt. Legen Sie die SD-Speicherkarte nicht gewaltsam verkehrt ein. Dadurch kann die SD-Speicherkarte beschädigt werden. Entfernen einer SD-Speicherkarte Drücken Sie leicht am ungeschützten Ende der Speicherkarte, wie im Schaubild zu sehen, um die Speicherkarte aus dem Steckplatz auszuwerfen.
SPEICHERKARTENINFORMATION (NICHT ENTHALTEN) Was ist eine Speicherkarte? Die Speicherkarte ist ein externes Datenspeichergerät, das entwickelt wurde, um einen völlig neuen Weg für die Aufnahme und die Freigabe von Video-, Audio- und Textdaten mithilfe digitaler Geräte anzubieten. Wählen Sie eine für Ihre Zwecke geeignete Speicherkarte Ihre Kamera unterstützt SDHC-Speicherkarten.
installation & verbindung ANSCHLUSS AN ANDERE GERÄTE Energie Monitor Netzwerk Stromversorgung Verbinden Sie das Netzteil mit dem Stromanschluss. Achten Sie beim Anschluss des Stromkabels darauf, Plus- und Minuspol nicht zu vertauschen. Sie können ebenfalls einen Router verwenden, der die Funktion PoE (Strom über Ethernet) unterstützt, um die Kamera mit Strom zu versorgen.
Anschluss an die I/O-Port-Box Verbinden Sie das Kabel für den Alarmeingang/Alarmausgang mit dem entsprechenden Anschluss auf der inneren Port-Box. ALARM IN ALARM OUT ALARM IN 1, 2 : Zur Verbindung des Signals für den Alarmeingang. GND : Für die Erdung. ALARM OUT 1, 2 : Zur Verbindung des Signals für den Alarmausgang.
installation & verbindung INSTALLATION Bevor Sie mit der Installation beginnen Bitte lesen Sie die folgenden Anweisungen, bevor Sie die Kamera installieren: Achten Sie darauf, dass die Stelle, an der Sie die Kamera installieren (Decke oder Wand) mindestens das fünffache Gewicht der Kamera aushält. Verklemmte Kabel oder ein abgelöster Kabelschutz können zu Schäden an dem Produkt und Brandgefahr führen.
Seite 21
Verwenden Sie die mitgelieferten Schrauben (3 Stück), um die Halterung an der gewünschten Stelle zu befestigen (Decke oder Wand). Achten Sie darauf, dass die Aufschrift <CAMERA FRONT> auf der Halterung in Richtung der Kameraüberwachung zeigt. Kabelabdeckung Führen Sie die Kabel durch die Halterung zur Decke oder Wand. Wenn Sie in die Deckenadeckung für die Kabel ein Loch bohren, müssen Sie fest auf die Abdeckung drücken, um diese zu entfernen, dann müssen Sie die staubsichere Platte anbringen und die Kabel durch die Platte führen.
installation & verbindung Überwachungsrichtung der Kamera einstellen Schwenken Neigungseinstellschraube Neigen Objektivdrehung Sie können die Richtung der Kamera nur einstellen, wenn die Kamera an der Decke befestigt ist. Ein Drehen der Kamera nach links oder rechts wird als „Schwenken“ bezeichnet und „Neigen“...
kameraeinstellung Mit dem Web Viewer können Sie die Kameraeinstellungen konfigurieren. Informationen über den Zugang zum Web Viewer fi nden Sie unter „Netzwerkverbindungen und -konfi guration“. (Seite 33) TASTATURSTEUERUNG VERWENDEN Befolgen Sie die im Folgenden beschriebenen Schritte, um die Menüs im Web Viewer einzustellen. Starten Sie den Web Viewer Klicken Sie in dem Menü...
kameraeinstellung HAUPTMENÜ Sie können die Kameraeinstellungen nach Ihren Bedürfnissen konfigurieren. PROFIL HAUPTMENÜ HAUPTMENÜ Sie können einen Modus auswählen, der für die PROFIL Installationsumgebung der Kamera angemessen ist. KAMERA PROG KAMERA PROG KAMERA PROG PRIVATZONE PRIVATZONE WEITERE PROG WEITERE PROG Konfi gurieren sie die Funktionen und SYSTEMINFO SYSTEMINFO Einstellungen der Kamera.
Seite 25
KAMERAEINSTELLUNG Sie können die allgemeinen Einstellungen des Kameramoduls konfigurieren. Verwenden Sie die vier Richtungstasten ( ▲▼◄ ► ), um eine gewünschte Einheit auszuwählen. KAMERA-ID Geben Sie die ID und die Position der Kamera an, die auf dem Bildschirm angezeigt wird. Informationen über die Auswahl und Speicherung jedes Menüpunktes finden Sie unter dem Abschnitt „Tastatursteuerung verwenden“.
Seite 26
kameraeinstellung AKTIVITAET Sie können eine AGC-Stufe festlegen, um die KAMERA PROG ◄ ► Bewegungsaufnahme der Kamera zu steuern. KAMERA ID KAMERA ID Wählen Sie S.SCHN, wenn Sie ein sich sehr schnell BLENDE BLENDE bewegendes Objekt während einer Aufnahme mit AKTIVITAET AKTIVITAET (S.SCHN) (S.SCHN)---...
Seite 27
Für die automatische Kompensierung eines Flimmerns auf dem Bildschirm. Ist diese Funktion auf <EIN> gestellt, wird das Bild mit dem digitalen Zoom der Kompensierung entsprechend vergrößert. Wenn Sie DIS auf EIN stellen, wird der Stabilisierungsbereich entsprechend der Einstellung des Faktors des digitalen Zooms vergrößert.
kameraeinstellung WEISSABGL Wenn Sie die Helligkeit des Bildschirms einstellen müssen, verwenden Sie die Funktion WEISSABGLEICH. Informationen über die Auswahl und Speicherung jedes Menüpunktes finden Sie unter dem Abschnitt „Tastatursteuerung verwenden“. (Seite 23) Wählen Sie <KAMERA PROG> - <WEISSABGL>. WEISSABGL WEISSABGL Wählen Sie einen Modus für das Einstellen des TAG/NACHT Abgleichs.
Seite 29
DETAIL Sie können jeweils die horizontale und vertikale Schärfe einstellen. AGC UNTD FARBÜBERL Die Farbzusammensetzung wird dem AGC-Wert angepasst. RÜCKW Das Signal wird von links nach rechts oder/und von oben nach unten umgekehrt. POSI/NEGA Das Videohelligkeitssignal wird normal oder umgekehrt angezeigt. Sie können ein Hauptbild und ein untergeordnetes Bild auf dem gleichen Bildschirm sehen.
kameraeinstellung PRIVATZONE Sie können bis zu 12 Privatzonen festlegen, die zum Schutz der Privatsphäre während der Aufnahme verborgen werden. Informationen über die Auswahl und Speicherung jedes Menüpunktes finden Sie unter dem Abschnitt „Tastatursteuerung verwenden“. (Seite 23) EINSTELLUNG DER PRIVATZONE Wählen Sie <HAUPTMENÜ> - <PRIVATZONE>. PRIVATZONE ◄...
SONSTIGES Sie können die Einstellungen der Kamera zurücksetzen oder die Farbe der Bildschirmschrift verändern. Informationen über die Auswahl und Speicherung jedes Menüpunktes finden Sie unter dem Abschnitt „Tastatursteuerung verwenden“. (Seite 23) SPRACHE Sie können eine gewünschte Sprache für den WEITERE PROG ◄...
kameraeinstellung SYSTEMINFO Sie können die Systeminformationen überprüfen. Informationen über die Auswahl und Speicherung jedes Menüpunktes finden Sie unter dem Abschnitt „Tastatursteuerung verwenden“. (Seite 23) Wählen Sie <HAUPTMENÜ> - <SYSTEMINFO>. SYSTEMINFO ◄ ► Die aktuellen Systeminformationen werden 3 _ _ IPV IPV _ _ P P angezeigt.
netzwerkverbindungen und -konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. Vor oder während der Installation dieses Programm, besuchen Sie www.samsungsecurity.com, Sie können die neueste Software-Version herunterladen und Ihr Produkt Aktualisieren. VERBINDEN DER KAMERA AN EINEN BREITBAND- ROUTER ÜBER DAS XDSL/KABELMODEM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte.
netzwerkverbindungen und -konfiguration beispiel3) Wenn die Adresse (LAN IP) des Breitband-Routers 192.168.xxx.1 ist IP-Adresse: 192.168.xxx.100 Subnetz Maske: 255.255.255.0 Standard Gateway: 192.168.xxx.1 Sehen Sie bezüglich der Adresse des Breitband-Routers in der Dokumentation des Gerätes nach. Prüfen Sie, ob der Breitband-Router korrekt an das xDSL/Kabelmodem angeschlossen ist Wählen Sie <Status>...
Wählen Sie : <Network Neighborhood> <Properties> <Local Area Connection> <Properties> <General> <Internet Protocol (TCP/IP)> <Properties> <Obtain an IP address automatically> oder <Use the following IP address>. Befolgen Sie die nachfolgenden Anweisungen bei der Auswahl von <Use the following IP address>: beispiel1) Wenn die Adresse (LAN IP) des Breitband-Routers 192.168.1.1 ist IP-Adresse: 192.168.1.100 Subnetz Maske: 255.255.255.0...
netzwerkverbindungen und -konfiguration Sobald der Breitband-Router verbunden ist, wird das Anmeldefenster eingeblendet und fordert Sie zur Eingabe des Kennworts auf. Siehe Breitband-RouterDokumentation bezüglich der Anmelde-IP und des Kennworts. Nach erfolgreicher Anmeldung wird das Fenster des Breitband-Routersangezeigt. Wählen Sie im Einstellmenü “Automatische Konfi guration-DHCP” für den Internet Verbindungstyp.
SCHALTFLÄCHEN DES IP-INSTALLATIONSPROGRAMMS Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>...
netzwerkverbindungen und -konfiguration Bezeichnung Beschreibung IPv4 Sucht nach Kameras mit der Einstellung IPv4. IPv6 Sucht nach Kameras mit der Einstellung IPv6. Sucht nach Kameras, die zurzeit mit dem Netzwerk verbunden sind. Search Wenn weder IPv4 noch IPv6 aktiviert sind, wird diese Schaltfl äche grau dargestellt. Das Programm <IP Installer>...
Seite 39
Bei Verwendung eines Breitband-Routers: IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband-Routers befi ndet. beispiel) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 Subnet Mask : Die <Subnet Mask> des Breitband-Routers ist ebenfalls die <Subnet Mask> der Kamera. Gateway : Die <Local IP Address> des Breitband-Routers ist das <Gateway> der Kamera.
netzwerkverbindungen und -konfiguration Wenn die manuelle Einstellung einschließlich <IP> beendet wurde, wird die Kamera neu gestartet. Wenn mehrere Kameras mit dem Breitband-Router verbunden sind Konfigurieren Sie die IP- und Port-Einstellungen für jede Kamera einzeln und in Übereinstimmung mit den anderen. Kategorie Kamera #1 Kamera #2...
Geben Sie das Kennwort ein. Es handelt sich um das Kennwort zum Anmelden des Benutzers „admin“, der auf die Kamera zugreift. Das Standardkennwort lautet „4321“. Klicken Sie auf [OK]. Die automatische Netzwerkeinstellung ist beendet. Die Kamera wird die Netzwerkeinstellungen automatisch beenden und neu starten.
netzwerkverbindungen und -konfiguration PORTBEREICHWEITERLEITUNG KONFIGURIEREN (PORT MAPPING) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
VON EINEM GEMEINSAMEN LOKALEN PC EINE VERBINDUNG ZU DER KAMERA HERSTELLEN Starten Sie das Programm <IP Installer>. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.
web viewer web viewer VERBINDUNG ZU DER KAMERA HERSTELLEN Normalerweise gehen Sie so vor Starten Sie den Internetbrowser. Geben Sie die IP-Adresse der Kamera in die Adresszeile ein. beispiel) • IP-Adresse (IPv4) : 192.168.1.200 http://192.168.1.200 - der Anmeldedialog sollte erscheinen. •...
DDNS-Adresse überprüfen Die DDNS-Adresse besteht aus: <einem der Kleinbuchstaben: c, m, p> + <den 6 letzten Stellen der MAC-(Ethernet)Adresse> + <websamsung.net> Der Kleinbuchstabe ist <c>, wenn die 6 ersten Stellen der MAC-(Ethernet)Adresse <00:00: f0> lauten oder <m>, wenn sie <00:16:6c> lauten oder <p>, wenn sie <00:68:36> lauten. beispiel) - Wenn die MAC-(Ethernet)Adresse 00:00:f0:ff:fe:42: c + fffe42 + websamsung.net = cfffe42.websamsung.net - Wenn die MAC-(Ethernet)Adresse 00:16:6c:ff:fe:42: m + fffe42 +websamsung.net =...
web viewer ACTIVEX-STEUERELEMENT INSTALLIEREN Wenn Sie das erste Mal eine Verbindung zu einer Kamera herstellen, erscheint die Installationsbenachrichtigung. Installieren Sie dann das erforderliche ActiveX-Steuerelement, um auf die Kamera zugreifen zu können und das Video in Echtzeit zu steuern. Für Benutzer von Windows XP Service Pack 2 Klicken Sie auf die Installationsbenachr ichtigung, die erscheint, wenn Sie zum ersten Mal auf die Kamera zugreifen.
DEN LIVE-BILDSCHIRM VERWENDEN Bezeichnung Beschreibung Sie gelangen zum Bildschirm, in dem Sie die SD-Karte nach Ereignisbildern SD suche durchsuchen können. Setup Der Bildschirm für die Einstellungen wird geöffnet. Sie können die Version der Firmware, die Seriennummer und Details Herstellerinformationen betrachten. Das Alarmsymbol wird zurückgesetzt.
Wenn Sie den Pfad ändern möchten, klicken Sie auf [Pfad einstellen ( )] und geben Sie einen Pfad an. Windows Vista, Windows 7 : C:\users\[UserID]\Documents\Samsung\SND- 3080C\SnapShot\Live Bei Windows Vista, Windows 7 ist der Speicherpfad festgelegt. Die Datei des Bildschirmfotos wird automatisch mit dem Format <IP address_ Port number_YYYYMMDD_hhmmss_index>...
Wenn Sie den Pfad ändern möchten, klicken Sie auf [Pfad einstellen ( )] und geben Sie einen Pfad an. Windows Vista, Windows 7 : C:\users\[UserID]\Documents\Samsung\SND- 3080C\VideoClip\Live Bei Windows Vista, Windows 7 ist der Speicherpfad festgelegt. Die Datei des Bildschirmfotos wird automatisch mit dem Format <IP address_ Port number_YYYYMMDD_hhmmss_index>...
web viewer ÜBERPRÜFEN DER OBJEKTZÄHLUNG Nach <Setup> - <Objekt Zähl.> wechseln und <Aktivieren> auswählen, um die Ereignisregel einzustellen. Für weitere Informationen lesen Sie bitte "Einstellen der Objektzählungsfunktion" (Seite 67). Für das <Videoformat> <MJPEG> auswählen und im Browser die Schaltfl äche [Aktualisieren] drücken. Die Zählergebnisse für die unter <Objekt Zähl.>...
BENUTZUNG DES SD SUCHBILDSCHIRMS Klicken Sie in der Live-Anzeige auf die Registerkarte <SD suche>. Es erscheint der SD-Suchbildschirm. Name Funktion und Beschreibung Vorschaugröße Die Vorschaubilder werden basierend auf der ausgewählten Größe angezeigt. Datum Sie können das gewünschte Datum auswählen, um nach erzeugten Ereignissen zu suchen. Planen Sie können die gewünschte Zeit auswählen, um nach Zeitplan-Ereignissen zu suchen.
bildschirm für die einstellungen DEN BILDSCHIRM FÜR DIE EINSTELLUNGEN ÖFFNEN Sie können die Standardeinstellungen, das System, die Overlay-Optionen, Ereignis- und Netzwerkeinstellungen konfigurieren und sie wenn nötig ändern. Klicken Sie auf dem Live-Bildschirm auf den Reiter <Setup>. Der Bildschirm für die Einstellungen erscheint.
STANDARDEINSTELLUNGEN Videoeinstellungen konfigurieren Sie können die Auflösung und Qualität des Videos einstellen und den erforderlichen Codec auswählen. Wählen Sie <Basic> - <Video>. Der Bildschirm für die Videoeinstellungen wird angezeigt. Helligkeit : Die Bildschirmhelligkeit kann auf einen Wert zwischen 1 und 100 eingestellt werden.
bildschirm für die einstellungen Profil : Wählen Sie Baseline oder Main für die H.264-Profilierungsmethode. Entrop.-Coding* : Reduziert den Kompressionsverlust, der bei der Kodierung entsteht. Schätzung d. Bew. : Die Pixelbewegung wird durch Bestimmung von Bewegungsve- ktoren geschätzt. Wenn Sie das Profi l auf Baseline einstellen, steht die Entropiekodierung nur für CAVLC* zur Verfügung;...
Seite 55
IPv6-Konfi guration : Wird für die Aktualisierung der Firmwaresoftware verwendet. Der Standardwert lautet 60004 (TCP). VNP-Konfi guration : Stellen Sie einen Port ein, der verwendet wird, um Videosignale mit Samsung-Protokollen zu übertragen. Geräteport (TCP) : Wird verwendet, um die Videosignalübertragung zu steuern. Der Standardwert lautet 60001 (TCP).
bildschirm für die einstellungen Ein Benutzerkonto einrichten Klicken Sie auf <Basic> - <Benutzer>. Das Fenster für die Einrichtung eines Benutzers wird geöffnet. Authentifi zierte anmeldung : Sie können die Authentifi zierung des Benutzers bei der Anmeldung einstellen. Wenn Sie <Aktivieren> auswählen, muss der Benutzer sich bei der Anmeldung authentifi...
Ein registriertes Benutzerkonto bearbeiten Wählen Sie eine Benutzer-ID, die Sie verändern möchten, aus dem Fenster zum Einrichten eines Benutzers aus. Klicken Sie im Fenster für das Einrichten eines Benutzers auf [Ändern]. Das Fenster zum Ändern von Benutzereinstellungen wird geöffnet. Ändern Sie nach Wunsch eine der folgenden Angaben: <Benutzer-ID>, <Kennwort>, <Kennwort bestätigen>...
bildschirm für die einstellungen SYSTEMEINSTELLUNGEN Datum/Uhrzeit einstellen Sie können die aktuelle Systemzeit von dem NTP-Server oder Ihrem Computer für die Zeiteinstellung übernehmen. Wählen Sie <System> - <Datum & Zeit>. Das Fenster zum Einstellen des Datums & Zeit erscheint. Wenn Sie Manuell auswählen, geben Sie das Datum und die Uhrzeit manuell ein.
Protokollinformationen überprüfen Wählen Sie <System> - <Protokoll>. Die Liste mit den Protokollinformationen erscheint. Systemprotokoll-Liste : Hier werden die Protokolldaten zu Systemänderungen einschließlich Uhrzeit und IP-Adressen angezeigt. Benutzer-Login : Zeigt die Benutzeranmeldung für die Kamera an. Änderung der Videokonfi guration : Hier werden geänderte Videoeinstellungen angezeigt.
bildschirm für die einstellungen Klicken Sie auf [OK], um das System neuzustarten. Da die aktuelle Verbindung getrennt wird, müssen Sie eine neue Verbindung zum System herstellen. Das System funktioniert nicht, wenn keine Verbindung zum Netzwerk besteht, die Stromversorgung fehlschlägt oder der Computer während des Updates nicht ordnungsgemäß betrieben wird. System zurücksetzen Starten Sie das System neu oder setzen Sie es zurück, falls es nicht ordnungsgemäß...
Öffentl. zertifi kat install. : Um ein Zertifi kat für eine Kamera zu installieren, müssen Sie den Zertifi katnamen (dieser kann beliebig vom Benutzer zugewiesen werden), die Zertifi zierungsdatei, die von der Zertifi zierungsstelle ausgestellt wurde und einen Schlüssel eingeben. Wenn Sie fertig sind, klicken Sie auf [Installieren]. Wenn das Zertifi...
bildschirm für die einstellungen EREIGNISEINSTELLUNG Die Funktion der Ereignisübertragung einstellen Sie können den FTP/E-Mail-Server (SMTP) so einstellen, dass er im Falle eines Alarmereignisses Bilder, die von der Kamera aufgenommen wurden, überträgt. Wählen Sie <Event> - <Übertragungssetup>. Das Fenster für die Einstellung der Bildübertragung wird geöffnet.
Seite 63
Upload-Pfad : Legen Sie hier den Pfad zum FTP-Verzeichnis fest, zu dem das Alarmbild übertragen werden soll. Sie können den Pfad festlegen, indem Sie in dieses Feld </Verzeichnisname> oder <Verzeichnisname> eintragen. Wird kein Pfad angegeben, so wird das Root-Verzeichnis des FTP-Servers als Standardpfad benutzt.
bildschirm für die einstellungen Die E-Mail-Übertragung testen Klicken Sie auf [Test]. Dadurch wird getestet, ob das Bild ordnungsgemäß zu dem festgelegten SMTP-Server übertragen wird. Wenn der Test der SMTP-Server-Verbindung und Übertragung abgeschlossen wurde, erscheint die Nachricht <( Bestätigt )>. Sollte der Test fehlschlagen, erscheint eine Fehlernachricht.
Alarmbild einstellen Sie können festlegen, dass eine Nachricht über FTP/E-Mail (SMTP) versandt wird oder diese auf der SD-Speicherkarte gespeichert wird. Wählen Sie eine Übertragungsmethode, die angewendet werden soll, wenn ein Ereignis auftritt oder die zeitgeplante Übertragung aktiviert ist. Wählen Sie <Event> - <Alarmbild.>. Das Fenster für die Einstellung des Alarmbildes wird geöffnet.
bildschirm für die einstellungen Alarmeingang einstellen Wählen Sie <Event> - <Alarmeingabe 1> oder <Alarmeingabe 2>. Das Fenster für die Einstellung der Alarmeingangs wird geöffnet. Wenn Sie fertig sind, klicken Sie auf [Übernehmen]. Ihre Einstellungen werden gespeichert. Geräte-Setup eingeben : Wählen Sie einen Eingangstyp, der den Merkmalen des Alarmsensors auf der Rückseite der Kamera entspricht.
Einstellen der Objektzählungsfunktion <Event> - <Objekt Zähl.> anklicken. Das Fenster Objektzählung Konfi guration wird angezeigt. Um die Objektzählungsfunktion zu aktivieren, muss unter <Objekt Zähl. Funkt.> <Aktivieren> ausgewählt werden. Um die Linienüberschreitunbg oder den Belegungsbereich im Überwachungsvideo anzuzeigen, muss für <Overlay> <Aktivieren> ausgewählt werden.
Seite 68
bildschirm für die einstellungen Die gezeichnete Linie kann maximal 11 Punkte enthalten. Es muss eine Grenzlinie gezogen werden, um Platz für ein ankommendes Objekt zwischen der Grenzlinie und dem Bildrand zu schaffen. Wenn zwischen der Grenzlinie und dem Bildrand kein Platz für das Objekt vorhanden ist, kann das Übertreten der Linie nicht aktiviert werden.
Seite 69
Dateiübertragungsintervall : Die CSV oder XML-Datei mit den Ergebnissen der Zählung für das festgelegte Intervall wird an den Server gesendet. Die Speichermethode für das Ergebnisprotokoll festlegen. Dateiformat: XML oder CSV für das Dateiformat festlegen. Standort : Die Information über die Kameraposition wird in den Dateinamen eingefügt, bevor die Datei an den Server gesendet wird.
Seite 70
bildschirm für die einstellungen Nach Zähldaten suchen. Mit Hilfe der Suchmethode können die Zähldaten für bis zu 1 Jahr überprüft werden. <Event> - <Zähldiagramm> auswählen. Das Fenster Zähldiagramm wird geöffnet. Bevor nach dem Zähldiagramm gesucht wird, muss das Folgende geprüft werden.
Seite 71
Suche für einen ausgewählten Zeitraum durchführen Als Suchtyp Zeitraum Suche festlegen. Wenn ein Jahreszeitraum ausgewählt wurde, erfolgt die Suche innerhalb des angegebenen Zeitraums, nach Jahren geordnet. Wenn ein Monatszeitraum ausgewählt wurde, erfolgt die Suche innerhalb des angegebenen Zeitraums, nach Monaten geordnet. Wenn ein Tageszeitraum ausgewählt wurde, erfolgt die Suche innerhalb des angegebenen Zeitraums, nach Tagen geordnet.
bildschirm für die einstellungen Die zeitgeplante Übertragung einstellen Sie können bestimmen, ob das JPEG-Bild in bestimmten Abständen via FTP/SMTP-Server an eine registrierte Adresse versandt oder auf der SD-Speicherkarte gespeichert werden soll. Wählen Sie <Event> - <Planen>. Das Fenster für die Einstellung der geplanten Übertragung erscheint.
Wenn Sie fertig sind, klicken Sie auf [Übernehmen]. Ihre Einstellungen werden gespeichert. VNP streaming : Sie können das Protokoll von Samsung (VNP) für das Streaming verwenden. Protokoll : Wählen Sie unter TCP*, UDP (Unicast)* oder UDP (Multicast)* das Protokoll für die Videoübertragung.
anhang PROFIL MENÜ STANDARD GGLICHT TAG/NACHT JUEGOS BANK KAMERAEINSTELLUNGEN Obermenü Untermenüs BLENDE OBJEKTIV WERT GEGENLICHT (SCHNELL) (SCHNELL) (SCHNELL) (SCHNELL) BEWEGUNG NORMAL LANGSAM MITTEL MITTEL MITTEL MITTEL MITTEL MITTEL VERSCHLUSSZEIT AUTO 1/250 EMPFINDLICHKEIT AUTO X4 AUTO X2 AUTO X4 AUTO X4 AUTO X4 AUTO X4 PLUS...
BEGRIFFSDEFINITION GOP (Group of Pictures/Bildgruppe) : Der Standardwert ist 15, und wenn dieser eingestellt ist, wird ein I-Einzelbild für 15 Einzelbilder ausgegeben, da ein I-Einzelbild und 14 P-Einzelbilder die GOP bilden. Je kleiner die GOP ist, desto besser ist die Qualität; jedoch werden die Bitrate und die Daten- größe ansteigen, wodurch die Anzahl der fps (Einzelbilder pro Sekunde) gesenkt wird.
anhang TECHNISCHE DATEN Beschreibung Bezeichnung NTSC Kameratyp Farbe/SW Farbe Gerät 1/3" Super-HAD PS CCD Bild Gesamt 811 x 508 795 x 596 Pixel Effektiv 768 x 494 752 x 582 System Progressiv Abtastung Horizontalfrequenz 15,734 Hz 15,625 Hz Vertikalfrequenz 59.94 Hz 50 Hz Sens off : 0,12 Lux (15 IRE), 0,2 Lux (30 IRE), 0,4Lux (50 IRE)@F1,2...
Seite 77
Beschreibung Bezeichnung NTSC Horizontal 600 TV-Zeilen Auflösung Vertikal 350 TV-Zeilen Videoausgang Videoausgang VBS 1.0Vp-p Signal- Signal-Rauschabstand ungefähr 52 dB Rauschabstand Art des Objektivantriebs AI (DC) Objektiv Anbringungsart Board-Typ Betriebssystem Eingebettetes Linux Flash-Speicher 32 MB 256 MB Netzwerkkarte Hardware TI Davinci Ethernet RJ-45 (10/100BASE-T) Ja (IEEE802.3af)
Seite 78
Protokoll Streaming Unicast (TCP, UDP), Multicast (UDP) HTTPS-Anmeldeauthentifizierung Sicherheit Digest Login Authentication Unterstützung von Samsung DDNS- und öffentlichen DDNS- DDNS Services Max. 10 Benutzer im Modus Unicast (TCP, UDP) Maximaler Benutzerzugriff Max. 20 Benutzer im Modus Multicast (UDP) Live-Überwachung, Steuerung des Alarmeingangs/...
Seite 79
Beschreibung Bezeichnung NTSC Funktionen zur Kamerasteuerung und zum Einstellen/Abrufen von internen Parameterwerten. HTTP API CGI-Befehl JPEG-Bild oder MJPEG-Stream erhalten Steuerung des Alarmeingangs/Alarmausgangs RTP/RTSP API RTP-Header, RTSP-Befehlsdokument ActiveX API für die Betrachtung von Daten-Streams von einer ActiveX IP-Kamera. AC24V±10%(60Hz±0,3Hz) AC24V±10%(50Hz±0,3Hz) Energie DC12V+10%/-5%/PoE (Strom über Ethernet) Stromverbrauch Max.
anhang FEHLERSUCHE PROBLEM LÖSUNG Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische Ich kann von einem Webbrowser IP-Adressen problemlos erhalten kann. nicht auf die Kamera zugreifen.
Seite 93
PROBLEM LÖSUNG Unter <Setup> ist die <Objekt Zähl.> ist auf <Ein> eingestellt, aber es wird der grüne Kasten auf Die Objektgröße unter <Setup> - <Objekt Zähl.> auf dem dem Überwachungsbildschirm Überwachungsbildschirm ändern und prüfen, ob der grüne Kasten passt. angezeigt der größer oder kleiner als die Bildgröße des Vorbeigehenden ist.
You may obtain the complete Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
Seite 95
The "Program", below, refers to any such itself is interactive but does not normally print program or work, and a "work based on the such an announcement, your work based Program" means either the Program or any on the Program is not required to print an derivative work under copyright law : that is to announcement.) say, a work containing the Program or a portion...
Seite 96
associated interface defi nition fi les, plus the scripts your obligations under this License and any other used to control compilation and installation of the pertinent obligations, then as a consequence you executable. However, as a special exception, the may not distribute the Program at all. source code distributed need not include anything For example, if a patent license would not permit that is normally distributed (in either source or...
for permission. For software which is copyrighted of warranty ; and each fi le should have at least the by the Free Software Foundation,write to the "copyright" line and a pointer to where the full notice Free Software Foundation ; we sometimes make is found.
Seite 98
consider it more useful to permit linking proprietary clearly explains that there is no warranty for this free applications with the library. If this is what you want software. For both users' and authors' sake, the to do, use the GNU Lesser General Public License GPL requires that modifi...
Seite 99
copyright law, except executing it on a computer shared libraries and dynamically linked subprograms or modifying a private copy. Propagation includes that the work is specifi cally designed to require, such copying, distribution (with or without modifi cation), as by intimate data communication or control fl ow making available to the public, and in some countries between those subprograms and other parts of the other activities as well.
Seite 100
means of enforcing, against the work's users, your work in an aggregate does not cause this License to or third parties' legal rights to forbid circumvention of apply to the other parts of the aggregate. technological measures. 6. Conveying Non-Source Forms. 4.
Seite 101
Source of the work are being offered to the be in a format that is publicly documented (and with general public at no charge under subsection 6d. an implementation available to the public in source code form), and must require no special password or A separable portion of the object code, whose source key for unpacking, reading or copying.
Seite 102
All other non-permissive additional terms are considered However, nothing other than this License grants you “further restrictions” within the meaning of section permission to propagate or modify any covered work. 10. If the Program as you received it, or any part of These actions infringe copyright if you do not accept it, contains a notice stating that it is governed by this this License.
Seite 103
sell, offer for sale, import and otherwise run, modify arrangement, or that patent license was and propagate the contents of its contributor version. granted, prior to 28 March 2007. In the following three paragraphs, a “patent license” Nothing in this License shall be construed as is any express agreement or commitment, however excluding or limiting any implied license or other denominated, not to enforce a patent (such as an...
Seite 104
Later license versions may give you additional USA Everyone is permitted to copy and distribute or different permissions. However, no additional verbatim copies of this license document, but obligations are imposed on any author or copyright changing it is not allowed. holder as a result of your choosing to follow a later [This is the fi...
Seite 105
if the library is modifi ed by someone else and passed Although the Lesser General Public License is Less on, the recipients should know that what they have is protective of the users’ freedom, it does ensure that not the original version, so that the original author’s the user of a program that is linked with the Library reputation will not be affected by problems that might has the freedom and the wherewithal to run that...
Seite 106
any medium, provided that you conspicuously and In addition, mere aggregation of another work not appropriately publish on each copy an appropriate based on the Library with the Library (or with a work copyright notice and disclaimer of warranty; keep based on the Library) on a volume of a storage or intact all the notices that refer to this License and distribution medium does not bring the other work...
Seite 107
When a “work that uses the Library” uses material (1) uses at run time a copy of the library already from a header fi le that is part of the Library, the present on the user’s computer system, rather object code for the work may be a derivative work than copying library functions into the executable, of the Library even though the source code is not.
Seite 108
8. You may not copy, modify, sublicense, link with, or software distribution system which is implemented by public license practices. Many people have distribute the Library except as expressly provided under this License. Any attempt otherwise to copy, made generous contributions to the wide range of software distributed through that system in reliance modify, sublicense, link with, or distribute the on consistent application of that system;...
Seite 109
PARTIES PROVIDE THE LIBRARY “AS IS” This library is distributed in the hope that it will be WITHOUT WARRANTY OF ANY KIND, EITHER useful, but WITHOUT ANY WARRANTY; without EXPRESSED OR IMPLIED, INCLUDING, BUT even the implied warranty of MERCHANTABILITY or NOT LIMITED TO, THE IMPLIED WARRANTIES FITNESS FOR A PARTICULAR PURPOSE.
THIS SOFTWARE IS PROVIDED BY THE OpenSSL 3. All advertising materials mentioning features or PROJECT “AS IS” AND ANY EXPRESSED OR use of this software must display the following IMPLIED WARRANTIES, INCLUDING, BUT acknowledgement: “This product includes NOT LIMITED TO, THE IMPLIED WARRANTIES cryptographic software written by Eric Young (eay@ OF MERCHANTABILITY AND FITNESS FOR A cryptsoft.com)”...
Seite 111
Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten...
TEL : +82-70-7147-8740~60 FAX : +82-31-8018-3745 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 1480 Charles Willard St, Carson, CA 90746, UNITED STATES Samsung House, 1000 Hillswood Drive, Hillswood Business Tol Free : +1-877-213-1222 FAX : +1-310-632-2195 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS www.samsungcctvusa.com TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungtechwin.com...
