revolt ZX-3342-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Z-Halterungen aus robustem
Aluminium für die Dachmontage Ihres Solarpanels mit
Aluminium-Rahmen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neuen Z-
Halterungen optimal einsetzen können.
Lieferumfang
• 4 Z-Halterungen
• Montagematerial (8 selbstbohrende Schrauben, 4 kurze
Sechskantschrauben, 4 rutschfeste Unterlegscheiben, 4
Unterlegscheiben, 4 Muttern)
• Bedienungsanleitung
Technische Daten
Panels mit Alu-Rahmen bis
Geeignete Solarpanels
200 W
Insgesamt bis 40 kg (bis 10
Belastbarkeit
kg je Halterung)
Windgeschwindigkeit Bis zu 30 m/Sek.
Schneelast Bis zu 60 KN/m²
Halterung Aluminium 6005
Material
Montagematerial Edelstahl SUS 304
Maße 100 x 70 x 65 mm
Gewicht 250 g

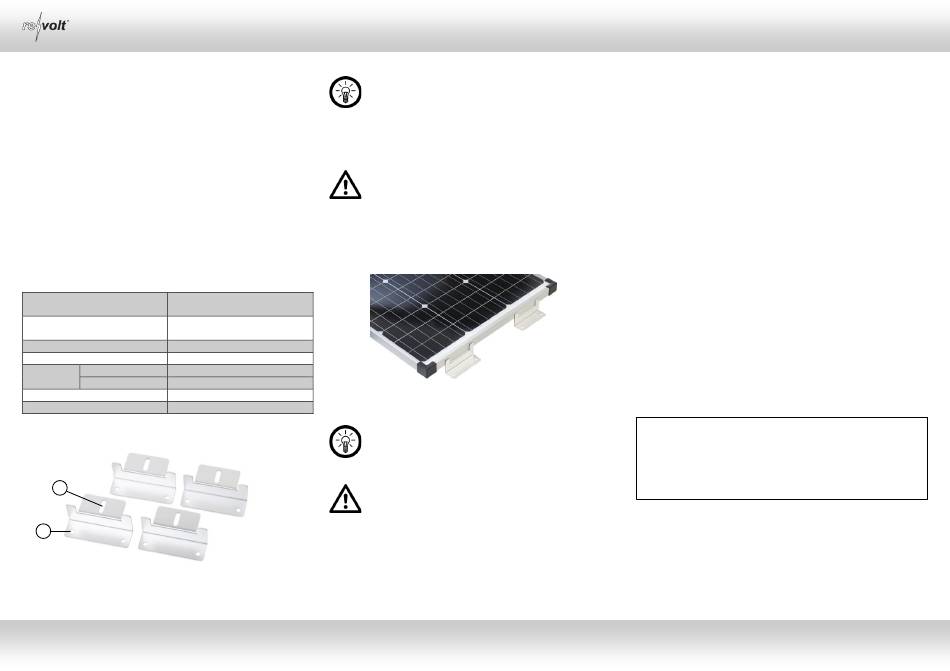

Produktdetails
1
2
1. Bohrloch zum Festschrauben an Solarpanel
2. Bohrloch zum Festschrauben am Untergrund
Kundenservice:
DE: +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
4er-Set Z-Halterungen für Solarpanel
Aluminium, zur Dachmontage
Verwendung
HINWEIS:
Bei Solarpanels über 200 Watt wird empfohlen, zwei
4er-Sets Z-Halterungen zur Befestigung zu verwenden.
Bitte beachten Sie, dass das mitgelieferte
Montagematerial für den gewünschten Anbringungsort
möglicherweise nicht geeignet ist. Passendes
Montagematerial erhalten Sie im Baumarkt.
ACHTUNG!
Achten Sie darauf, dass an der gewählten
Bohrstelle keine Leitungen oder Rohre verlaufen.
Dies kann zu Verletzungen oder
Umgebungsschäden führen!
1. Schrauben Sie die Z-Halterungen mithilfe der
Sechskantschrauben am Aluminium-Rahmen Ihres
Solarpanels fest.
2. Schrauben Sie dann die Halterungen mithilfe der
selbstbohrenden Schrauben an einen geeigneten
Untergrund.
HINWEIS:
Falls Sie über keine Erfahrung mit Montagearbeiten
verfügen, lassen Sie die Montage von einem
Fachmann vornehmen.
ACHTUNG!
Nehmen Sie die Montage nicht alleine vor. Bitten
Sie andere Personen um Hilfe. Gehen Sie
besonders vorsichtig vor und lassen Sie das
Solarpanel erst los, wenn Sie sicher sind, dass es
sicher hält.
Bedienungsanleitung – Seite 1
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können. Geben Sie sie an
Nachbenutzer weiter.
•
Bitte beachten Sie beim Gebrauch die Sicherheitshinweise.
•
Das Produkt, sein Zubehör und die Verpackung stellen kein
Spielzeug für Kinder dar. Halten Sie deshalb Kinder davon
fern. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
•
Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
•
Alle Änderungen und Reparaturen am Produkt oder seinem
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.
•
Führen Sie Reparaturen nie selbst aus!
•
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
•
Halten Sie das Produkt fern von extremer Hitze.
•
Tauchen Sie das Produkt niemals in andere Flüssigkeiten als
Wasser.
•
Überprüfen Sie das Produkt vor der Inbetriebnahme auf
Beschädigungen. Verwenden Sie es nicht, wenn es
sichtbare Schäden aufweist.
•
Technische Änderungen und Irrtümer vorbehalten.
Informationen und Antworten auf häufige Fragen (FAQs) zu
vielen unserer Produkte sowie ggfs. aktualisierte Handbücher
finden Sie auf der Internetseite:
www.revolt-power.de
Geben Sie dort im Suchfeld die Artikelnummer oder den
Artikelnamen ein.
© REV1 – 20.09.2022 – CR//RM
ZX-3342-675
