revolt ZX-3234-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses faltbaren Solarpanels. Kompakt
zusammengefaltet haben Sie so auch unterwegs eine
Stromerzeugungsquelle im Gepäck.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
Solarpanel optimal einsetzen können.
Lieferumfang
•
Solar-Panel inkl. Anschlusskabel (5m Länge) mit MC4-
Stecker
•
Stütz-Füße
•
Schutzhülle
•
Bedienungsanleitung
Produktvarianten
•
ZX-3234: silber
•
ZX-3235: schwarz
Technische Daten
Leistung 240 Watt
Nennspannung 12 Volt DC
Ausgangsspannung bei
max. 19,5 Volt DC
Spitzenlast
Stromstärke max. 12,3 A
Leerlaufspannung 21,8 Volt DC
Kurzschluss-Strom 13,3 A
Schutzart IP45
Maße 79 x 77 x 7 cm
Gewicht 17,5 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Faltbares Solarpanel
mit monokristallinen Solarzelle, 240 Watt

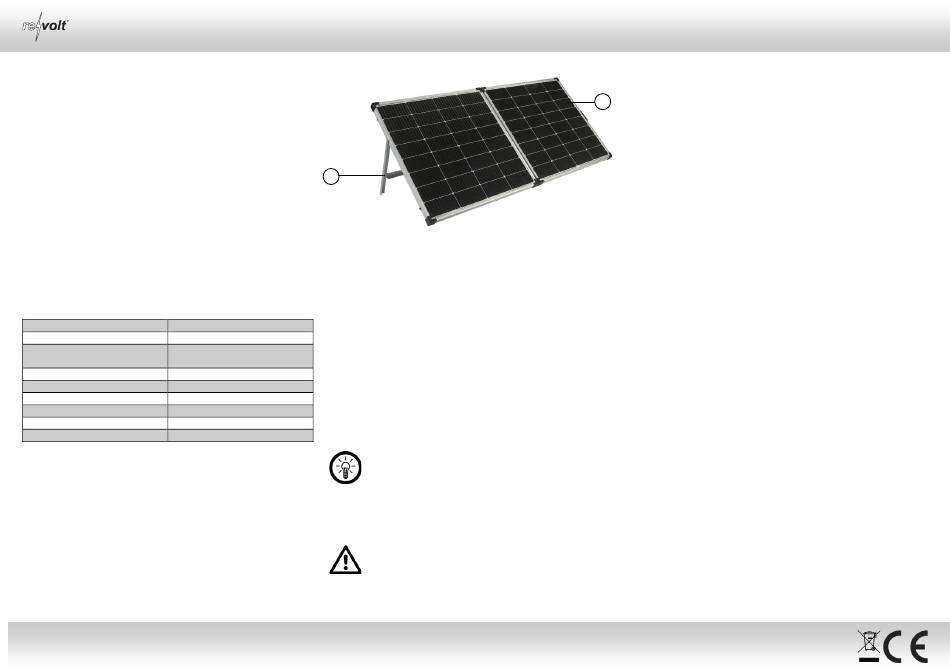

Produktdetails
1
1. Stütz-Füße
2. Solarzellen
Inbetriebnahme
Positionierung
• Stellen Sie das Solarpanel an einem Ort mit möglichst
starker und lang währender Sonnenwirkung auf.
• Richten Sie das Panel so aus, dass es die längst mögliche
Zeit direktem Sonnenlicht ausgesetzt ist. Üblicherweise
bietet sich hierfür – in Abhängigkeit örtlicher
Gegebenheiten – ein höher gelegener Standpunkt mit
einer Ausrichtung nach Süden an.
Verwendung
•
Schließen Sie das Solarpanel mithilfe eines Ladereglers an
einen Stromspeicher, z.B. 12-Volt-Batterie, oder an einen
Verbraucher an.
HINWEIS:
Der Laderegler kontrolliert den Stromfluss sowie
Ladevorgang und verhindert einen Stromrückfluss von
der Batterie zum Solarpanel.
An bewölkten Tagen wird zudem nur ein Bruchteil der
Nennleistung erreicht.
ACHTUNG!
Wenn Sie das Solarpanel am oder im Auto
verwenden, nutzen Sie es keinesfalls im
Straßenverkehr!
Bedienungsanleitung – Seite 1
Sicherheitshinweise
•
Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
2
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
•
Die Installation und Inbetriebnahme darf nur von
zugelassenen Elektrofachkräften erfolgen.
•
Die Module der Anlage dürfen nur entsprechend ihrer
Eignung eingesetzt werden.
•
Achten Sie bei der Montage darauf, dass die örtlich gültigen
Baubestimmungen, Normen und
Unfallverhütungsvorschriften eingehalten werden.
•
Gewährleisten Sie, dass die notwendigen Sicherheits-
hinweise für Montage und Betrieb weiterer Komponenten
ebenfalls befolgt werden.
•
Solarmodule erzeugen Strom. Werden sie dem Licht
ausgesetzt, stehen sie unter Spannung und können eine
Gefahr darstellen.
•
Während der mechanischen und elektrischen
Installationsarbeiten dürfen keine Schmuckstücke aus Metall
getragen werden!
•
Halten Sie Feuchtigkeit von Werkzeugen und Arbeitsumfeld
fern! SchlieZXßen Sie die Solarmodule und Leitungen nur
mit trockenen Steckern an!
•
Gehen Sie mit äußerster Vorsicht und Sorgfalt vor! Führen
Sie alle Arbeiten an Leitungen nur mit isolierten Werk-
zeugen aus und tragen Sie zusätzlich Isolierhandschuhe!
•
Führen Sie keine elektrisch leitenden Teile in die
Steckverbinder der Module ein.
•
Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
•
Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
•
Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
•
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
•
Auch bei geringer Sonneneinstrahlung / geringem Licht
entstehen durch die Reihenschaltung von Solarmodulen sehr
hohe Gleichspannungen, die bei Berührung lebensgefährlich
sind! Insbesondere ist die Möglichkeit von Sekundärschäden
(z.B. Sturz vom Dach) bei Stromschlägen zu
berücksichtigen!
•
Berühren Sie niemals gleichzeitig den Plus- und den Minus-
Anschluss.
© REV1 – 18.03.2022 – DD//RM
ZX-3234-675
ZX-3235-675
