revolt ZX-3220-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses faltbaren Solarpanels. Kompakt
zusammengefaltet haben Sie so auch unterwegs eine
Stromerzeugungsquelle im Gepäck.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
Solarpanel optimal einsetzen können.
Lieferumfang
•
Faltbares Solarpanel mit MC4-Anschluss und Laderegler
•
Stromkabel XT60 auf Anderson
•
Stromkabel XT60 auf Hohlstecker 5,5 x 2,5 mm
•
Bedienungsanleitung
Technische Daten
Output USB1 5V DC 2,4A
5V DC 3A, 9V DC 2A, 12V
Output USB2
DC 1.5A (QC 3.0)
5V DC 3A, 9V DC 3A, 12V
Outbut Typ-C DC 3A, 20V DC 2.25A (PD
45W)
Max. Spannung (Vmp) 18 V
Max. Strom (Imp) 5,55 A
Leerlaufspannung (Voc) 22,5 V DC
Kurzschlussstrom (Isc) 5,83 A DC
Leistungsaufnahme 100 W
Leistungstoleranzbereich ± 5%
Betriebstemperatur - 10 bis + 65 ° C
Maße 1052 x 765 x 4 mm
Gewicht 6200 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

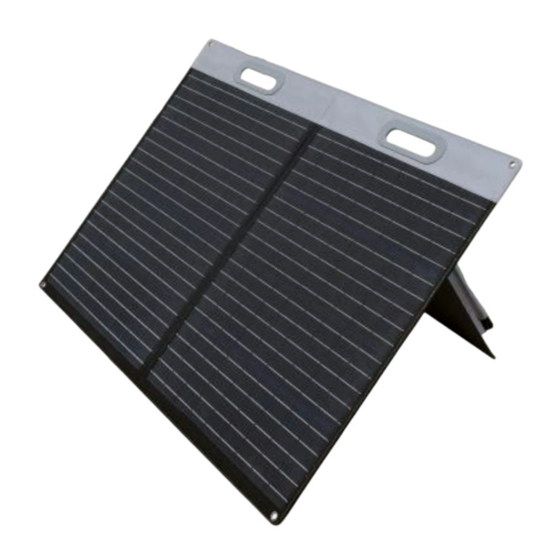

Faltbares Solarpanel
mit monokristallinen Solarzellen, aufstellbar, 100 Watt

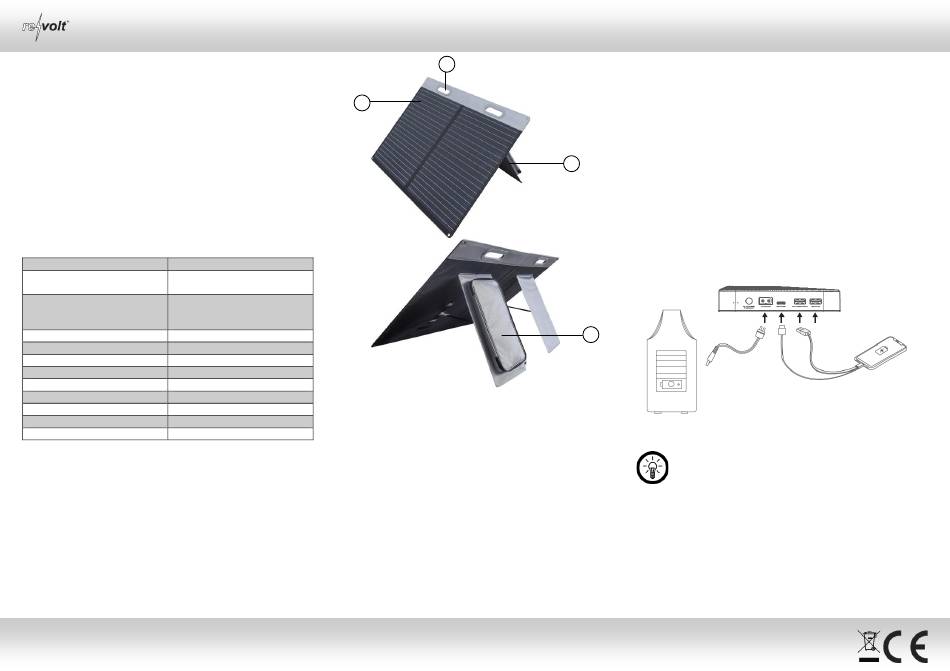

Produktdetails
2
1
1. Solarzellen
2. Tragegriffe
3. Stützfüße
4. Tasche
Inbetriebnahme
Bitte beachten Sie vor der Verwendung folgende Hinweise zur
Ausrichtung des Solarpanels:
•
Stellen Sie das Solarpanel so auf, dass möglichst lang
möglichst direkte Sonneinstrahlung erfolgt. Schon eine
Glasscheibe zwischen Sonne und Solarpanel kann die
Leistung des Solarpanels erheblich verringern.
•
Es sollte kein Schatten auf das Solarpanel fallen, weder zum
aktuellen noch zukünftigen Zeitpunkt.
•
Die Sonnenstrahlen sollten am besten im rechten Winkel
(90°) auf das Solarpanel auftreffen.
Bedienungsanleitung – Seite 1
•
Besonders geeignet sind höher gelegene und nach Süden
gerichtete Standpunkte.
•
An bewölkten Tagen kann nur ein Bruchteil der Leistung
erzeugt werden.
•
Abschirmende Objekte wie z.B. Mauern oder Bäume
verringern die Leistung des Solarpanels.
Verwendung
1. Klappen Sie die Solarmodule aus und spreizen Sie die
3
Halterung.
2. Schließen Sie ein handelsübliches USB-Kabel an den
Ausgangsanschluss an oder verwenden Sie es zum Aufladen
verschiedener Notebooks, Computer und Powerbank.
3. Legen Sie das Telefon, Tablet oder die Kamera nicht in
direktes Sonnenlicht oder in eine überhitzte Umgebung.
Legen Sie das Gerät in die Tasche des Panels oder stellen
Sie es in den Schatten.
4
HINWEIS:
Sie können die Ladegeschwindigkeit erhöhen, indem
Sie ein weiteres Solarpanel der gleichen Art mit Ihrem
Solarpanel verbinden. Verwenden Sie hierzu das im
Lieferumfang enthaltene Anschlusskabel „XT60 auf
Hohlstecker", um zwei Panels in Reihe zu schalten.
Stecken Sie den Hohlstecker des Anschlusskabels an
den DC-Input (parallel port) und verbinden es dann mit
dem gelben XT60-Anschluss an Solarpanel 2. Durch
das Aneinanderreihen von 2 Solarpanels wird die
Gesamtspannung erhöht und Ihre elektrischen
Verbraucher werden schneller geladen.
© REV2 – 27.12.2021 – MF/DD//RM
ZX-3220-675
