revolt ZX-3070-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solarpanels. Versorgen Sie sich
mit Energie völlig unabhängig vom Stromnetz. Diese kompakte
Solarzelle sammelt das Sonnenlicht und wandelt es in wertvolle
Energie um.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Solar-
panel optimal einsetzen können.
Lieferumfang
• Solar-Panel
• Anschlusskabel (5 m Länge) mit Batterie-Klemmen
• Anschlusskabel (5 m Länge) mit blanken Enden
• Stütz-Füße
• Schutzhülle
• Bedienungsanleitung
Technische Daten
Leistung
Nennspannung
Ausgangsspannung bei Spitzenlast
Stromstärke
Leerlaufspannung
Kurzschluss-Strom
Schutzart
Maße
Gewicht
Positionierung
• Stellen Sie das Solarpanel an einem Ort mit möglichst star-
ker und lang währender Sonnenwirkung auf.
• Richten Sie das Panel so aus, dass es die längst mögliche
Zeit direktem Sonnenlicht ausgesetzt ist. Üblicherweise
bietet sich hierfür – in Abhängigkeit örtlicher Gegebenheiten
– ein höher gelegener Standpunkt mit einer Ausrichtung
nach Süden an.
Verwendung
• Schließen Sie das Solarpanel mittels Anschlusskabel mit
Batterie-Klemmen an eine 12-Volt-Autobatterie an.
• Achten Sie dabei auf die korrekte Polung: rotes Kabel an
Pluspol, schwarzes Kabel an Minuspol
Kundenservice: 07631 / 360 – 350
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
• Achten Sie zudem auf die korrekte Anschluss-Reihen-
folge: rotes Kabel zuerst an Pluspol anschließen und
schwarzes Kabel danach an Minuspol anschließen
• Oder schließen Sie das Solarpanel mittels Anschlusskabel
mit blanken Enden an einen Laderegler oder ein anderes
Gerät an, das zum Laden / zur Stromversorgung durch das
Solar-Panel geeignet ist.
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der Funkti-
onsweise dieses Produktes vertraut zu machen. Bewahren
Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf
zugreifen können.
• Die Installation und Inbetriebnahme darf nur von zugelasse-
nen Elektrofachkräften erfolgen.
• Die Module der Anlage dürfen nur entsprechend ihrer
Eignung eingesetzt werden.
• Achten Sie bei der Montage darauf, dass die örtlich gültigen
Baubestimmungen, Normen und Unfallverhütungsvorschrif-
260 Watt
ten eingehalten werden.
12 Volt DC
• Gewährleisten Sie, dass die notwendigen Sicherheits-
max. 18 Volt DC
hinweise für Montage und Betrieb weiterer Komponenten
max. 14,44 A
ebenfalls befolgt werden.
22,32 Volt DC
• Solarmodule erzeugen Strom. Werden sie dem Licht ausge-
15,1 A
setzt, stehen sie unter Spannung und können eine Gefahr
IP45
darstellen.
118 x 66,5 x 8 cm
• Während der mechanischen und elektrischen Installations-
19 kg
arbeiten dürfen keine Schmuckstücke aus Metall getragen
werden!
• Halten Sie Feuchtigkeit von Werkzeugen und Arbeitsumfeld
fern! Schließen Sie die Solarmodule und Leitungen nur mit
trockenen Steckern an!
• Gehen Sie mit äußerster Vorsicht und Sorgfalt vor! Führen
Sie alle Arbeiten an Leitungen nur mit isolierten Werk-
zeugen aus und tragen Sie zusätzlich Isolierhandschuhe!
• Führen Sie keine elektrisch leitenden Teile in die Steckver-
binder der Module ein.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
• Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.

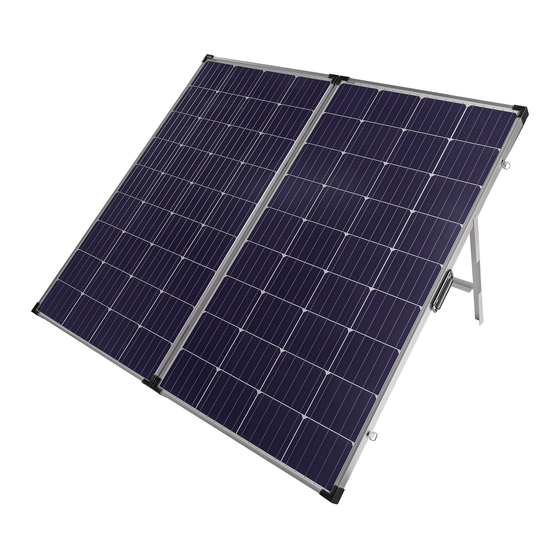

Faltbares mobiles Solar-Panel
mit monokristallinen Zellen, 260 Watt
Bedienungsanleitung – Seite 1
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
• Auch bei geringer Sonneneinstrahlung / geringem Licht
entstehen durch die Reihenschaltung von Solarmodulen
sehr hohe Gleichspannungen, die bei Berührung lebensge-
fährlich sind! Insbesondere ist die Möglichkeit von Sekun-
därschäden (z.B. Sturz vom Dach) bei Stromschlägen zu
berücksichtigen!
• Berühren Sie niemals gleichzeitig den Plus- und den Minus-
Anschluss.
• Trennen Sie niemals die Gleichstromleitungen mittels der
Steckverbindungen vom Wechselrichter.
• Technische Änderungen und Irrtümer vorbehalten.
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fach-
gerechte Entsorgung wenden Sie sich bitte an die öffentlichen
Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort
einer solchen Sammelstelle und über ggf. vorhandene Mengen-
beschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den
Informationen der jeweiligen Gemeinde.
Konformitätserklärung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-3070 in
Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU +
(EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet.
Qualitätsmanagement
Dipl. Ing. (FH) Andreas Kurtasz
Die ausführliche Konformitätserklärung finden Sie unter
www.pearl.de/support. Geben Sie dort im Suchfeld die
Artikelnummer ZX-3070 ein.
Informationen und Antworten auf häufige Fragen (FAQs) zu
vielen unserer Produkte sowie ggfs. aktualisierte Handbücher
finden Sie auf der Internetseite:
www.revolt-power.de
Geben Sie dort im Suchfeld die Artikelnummer oder den
Artikelnamen ein.
© REV1 – 16.11.2020 – GW//RM
ZX-3070-675
