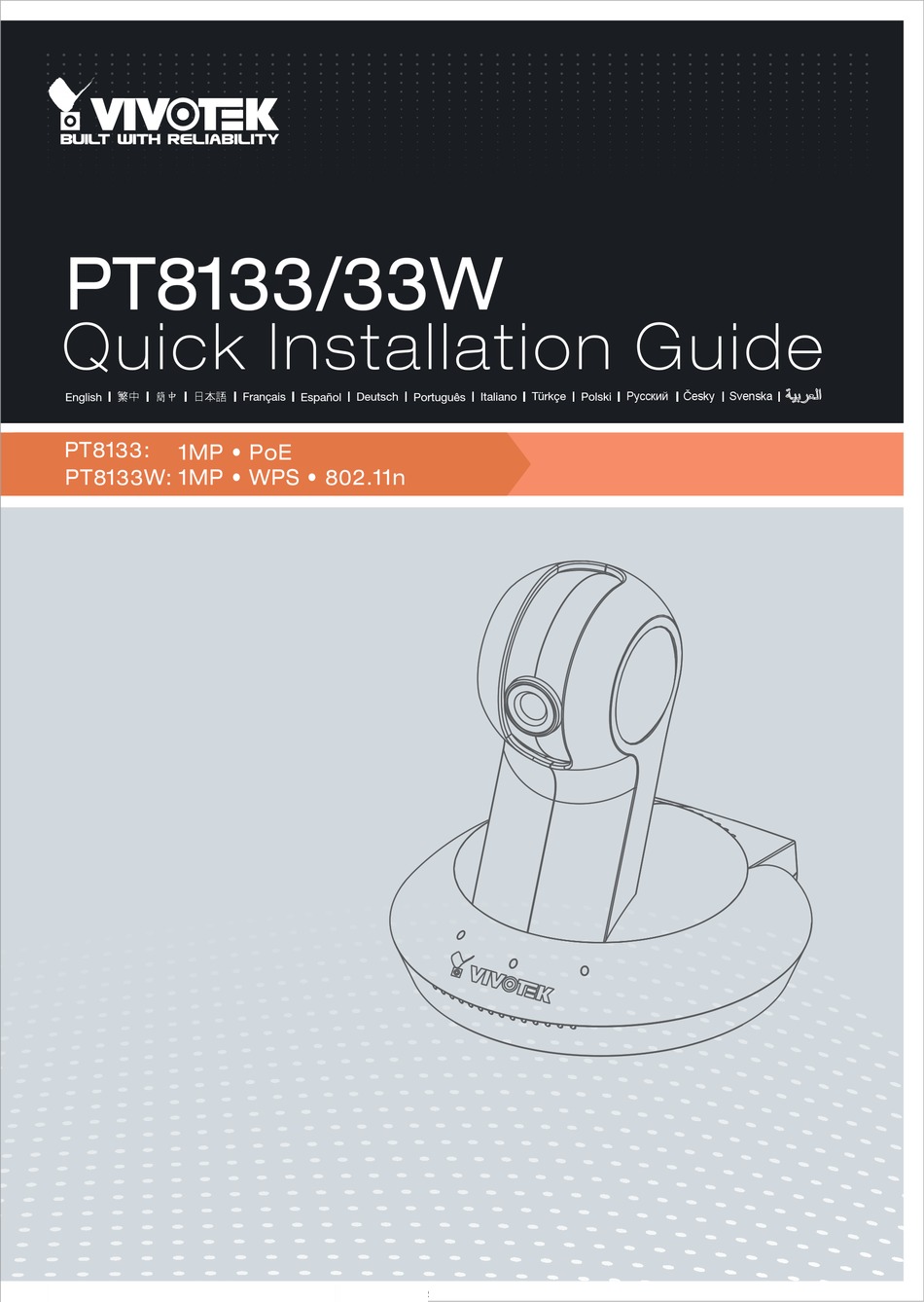

- Seite 1 PT8133/33W Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Deutsch Italiano Türkçe English Français Español Português Polski PT8133: 1MP • PoE PT8133W: 1MP • WPS • 802.11n...
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera abschalten. nass oder feucht geworden sein sollte, schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler. - Seite 3 Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in Schwenken und Neigen Sie die die Netzwerkkamera einführen. Netzwerkkamera nicht manuell, wenn sie eingeschaltet ist. DE - 74...
-
Seite 4: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren PT8133/33W Netzadapter Antenne Schrauben (Nur PT8133W) Kurzinstallationsanleitung / Software-CD Garantiekarte Montage-Set & Fußpolster DE - 75... -
Seite 5: Beschreibung Der Teile
Beschreibung der Teile Vorderseite Objektiv und Manueller Fokusring Antenne Status LED Nummer LED Status Beschreibung Rot leuchtend Eingeschaltet und System startet Rote LED aus Ausschalten Blinkt alle 1 Sek. grün + Rot leuchtend Netzwerk angeschlossen (Herzschlag) Grüne LED aus + Rot leuchtend Netzwerkfehler Blinkt alle 0,15 Sek. -
Seite 6: Hardwareinstallation
Hardwareinstallation Montage der Netzwerkkamera - Deckenmontage 1. Nutzen Sie die Öffnungen an der Montagehalterung als Schablone zur Markierung der Positionen, an denen Löcher in die Decke gebohrt werden sollen. Bohren Sie zwei Löcher in die Decke; bringen Sie die Plastikdübel an. 2. -
Seite 7: Montage Der Netzwerkkamera - Wandmontage
Montage der Netzwerkkamera - Wandmontage 1. Nutzen Sie die Öffnungen an der Montagehalterung als Schablone zur Markierung der Positionen, an denen Löcher in die Decke gebohrt werden sollen. Bohren Sie zwei Löcher in die Wand; bringen Sie die Plastikdübel an. 2. - Seite 8 Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Schließen Sie die Kamera über ein Ethernet Kabel an einen Switch an. 2. Schließen Sie das der Kamera beiliegende Netzteil an eine Steckdose an. Ethernet-Switch HINWEIS: Die PT8133W ist mit einer Antenne ausgestattet. Sie sollte durch Drehen im Uhrzeigersinn zur Anbringung des zugehörigen Anschlusses installiert werden.
-
Seite 9: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Verwendung eines PoE-fähigen Switch Die PT8133 Netzwerkkamera ist PoE-fähig, was eine Übertragung von Strom und Daten über ein einzelnes Ethernetkabel ermöglicht. Folgen Sie der unten stehenden Abbildung zum Anschluss der Kamera an einen PoE-fähigen Switch über ein CAT5e Ethernetkabel. -
Seite 10: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkka- meras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Se- riennummer auf dem Verpackungsetikett, um eine Verwaltungssitzung mit der Netzwerk- kamera im Browser zu öffnen. - Seite 11 Betriebsfertig 1. Eine Browsersitzung mit der Netzwerkkamera sollte wie unten abgebildet angezeigt werden. 2. Sie sollten das Live-Video der Kamera sehen. In einer Umgebung mit mehreren Kam- eras können Sie auch die 32-Kanal Aufnahmesoftware von der Software-CD installieren. Weitere Informationen zur Installation erhalten Sie in den entsprechenden Dokumenten. Wireless Mega-Pixel Network Camera Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD.
-
Seite 12: Konfiguration Der Drahtlosverbindung
Konfiguration der Drahtlosverbindung (PT8133W) 1. Stellen Sie sicher, dass Ihr AP (Access Point) und Betriebssystem die WPS (Wi- Fi Protected Setup) Funktionen unterstützen. WPS ermöglicht eine einfache Einrichtung mit kompatiblen APs. 2. Schließen Sie die Kamera über ein LAN-Kabel an, öffnen Sie eine Webkonsole und rufen Sie die Seite Konfiguration ->... - Seite 13 HINWEIS: 1. WPS funktioniert möglicherweise nicht, wenn der AP als „versteckte“ SSID konfiguriert ist. 2. Wenn die Kamera innerhalb von 2 Minuten keinen AP entdecken kann, wird die Drahtloseinrichtung abgebrochen. 3. Wenn die Kamera mit einer festen IP außerhalb des Netzwerksegments des APs versehen ist, wird die Drahtloseinrichtung fehlschlagen.
