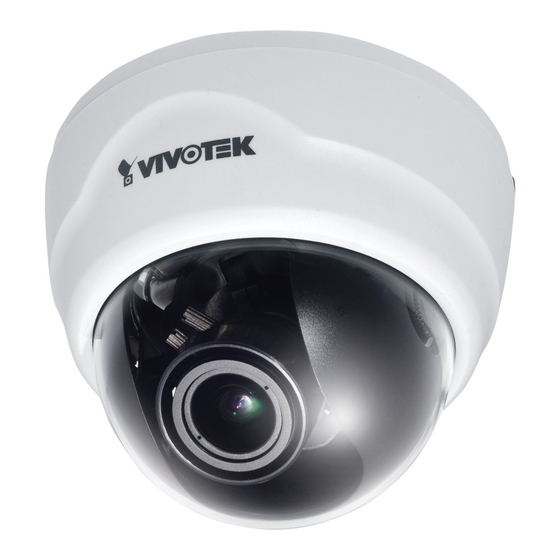

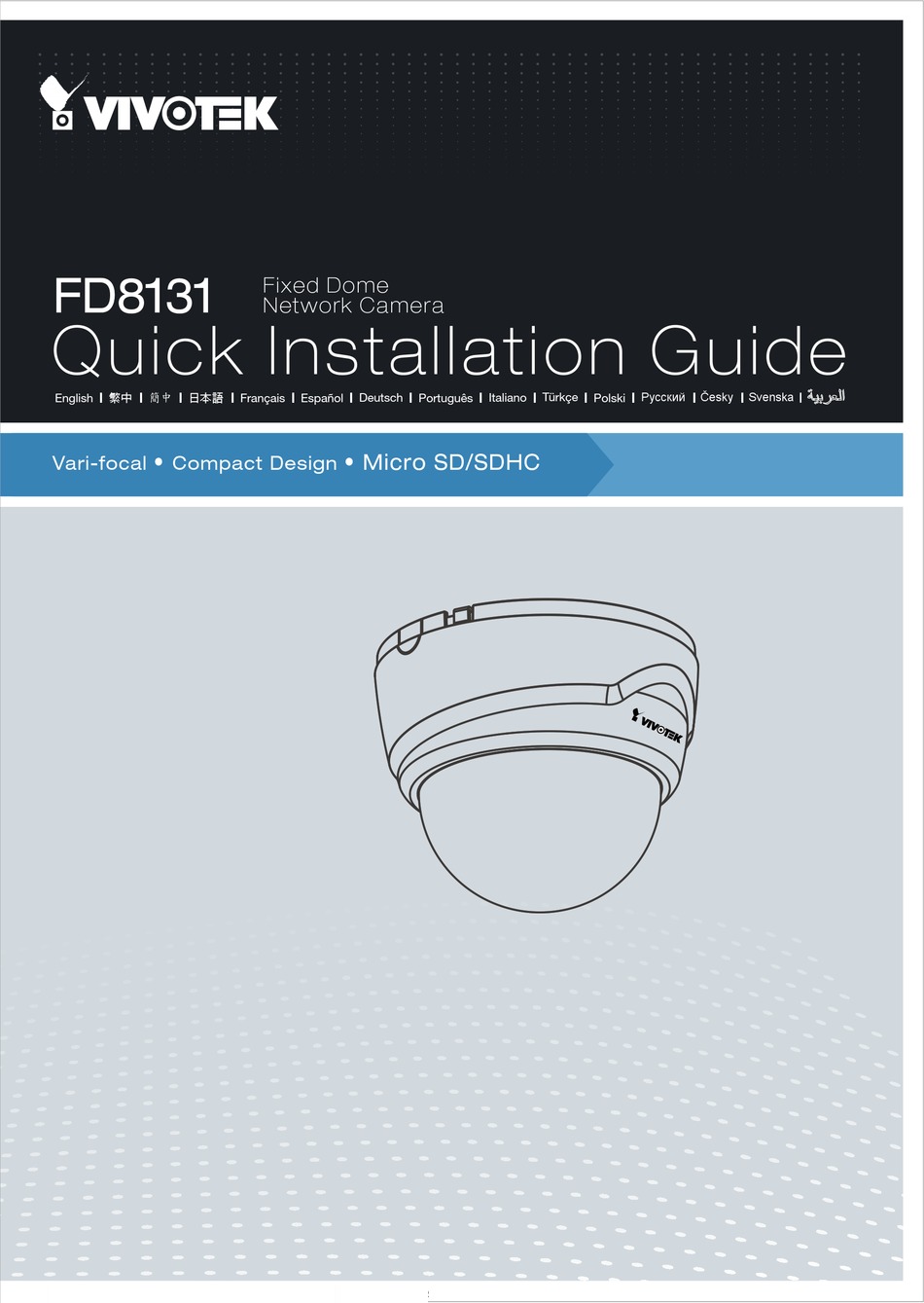

- Seite 1 FD8131 Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Deutsch Italiano Türkçe English Français Español Português Polski • • Micro SD/SDHC Vari-focal Compact Design...
- Seite 2 Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera nass oder feucht geworden sein sollte, abschalten. schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
- Seite 3 Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. DE - 68...
-
Seite 4: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD8131 Ausrichtungsaufkleber Drill hole Cable hole Drill hole RJ45 Buchse an Buchse Software-CD Steckvorrichtung / Schrauben / Klemmstück Kurzinstallationsanleitung / Garantiekarte FD8131 Fixed Dome Network Camera Quick Installation Guide Türkçe Русский Česky Svenska English 繁中 簡中 日本語 Français Español... -
Seite 5: Beschreibung Der Teile
Folgen Sie zunächst den unten stehenden Anweisungen, um das Kuppelgehäuse zu entfernen. Drehen Sie die Befestigungsklammern entgegen dem Uhrzeigersinn, um das Kugelgehäuse zu lösen (im Uhrzeigersinn, wenn Sie von unten nach oben schauen.) Haubenabdeckung Network Camera Model No: FD8131 Notieren Sie sich die MAC-Adresse, MAC:0002D107258A bevor Sie die Kamera installieren. RoHS This device complies with part 15 of the FCC rules. - Seite 6 Entfernen Sie anschließend die schwarze Abdeckung wie unten gezeigt. Neigungseinstellungsschraube Mit dem kinderleichten Installationsdesign und der sehr kompakten Größe kann diese Netzwerkkamera sehr einfach in Innenräumen angebracht werden. Deckenbefestigung Wandbefestigung 1. Bringen Sie den Aufkleber an der Decke/Wand an. 2. Bohren Sie durch die beiden Kreise des Aufklebers zwei Löcher in die Decke/Wand.
- Seite 7 6. Bringen Sie die mitgelieferte Klemmplatte gegen die EMI Strahlung am Kabel an. Die Klemmplatte sollte mindestens 5 cm vom Gerät entfernt sein. 5 cm 7. Verbinden Sie das Erdungskabel mit einem geerdeten Leiter oder einer geerdeten metal- lischen Oberfläche. Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1.
-
Seite 8: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Seite 9: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerk- kameras in demselben LAN. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC- Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet... - Seite 10 Betriebsfertig 1. Eine Browsersitzung mit der Netzwerkkamera sollte wie unten abgebildet angezeigt werden. 2. Sie sollten das Live-Video der Kamera sehen. In einer Umgebung mit mehreren Kam- eras können Sie auch die 32-Kanal Aufnahmesoftware von der Software-CD installieren. Weitere Informationen zur Installation erhalten Sie in den entsprechenden Dokumenten. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD.
-
Seite 11: Objektiv Einstellen
Objektiv einstellen Stellen Sie das Kameraobjektiv, ausgehend vom empfangenen Live-Bild, auf den gewünschten Ansichtswinkel ein: 1. Drehen Sie das Objektivmodul nach links und rechts. 2. Lösen Sie die Neigungseinstellungsschrauben an beiden Seiten der Kamera und drehen Sie das Linsenmodul dann nach oben und unten. Ziehen Sie die Schrauben nach Abschluss wieder fest. -
Seite 12: Anpassen Des Zoomfaktors Und Des Fokusbereichs
Anpassen des Zoomfaktors und des Fokusbereichs 1. Zum Anpassen der Vergrößerung (Zoom) lösen Sie die Zoomeinstellung. Nach der Einstellung ziehen Sie die Zoomeinstellung wieder an. 2. Zum Anpassen des Fokus (Schärfe) lösen Sie die Fokuseinstellung. Nach der Einstellung ziehen Sie die Fokuseinstellung wieder an. Abschluss 1. - Seite 13 P/N:625018300G Rev. 1.0 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
