Toro Multi-Pro 5800 Installationsanweisungen Seite 2

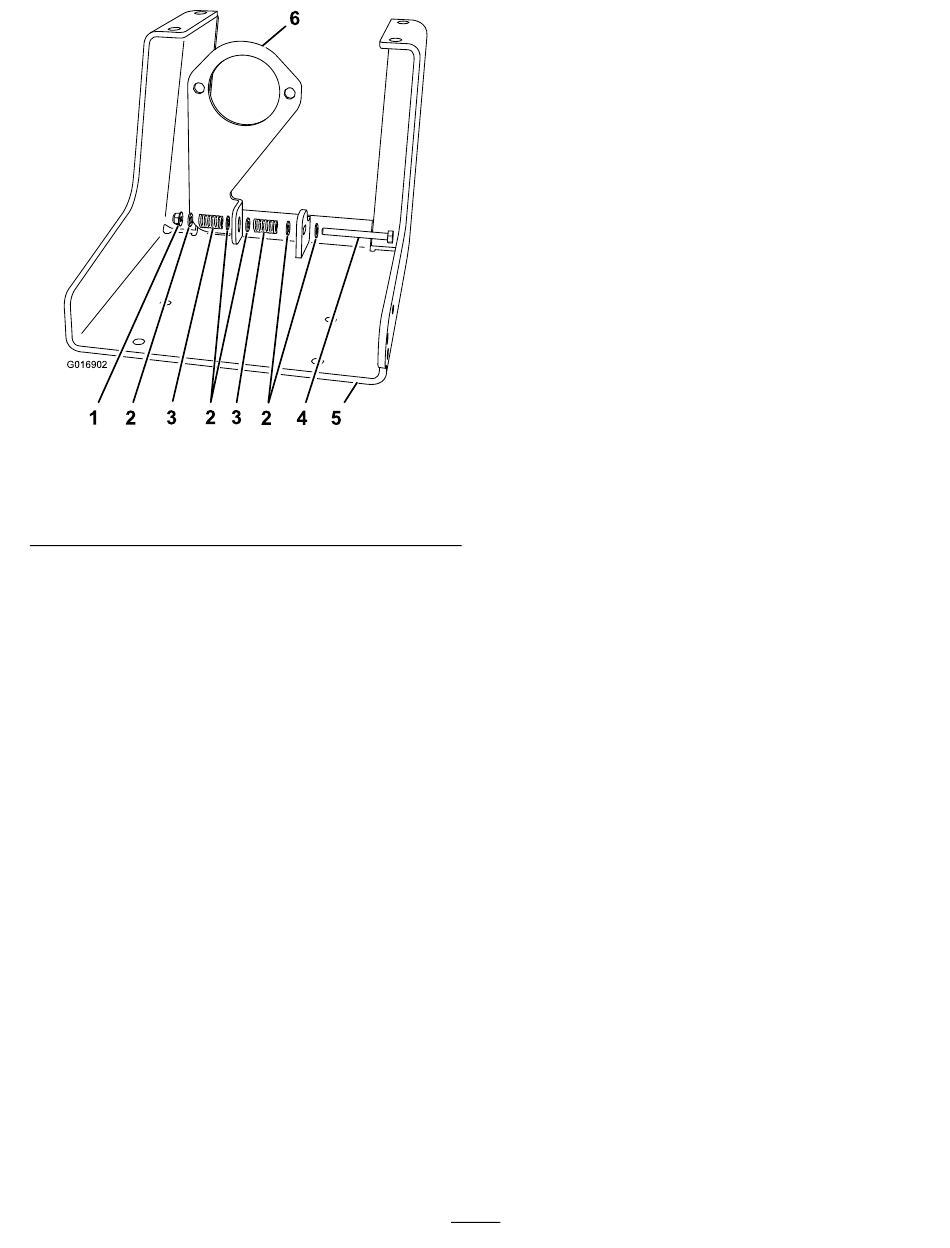

G016902
1 2 3 2
1. Bundmutter
2. Scheibe
3. Druckfeder
5. Schieben Sie die folgenden Teile in der folgenden
Reihenfolge auf die Dämpferschraube: Eine
Scheibe (Bestellnummer 3256-23), eine Feder
(Bestellnummer 110-5331) und eine Scheibe
(Bestellnummer 3256-23) (Bild 2).
6. Stecken Sie die Dämpferschraube (mit den in Schritt
5 aufgeführten Teilen) in das Plattenloch (Bild 2).
7. Schieben Sie die folgenden Teile in der folgenden
Reihenfolge auf die Dämpferschraube: Eine
Scheibe (Bestellnummer 3256-23), eine Feder
(Bestellnummer 110-8331) und eine Scheibe
(Bestellnummer 3256-23) und befestigen sie mit
einer Sicherungsmutter (Bestellnummer 104-8300)
(Bild 2).
8. Ziehen Sie die Mutter an, bis Sie bündig an der Feder
und den zwei Schraubengewinden anliegt, die über
die Sicherungsmutter herausragen.
6
3 2 4 5
Bild 2
4. Dämpferschraube
5. Pumpenbefestigungshalterung
6. Motorbefestigungsplatte
2
