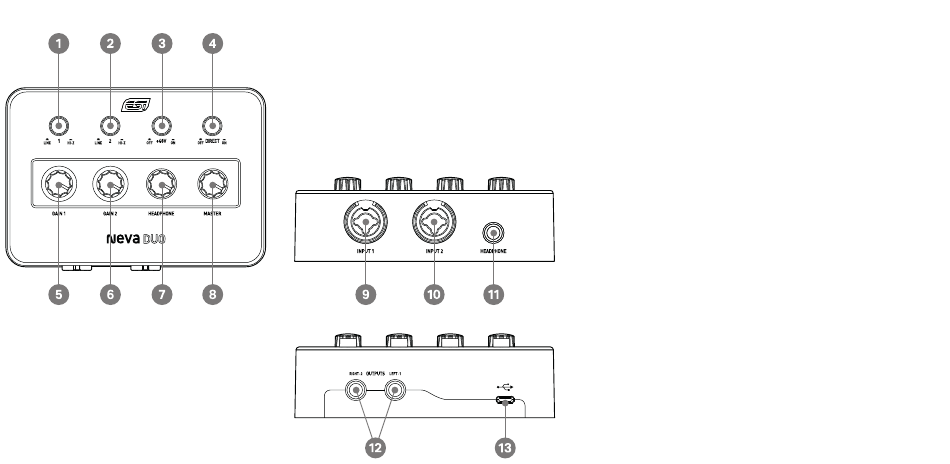

Anschlüsse und Funktionen
für Eingang 1 zur Umschalt-
1 - Line Hi- Z Schalter 1
ung zwischen Line/Mikrofon und Hi-Z Signalen.
für Eingang 2 zur Umschalt-
2 - Line Hi- Z Schalter 2
ung zwischen Line/Mikrofon und Hi-Z Signalen.
3 - +48V P hantoms peis ung S chal ter
versorgung von Kondensatormikrofonen (das ESI-
Logo leuchtet rot wenn aktiv, ansonsten orange).
zur Aktivierung des
4 - Dir ect Monitor ing S chal ter
Mithörens von Eingangssignalen.
5 - Gain- R egl er 1
Steuerung des Eingangspegels von Eingang 1.
6 - Gain- R egl er 2
Steuerung des Eingangspegels von Eingang 2.
7 - K opfhör er - R egler
lautstärke.
8 - Mas ter - R egler
gangspegels der Line-Ausgänge (Abhöre).
für die Strom-
mit LED-Ring zur Anzeige zur
mit LED-Ring zur Anzeige zur
zur Steuerung der Kopfhörer-
zur Steuerung des Master-Aus-
zur Verbindung über XLR-Kabel mit
9 - XL R / K l ink e Comboeingang 1
einem Mikrofon bzw. über 6.3mm Klinkenkabel für Line-Signale oder
für eine E-Gitarre.
zur Verbindung über XLR-Kabel mit
10 - XL R / K l ink e Comboeingang 2
einem Mikrofon bzw. über 6.3mm Klinkenkabel für Line-Signale oder
für eine E-Gitarre.
zum Anschluss eines Kopfhörers.
11 - K opfhör er - Aus gang
zum Anschluss über Klinkenkabel an die Abhöre
12 - Line- Ausgang 1 / 2
(z.B. Aktivlautsprecher) für das Mastersignal in Stereo (links / rechts).
zur Verbindung mit Mac, PC oder mit einem Mobil-
13 - USB-C Anschluss
gerät über das mitgelieferte Kabel.
Allgemeine Hinweise
Warenzeichen: ESI, Neva und Neva Duo sind Warenzeichen von ESI
Audiotechnik GmbH. Windows ist ein eingetragenes Warenzeichen der
Microsoft Corporation. Andere Produkt- und Markennamen sind Waren-
zeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.
Kontakt: Für technische Anfragen wenden Sie sich an Ihren Händler
oder den ESI-Vertrieb. Sie finden Kontaktdaten unter www.esi-audio.de,
in Deutschland erreichen Sie den Support unter 07152 / 398880.
Weitere Hinweise: Leistungsmerkmale, Spezifikationen und weitere
Angaben können sich jederzeit ohne Ankündigung ändern. Beachten
Sie unsere Webseite www.esi-audio.de mit aktuellen Informationen.
Hersteller: ESI Audiotechnik GmbH, Mollenbachstr. 14, D-71229
Leonberg, Deutschland
