Installation Der Steuereinheit - indexa SGK5010 Installations- Und Bedienungsanleitung

7. Installation der Steuereinheit

Die Installation der Steuereinheit darf nur durch eine
Elektrofachkraft vorgenommen werden!

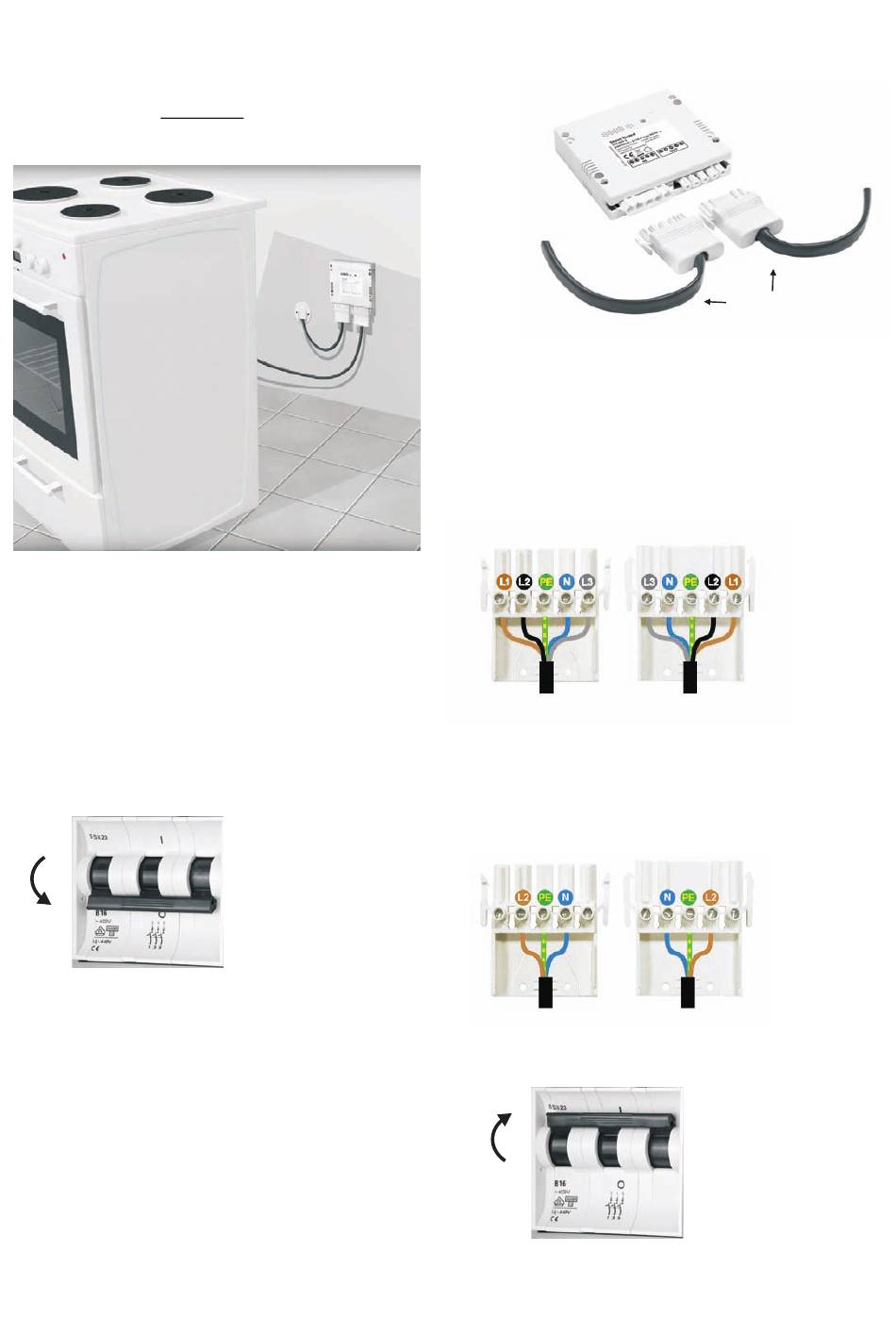

Die Steuereinheit wird an der Wand
Herdanschlussdose installiert.
WICHTIG:
!
Die Steuereinheit darf nicht zugedeckt oder blockiert
werden und muss eine uneingeschränkte Luftzufuhr zu
allen Seiten haben.
!
Es dürfen keine Wasserspritzer auf die Steuereinheit
gelangen.
!
Trennen Sie die Spannung über den Leitungsschutzschalter.
WICHTIG: gegen Wiedereinschalten sichern!
!
Befestigen Sie die Steuereinheit mit Schrauben an der
Wand. Schließen Sie die mitgelieferten Anschlussstecker an
das Herdanschlusskabel von der Herdanschlussdose und
die Verbindung zum Kochfeld an. Stecken Sie die
Anschlussstecker bis zum Anschlag in die Steuereinheit.
!
Stellen Sie sicher, dass alle Kabel gemäß den
entsprechenden Vorschriften sicher installiert und
verbunden sind. Überprüfen Sie noch einmal, dass auf der
hinter dem Herd neben der
Seite des Kochfeldes kein Kurzschluss besteht. Achten Sie
darauf, dass die Anschlusskabel nicht unter Zug stehen.
Spannungs-
versorgung von
Herdanschlussdose
(IN)
dreiphasiger Anschluss, max. 16 A:
IN
L1 L2 PE N L3
einphasiger Anschluss, max. 16 A:
nur über L2 verbinden
IN
L1 L2 PE N L3
!
Schalten Sie die Spannung wieder an.
Die Steuereinheit gibt einen Summton von sich.
6
Verbindung
zu Kochfeld
auftrennen
OUT
L3 N PE L2 L1
OUT
L3 N PE L2 L1
(OUT)
