Hachette KONIGSTIGER Bauanleitung Seite 3

071/seiten-kettenschutz (iii)

Werbung

71E
IM
7

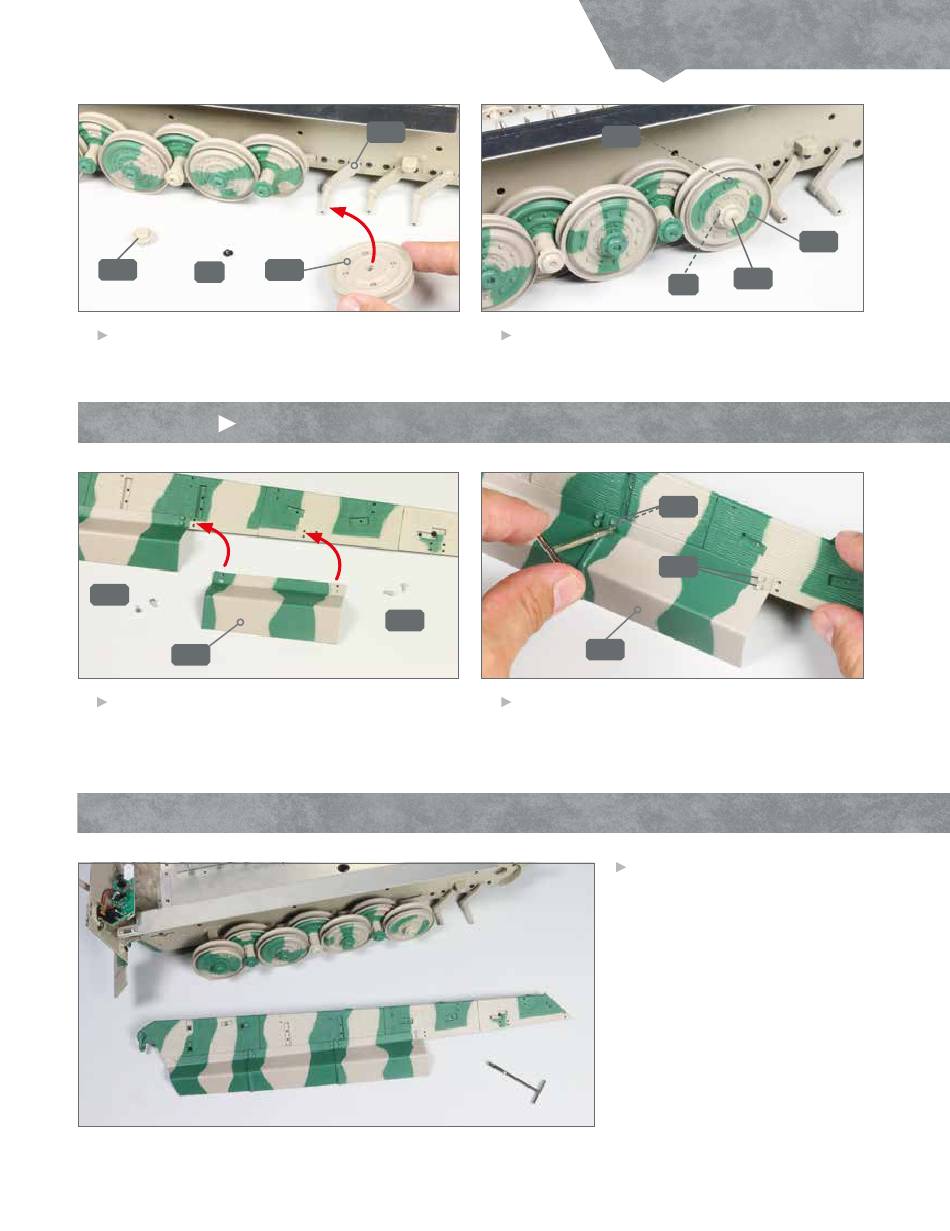

Legen Sie den Nabendeckel 71E und eine Schraube
IM bereit. Setzen Sie das Laufrad 71C auf den
drittvordersten Achsschenkel 68F, wie angedeutet.
SCHRITT 2
Anbringen des Kettenschutzes
71H
71J
1
Legen Sie die rechte Seitenwand, die zwei grünen
Schrauben 71H und die zwei dunkelgelben Schrauben
71I bereit. Führen Sie den mittleren seitlichen Ketten-
schutz 71J zur Seitenwand, wie es die Pfeile andeuten.
DAS BAUERGEBNIS
68F
71C
71I
S
68F
8
Befestigen Sie das Laufrad 71B/71C mit der Schrau-
be IM am Achsschenkel 68F und setzen Sie anschlie-
ßend den Nabendeckel 71E auf das Laufrad.
71J
2
Befestigen Sie den Kettenschutz 71J mit den je zwei
Schrauben 71H und 71I an der Seitenwand. Verwenden
Sie zum Festziehen den Sechskant-Steckschlüssel.
Das siebte Doppellaufrad wurde auf
der rechten Seite des Fahrwerks
befestigt. An der rechten Wannensei-
tenwand ist der dritte Abschnitt vom
seitlichen Kettenschutz angebracht.
B
auanleitung
S
chritt für
chritt
OM
71B
71E
IM
71H
71I
5
