clearaudio electronic Performance DC Bedienungsanleitung Seite 9

Bedienungsanleitung
2.4
Setzen Sie das Lageroberteil vorsichtig und langsam auf die geschliffene Keramik-Lagerachse auf.
Bitte gehen Sie hierbei vorsichtig vor, damit das Lager beim Aufsetzen keinen Schaden nimmt!

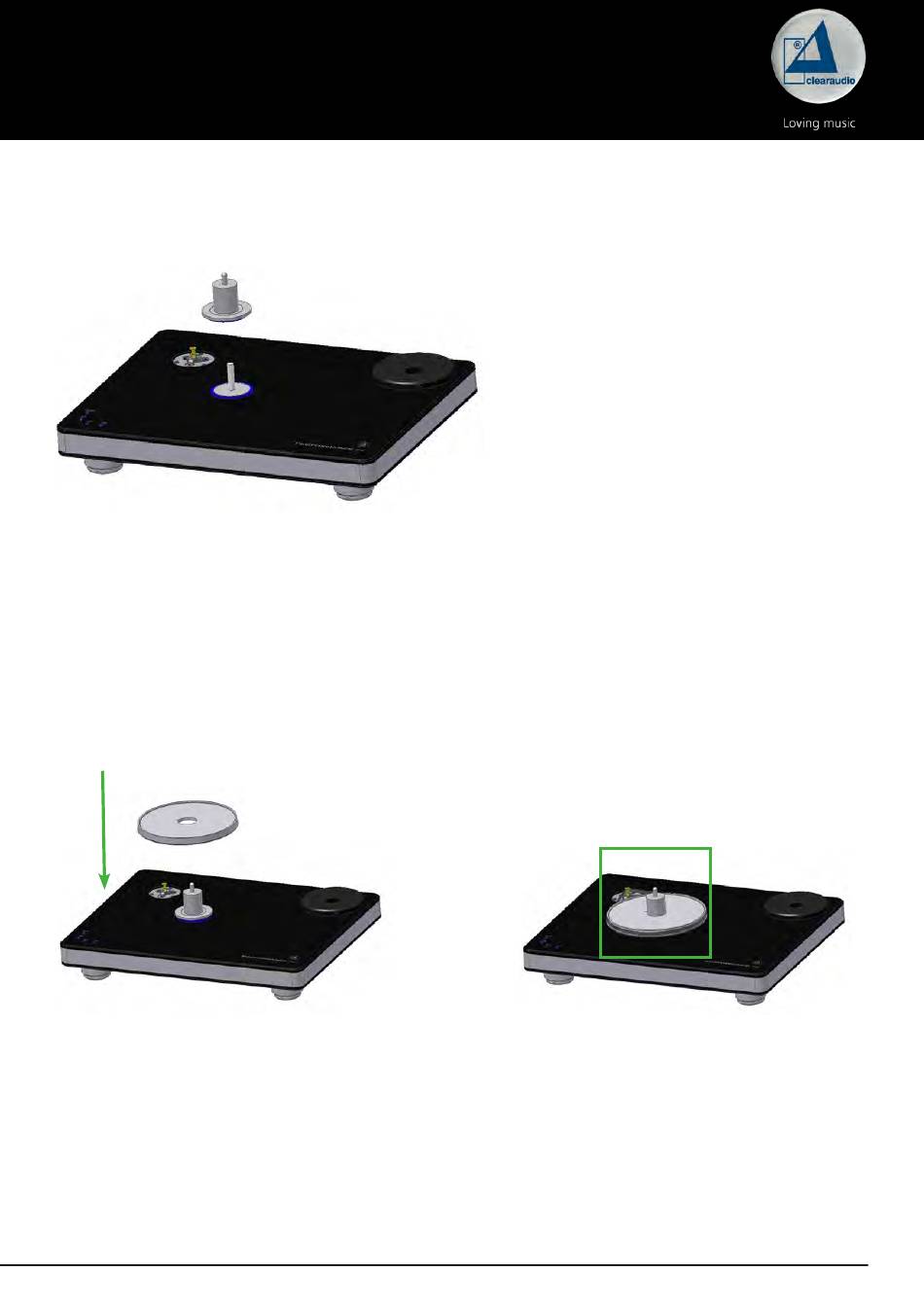

Abb. 6: Aufsetzen des Lageroberteils
2.5
Setzen Sie den Sub-Teller vorsichtig und langsam auf das Lager (siehe Abb. 7).
Bitte gehen Sie hierbei äußerst vorsichtig vor, damit das Lager beim Aufsetzen keinen Schaden
nimmt!
Nehmen Sie nun den Riemen heraus und legen Sie diesen um Motor und den Sub-Teller (siehe Abb.
7.1). Nun kann es der Fall sein, dass der Sub-Teller höher ist als der Pulley, dies ist richtig so, da das
CMB-Lager das Gewicht des Plattentellers zum Ausgleich benötigt.
Abb. 7: Aufsetzen des Sub-Tellers
Made in Germany
Abb. 7.1: Umlegen des Riemens
Seite 9
