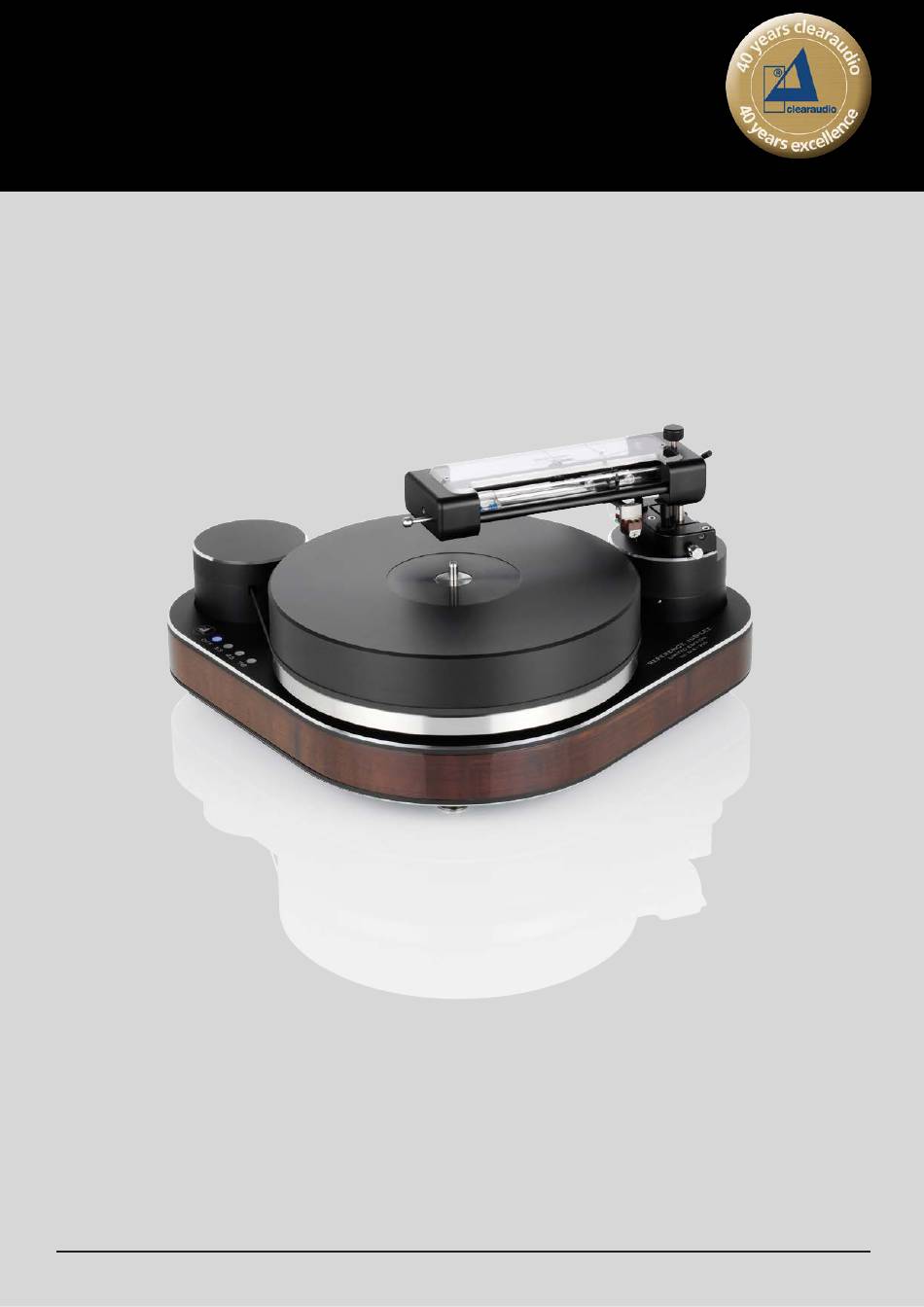

- Seite 1 Reference Jubilee Bedienungsanleitung Abb. ähnlich © clearaudio electronic GmbH, 2021-04 Made in Germany...
- Seite 2 Sehr verehrte clearaudio - Kundin, sehr verehrter clearaudio - Kunde, Reference Jubilee Sie haben sich für ein clearaudio Laufwerk entschieden, ein hochwertiges Produkt der clearaudio electronic GmbH. Die limitierte Edition, anlässlich des 40-jährigen Firmenjubiläums, kombiniert historisches Design der letzten Jahrzehnte mit neuen technischen Entwicklungen. Reference Jubilee Um den vollen Klanggenuss des Laufwerkes nutzen zu können, lesen Sie bitte...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ............4 2. Lieferumfang ................5 - 6 3. Aufbau .................7 - 12 4. Montage Tonarm und Tonabnehmer ........13 5. Inbetriebnahme und Kalibrierung der Geschwindigkeit ..14 - 15 6. Besondere Hinweise .............15 7. Technische Daten ..............16 Garantieinformationen .............17 - 18 Made in Germany Seite 3... -
Seite 4: Verpackungsübersicht
Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Zubehör, Bedienungsanleitung, Garantiekarte, Qualitätskarte Reference Jubilee Laufwerkskörper mit eingesetztem Lagerunterteil und montierter Motoreinheit Edelstahl-Sub-Teller, Plattenteller, Lageroberteil, Motorabdeckung, optional Klappbasis für TT2/TT3 Tangential Tonarm Abb. 1: Verpackungsübersicht üb Seite 4 © clearaudio electronic GmbH, 2021-04... -
Seite 5: Lieferumfang
Bedienungsanleitung 2. Lieferumfang Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen clearaudio Reference Jubilee Laufwerks. Dieser besteht aus: Abb. 2: Lieferumfang Plattenspielerkörper mit Magnetlager-Oberteil eingesetztem Lagerunterteil Sub-Plattenteller aus Edelstahl 3x Flat Pad Laufwerksunterleger Plattenteller aus POM... - Seite 6 Größe 1,5; Größe 2; Größe 2,5; Größe 3; Größe 7 WICHTIGER HINWEIS: Bitte überprüfen Sie alle Schrauben sowie die zur Tonarmbasis Montage nötigen Bauteile auf einen festen Sitz, da diese sich durch Temperatur-Schwankungen während des Transports lockern können. Seite 6 © clearaudio electronic GmbH, 2021-04...
-
Seite 7: Aufbau
Bedienungsanleitung 3. Aufbau Reference Jubilee Laufwerk besteht aus mehreren Elementen, wie in Punkt 2 beschrieben. Der Aufbau des Laufwerks ist einfach, da einzelne Komponenten bereits werksseitig zusammengebaut und getestet wurden. Benutzen Sie bitte dabei die mitgelieferten weißen Handschuhe, um Kratzer und Fingerabdrücke zu vermeiden. - Seite 8 Entfernen Sie die Schutzhülle von der Keramikachse des Lagers. Beträufeln Sie die Keramikachse mit 1-2 Tropfen des mitgelieferten vollsynthetischen Lageröls (auch erhältlich über www.analogshop.de / Art. Nr. AC068). Abb. 6: Ölen der Keramiklagerachse Seite 8 © clearaudio electronic GmbH, 2021-04...
- Seite 9 Bedienungsanleitung Entfernen Sie nun sehr vorsichtig die Schutzfolie von dem im Laufwerkchassis montierten Sensor. Vermeiden Sie hierbei unbedingt Verschmutzungen und Kratzer am Sensor! 3.6. Nehmen Sie nun aus der untersten Verpackungseinheit mit beiden Händen den Edelstahl-Subteller heraus. Entfernen Sie vorsichtig die Schutzfolie des Sensorring auf der Unterseite des Subteller. Vermeiden Sie hierbei unbedingt Verschmutzungen und Kratzer am Sensorring! Schieben Sie das mitgelieferte Lageroberteil vorsichtig durch die Öffnung im Edelstahl-Subteller und fixieren Sie den oberen Teil des Lagers unter Verwendung der mitgelieferten Befestigungsschelle.
- Seite 10 (ca. 20 ° C) hat, damit das Lager keinen Schaden nimmt! Achten Sie auch bei diesem Schritt darauf, den Teller gerade und ohne größere, seitliche Kräfte aufzusetzen, damit die Keramiklagerachse nicht beschädigt wird. Abb. 10: Aufsetzen des Plattentellers Seite 10 © clearaudio electronic GmbH, 2021-04...
- Seite 11 Bedienungsanleitung 3.10) Entnehmen Sie nun den Riemen aus dem Zubehör. Legen Sie den Riemen um das untere Ende des POM-Tellers und spannen Sie ihn dann um den Motor-Pulley. Achten Sie darauf, dass der Riemen in den Aussparungen des Motorgehäuses läuft. Damit der Riemen bei Erstinbetriebnahme nicht vom Motorpulley abspringt, empfehlen wir den Riemen mit dem Finger in Position zu halten und den Platttenteller per Hand zu drehen, bis der Riemen in der korrekten Position bleibt.
- Seite 12 Nur wenn das Laufwerk genau in Waage ist, erreichen Sie das Optimum an Klang! Abb. 13 a: Ausrichtung des Abb. 13 b: Höhenverstellung Laufwerkes 3.12) Verbinden Sie den Netzstecker des Netzteils mit der Stromversorgung. Abb. 14: Verbindung Netzteil und Motor Seite 12 © clearaudio electronic GmbH, 2021-04...
-
Seite 13: Montage Tonarm Und Tonabnehmer
Bedienungsanleitung 4. Montage Tonarm und Tonabnehmer 4.1) Reference Jubilee Bei Bestellung des Laufwerkes in Kombination mit einem clearaudio Radial- Tonarm wird die benötigte Tonarmbasis bereits vormontiert. Zur finalen Justage und Montage der Tonarmbasis und des Tonarms verfahren Sie wie in der jeweiligen Bedienungsanleitung beschrieben. -
Seite 14: Inbetriebnahme Und Kalibrierung Der Geschwindigkeit
Ist die Kalibrierung für 78 U/min abgeschlossen blinken alle 3 Geschwindigkeitsoptionen und der Off-Taster im Wechsel. Ein längerer Druck auf „Off“ (Geschwindigkeitsoptionen hören auf zu blinken) speichert die Kalibrierung von allen drei Geschwindigkeiten. Um den Kalibrierungs-Vorgang zu unterbrechen, können Sie jede beliebige Taste drücken. Seite 14 © clearaudio electronic GmbH, 2021-04... -
Seite 15: Besondere Hinweise
Möchten Sie diese Einstellung wieder zurücksetzen, gehen Sie wie in Punkt 5.2 beschrieben vor. 6. Besondere Hinweise 6.1) Wartung Reference Jubilee • Sollten Sie Ihr Laufwerk über einen längeren Zeitraum nicht betreiben, empfehlen wir, das Netzteil vom Stromnetz zu trennen und nach Inbetriebnahme die Geschwindigkeiten nochmals zu kalibrieren. -
Seite 16: Technische Daten
Abmessungen (B x T x H): ca. 495 mm x 343 mm x 160 mm (mit Tonarmbasis, ohne Tonarm) Herstellergarantie: 2 Jahre* (siehe Seite 17) * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen. Seite 16 © clearaudio electronic GmbH, 2021-04... -
Seite 17: Garantieinformationen
Bedienungsanleitung Reference Jubilee die volle clearaudio Garantie von zwei (2) Jahren in Um für das Laufwerk Anspruch nehmen zu können, senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt und vollständig ausgefüllt zu oder registrieren Sie das Produkt online unter https://clearaudio.de/de/service/ registration.php, da sonst nur die gesetzliche Gewährleistung von... - Seite 18 Clearaudio. IMPORTANTE Cuando solicite el servicio otorgado por la garantia el usuario tiene la responsabilidad de demonstrar cuándo efectuó la compra. En este caso, su recibo de compra será la prueba apropiada. Seite 18 © clearaudio electronic GmbH, 2021-04...
- Seite 19 Bedienungsanleitung Made in Germany Seite 19...
- Seite 20 Handmade in Germany Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH, Deutschland. 2021 © clearaudio electronic GmbH, 2021-04...
