Musterring JARIN Aufbauanweisung Seite 17

1. Der Hängeschrank wird mit 2 vormontierten Beschlägen und 2 Wandschienen an der
Wand befestigt.

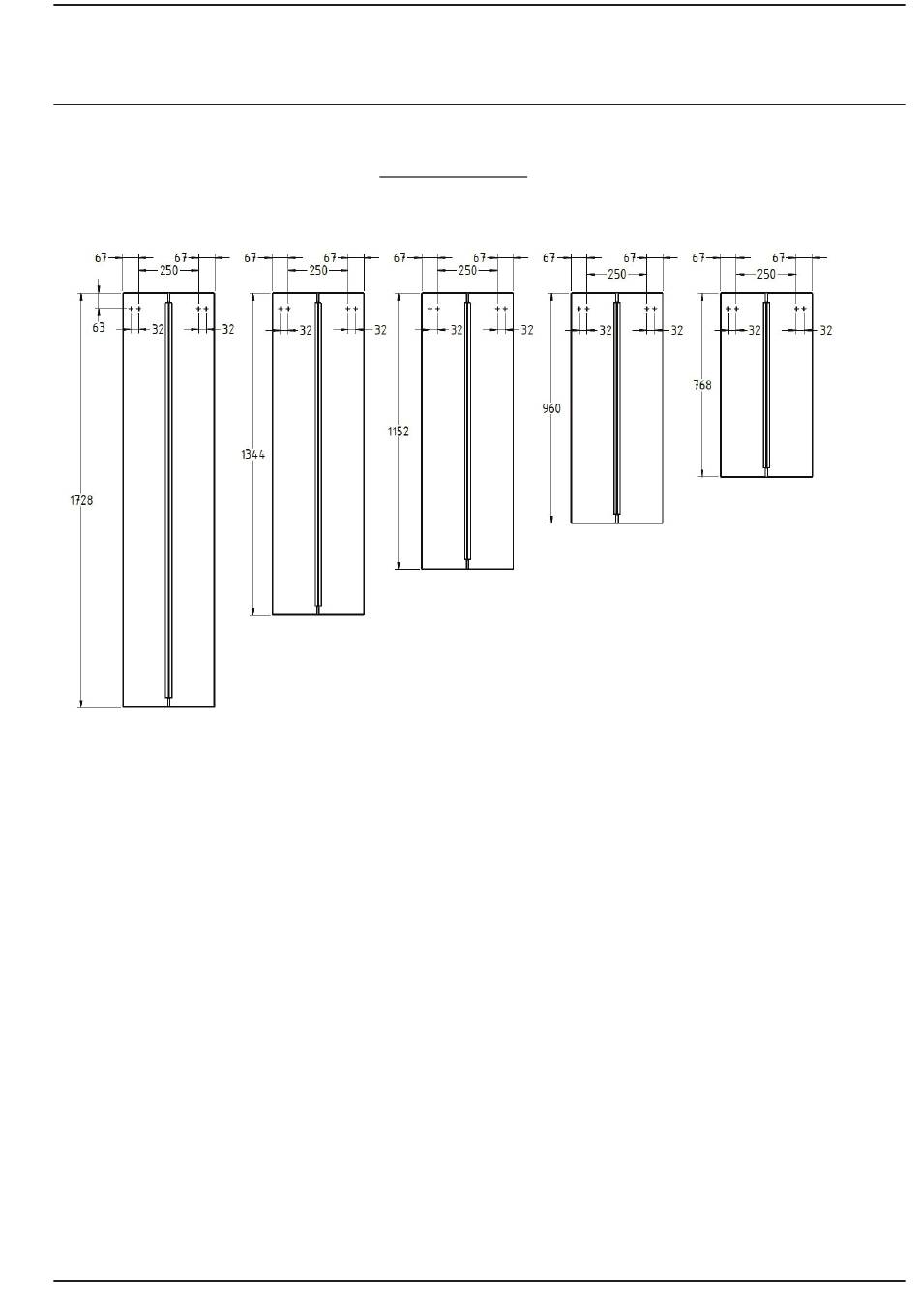

2. Hierzu werden 4x Bohrungen mit 8mm Durchmesser im entsprechenden Abstand
(siehe Abbildung) gebohrt und die Wandschienen mit je 2 Schrauben (Zylinderkopf
5,5x60mm) angeschraubt.
3. Bevor der Hängeschrank aufgehängt wird, müssen die Beschläge etwas heraus und
die Aushebesicherung zurück gedreht werden (siehe Abbildung 1 / Seite 18)
4. Nun kann der Hängeschrank an die Wand gehängt werden und anschließend von
innen durch die Bohrungen sowohl in der Höhe (siehe Abbildung 2 / Seite 18), als
auch in der Tiefe (siehe Abbildung 3 / Seite 18) ausgerichtet werden.
Hängeschrank
JARIN
17
