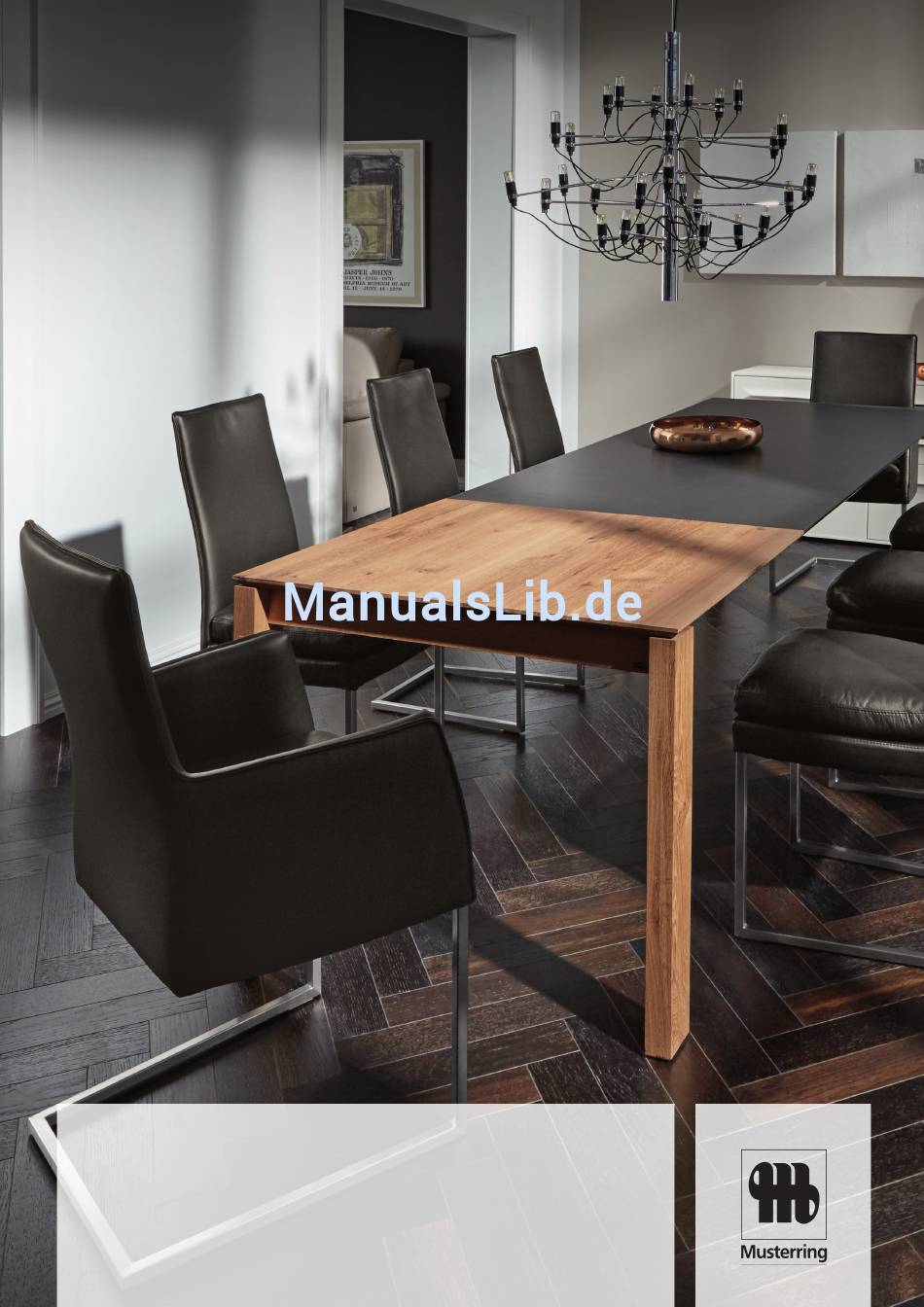

- Seite 1 Musterring HELIOS Aufbauanweisung (Bitte aufbewahren) (Stand 24.03.2017)
- Seite 2 Haben Sie Fragen oder Verbesserungsvorschläge? Dann rufen Sie uns an! +49 (0)1 80 1 592-222 24 - Stunden - Service über das Musterring Servicetelefon. Individualität Die Musterring Produktkennzeichnung belegt, dass Sie ein Unikat gekauft haben. Pflege Wir empfehlen Musterring Pflegeprodukte.
- Seite 3 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Stollen vorsichtig einzeln entnehmen Schutzstreifen zwischen den Stollen...
- Seite 4 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Die Verpackung und den Kantenschutz an den Enden entfernen Vorder und Hinterbock auf einer entsprechenen Unterlage in der Verpackung montieren...
- Seite 5 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Montage Hinterbock Im vorder- und Hinterbock befinden sich jeweils 2 Metallführungsstifte. diese wurden bereits im Werk nach dem montieren des Tisches angebracht. Die Böcke mit den Stiften auf den Aluflanschen aufschieben und mit den beiligenden Schrauben befestigen.
- Seite 6 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Den Tisch in der Verpackung drehen Dabei die Plattenkanten nicht belasten Nach dem Drehen den Schutz entfernen...
- Seite 7 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Klappeinlagen Stellschrauben zum Nachjustieren der Höhenunterschiede zwischen Falteinlagen und Hauptplatte Verschlußstange einstellen A. Mutter mit einem 13 mm Maulschlüssel lösen B. Danach kann die Verschlußstange mit der Klappeinlage in der Höhe nachjustiert werden...
- Seite 8 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Öffnen und Verriegeln Auszugsmechanik nur mit geöffneter Verriegelung betätigen Offen Position Verriegelungsgriff Verriegelt...
-
Seite 9: Anschlagplatte Einstellen
Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Anschlagplatte einstellen Der Tisch wurde bereits im werk ausgerichtet Bei Bedarf kann man jedoch die Anschlagplatte nochmals lösen und in der richtigen Position zum Bolzen schieben... - Seite 10 Montageanleitung HELIOS (Bitte aufbewahren) 6514 - 6515 - 6516 Step 1 Step 2 Step 3 Step 4 Step 5 Menge Hilfsmittel Bild M6*20 Mitarbeiter Imbuss M6 Maulschlüssel M13...
- Seite 11 Montageanleitung Helios (Bitte aufbewahren) 6713 - 6716...

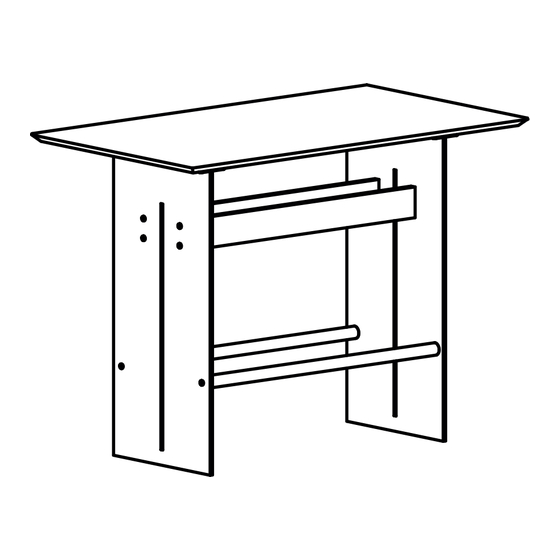

- Seite 12 Montageanleitung Helios (Bitte aufbewahren) 6713 - 6716 Unterestell Helios Menge Bild Bauteil Wange Steg Steg rund Flachkopf 6*20...
- Seite 13 Montageanleitung Helios (Bitte aufbewahren) 6713 - 6716 Flachkopfschrauben Step 1 Untergestell lose zusammenschrauben nicht fest anziehen...
- Seite 14 Montageanleitung Helios (Bitte aufbewahren) 6713 - 6716 Flachkopfschrauben Step 2 Tischplatte auf dem Untergestell fest anschrauben Step 3 alle Schrauben am untergestell fest anziehen...
