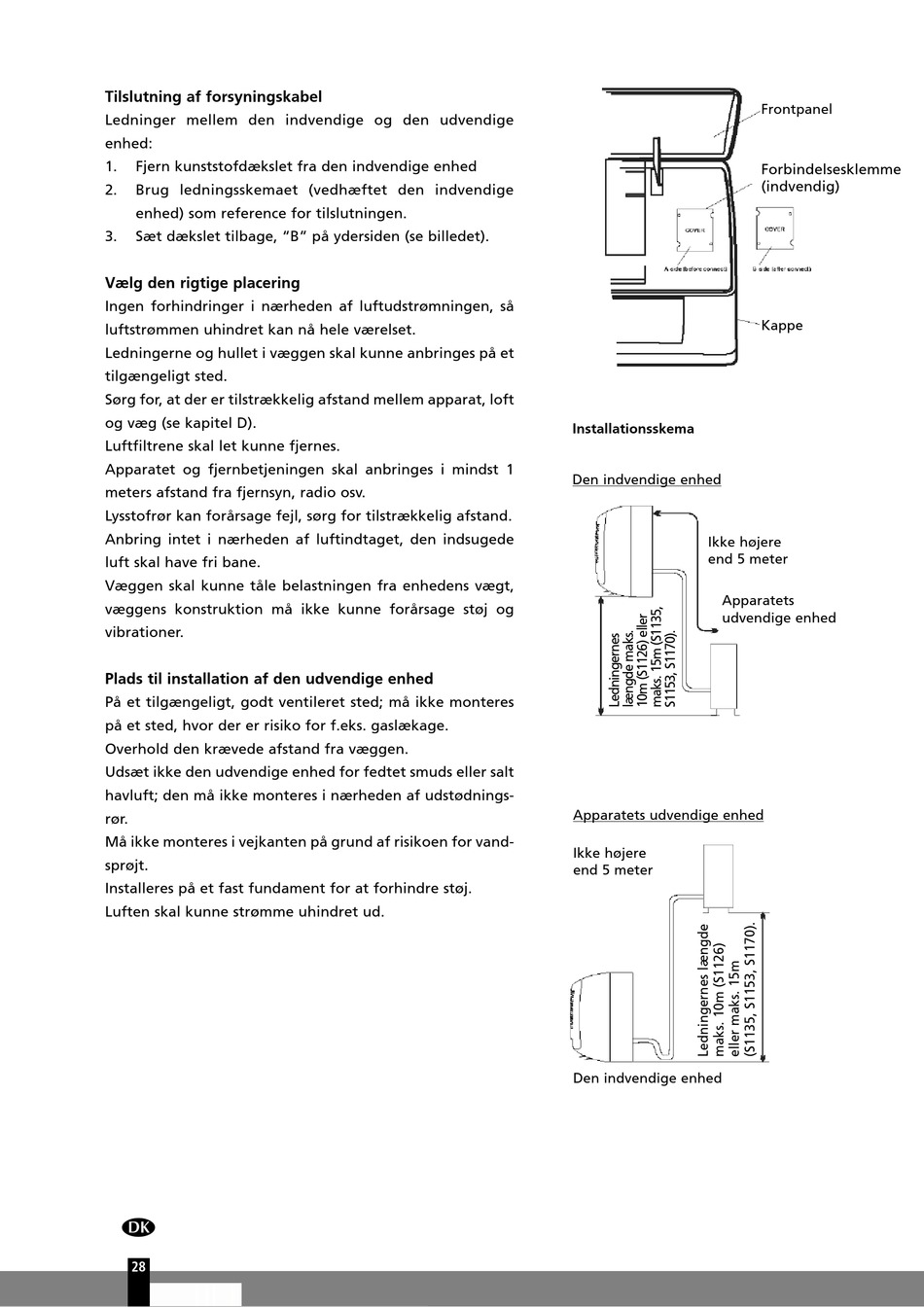

Zibro S1126 Gebrauchsanweisung Seite 28

Tilslutning af forsyningskabel
Ledninger mellem den indvendige og den udvendige
enhed:
1. Fjern kunststofdækslet fra den indvendige enhed
2. Brug ledningsskemaet (vedhæftet den indvendige
enhed) som reference for tilslutningen.
3. Sæt dækslet tilbage, "B" på ydersiden (se billedet).
Vælg den rigtige placering
Ingen forhindringer i nærheden af luftudstrømningen, så
luftstrømmen uhindret kan nå hele værelset.
Ledningerne og hullet i væggen skal kunne anbringes på et
tilgængeligt sted.
Sørg for, at der er tilstrækkelig afstand mellem apparat, loft
og væg (se kapitel D).
Luftfiltrene skal let kunne fjernes.
Apparatet og fjernbetjeningen skal anbringes i mindst 1
meters afstand fra fjernsyn, radio osv.
Lysstofrør kan forårsage fejl, sørg for tilstrækkelig afstand.
Anbring intet i nærheden af luftindtaget, den indsugede
luft skal have fri bane.
Væggen skal kunne tåle belastningen fra enhedens vægt,
væggens konstruktion må ikke kunne forårsage støj og
vibrationer.
Plads til installation af den udvendige enhed
På et tilgængeligt, godt ventileret sted; må ikke monteres
på et sted, hvor der er risiko for f.eks. gaslækage.
Overhold den krævede afstand fra væggen.
Udsæt ikke den udvendige enhed for fedtet smuds eller salt
havluft; den må ikke monteres i nærheden af udstødnings-
rør.
Må ikke monteres i vejkanten på grund af risikoen for vand-
sprøjt.
Installeres på et fast fundament for at forhindre støj.
Luften skal kunne strømme uhindret ud.
6
28
Installationsskema
Den indvendige enhed
Ikke højere
end 5 meter
Apparatets
udvendige enhed
Apparatets udvendige enhed
Ikke højere
end 5 meter
Den indvendige enhed
Frontpanel
Forbindelsesklemme
(indvendig)
Kappe
