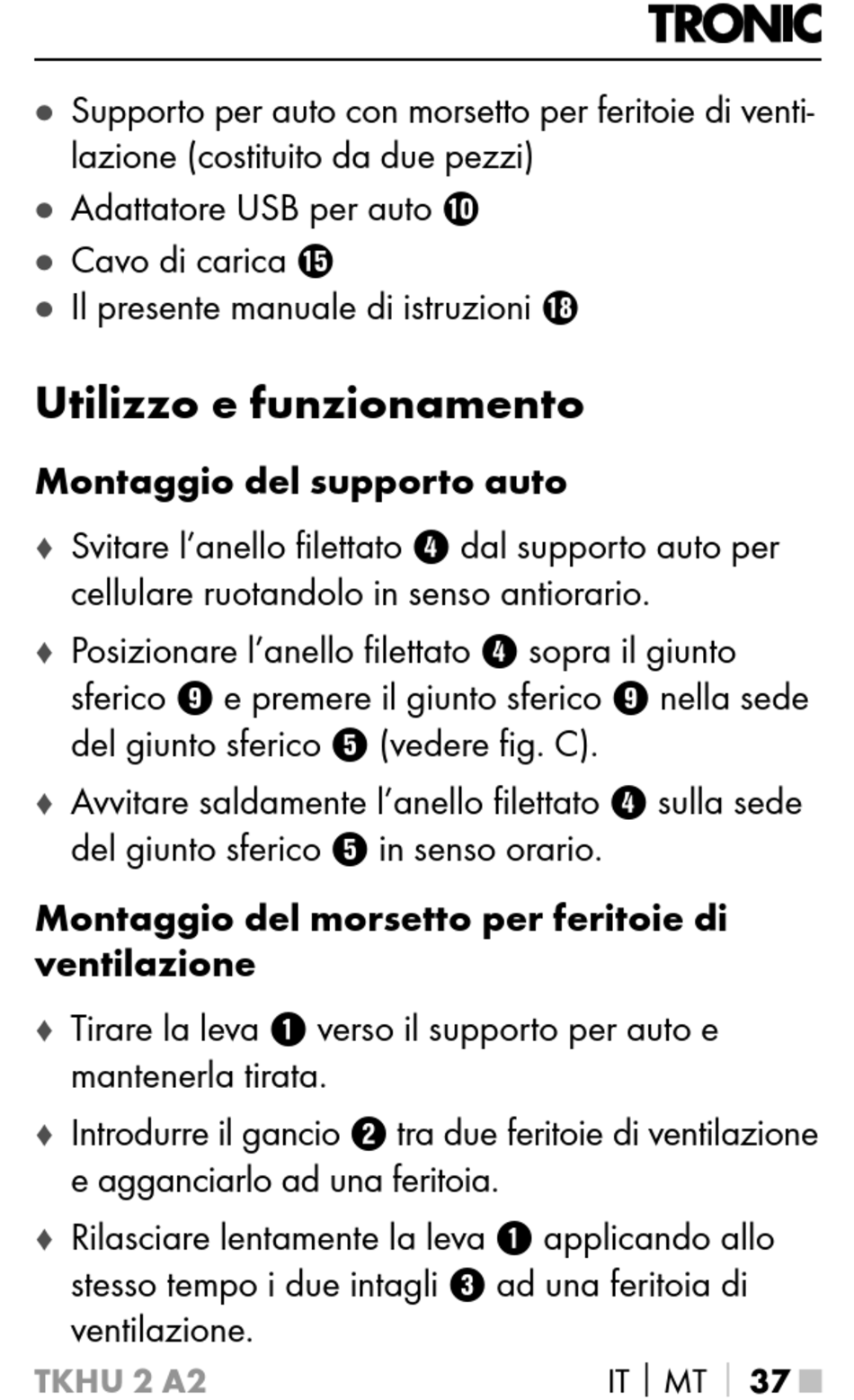

Utilizzo E Funzionamento; Montaggio Del Supporto Auto - Tronic TKHU 2 A2 Bedienungsanleitung

Supporto per auto con morsetto per feritoie di venti-
▯
lazione (costituito da due pezzi)
Adattatore USB per auto 0
▯
Cavo di carica t
▯
Il presente manuale di istruzioni i
▯

Utilizzo e funzionamento

Montaggio del supporto auto

Svitare l'anello filettato 4 dal supporto auto per
♦
cellulare ruotandolo in senso antiorario .
Posizionare l'anello filettato 4 sopra il giunto
♦
sferico 9 e premere il giunto sferico 9 nella sede
del giunto sferico 5 (vedere fig . C) .
Avvitare saldamente l'anello filettato 4 sulla sede
♦
del giunto sferico 5 in senso orario .
Montaggio del morsetto per feritoie di
ventilazione
Tirare la leva 1 verso il supporto per auto e
♦
mantenerla tirata .
Introdurre il gancio 2 tra due feritoie di ventilazione
♦
e agganciarlo ad una feritoia .
Rilasciare lentamente la leva 1 applicando allo
♦
stesso tempo i due intagli 3 ad una feritoia di
ventilazione .
TKHU 2 A2
IT │ MT │
37 ■
