strawalogiX Klemmleiste
RT-STA 230 V
5. Technische Daten
Material
Bestückung
Sicherung
elektrischer Anschluss
Funktionen
Speisespannung
Pumpenanschluss
Sicherung
Leistungsaufnahme
zul. Umgebungstemperatur
zul. Umgebungsfeuchte
Gewicht Logikleiste 6/8
Gewicht Logikleiste 8/14
Schutzklasse / -art
Bemessungsstoßspannung
Überspannungskategorie
Verschmutzungsgrad
max. Anzahl Stellantriebe je Kanal 4 (bauseitige Verteilung notwendig)
max. Anzahl Stellantriebe gesamt 18
6. Montagehinweis
6.1
Befestigung
Die Klemmleisten werden mittels Magneten (in Klemmleiste integriert) fixiert und mit Blechschrauben (beiliegend) im
Verteilerschrank fest verschraubt.
6.2
Montage der Kabelleiste
Zu Beginn der Montage ist die Kabelleiste zur Befestigung der Kabel für Spannungsversorgung 230V, Pumpe und
Raumthermostate zu positionieren und zu verschrauben.
Im Standard-Schrank, sowie bei der Wohnungsübergabestation (Frischwasser) wird die Kabelleiste mittels Magneten direkt auf
der Rückwand befestigt (für eine bauseitige feste Justierung, sind zusätzlich Schrauben im Lieferumfang enthalten).
Technische Änderungen vorbehalten.
V1.0 - Stand 09-2022
Gehäuseunter- und Oberteil aus PC / ABS, RAL 7016
→ max. 6 Raumbediengeräte und 8 Stellantriebe
Klemmleiste RT6/STA8
Klemmleiste RT8/STA14 → max. 8 Raumbediengeräte und 14 Stellantriebe
Integrierte Sicherung 4 AT, Varistor als Überspannungsschutz für die Stellantriebe
mit Steckklemmen bis 1,5 mm²
weiterleiten von Schaltimpulsen der Einzelraumregler
integrierte Pumpenlogik zur effizienten Regelung
Anschluss externer Temperaturfühler oder Taupunktsensor
230 V~ ± 15%, 50...60 Hz
max. 3,0 A
T 4,0 A (5 x 20 mm Feinsicherung)
max. 300 W
-10 °C bis 70 °C
< 95% rF
475 g
675 g
II / IP 41
2,5 kV
II
II

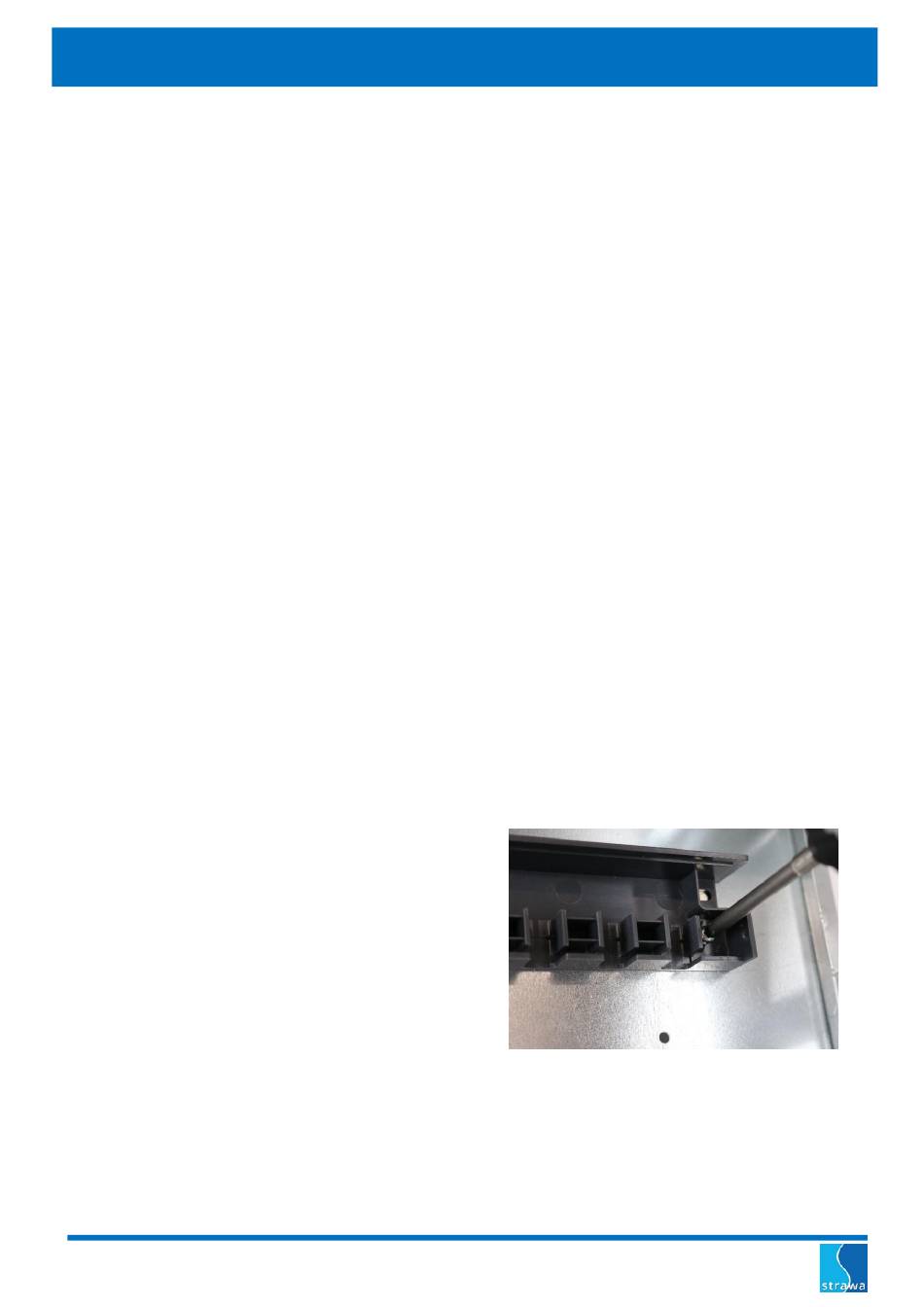

Montage im Standard-Schrank
strawa Wärmetechnik GmbH
Telefon
Gottlieb-Daimler-Straße 4
Telefax
D - 99869 Schwabhausen
info@strawa.com
www.strawa.com
Bedienungsanleitung
Art.-Nr.: 399070010x
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
