strawalogiX Klemmleiste
RT-STA 230 V
7.3

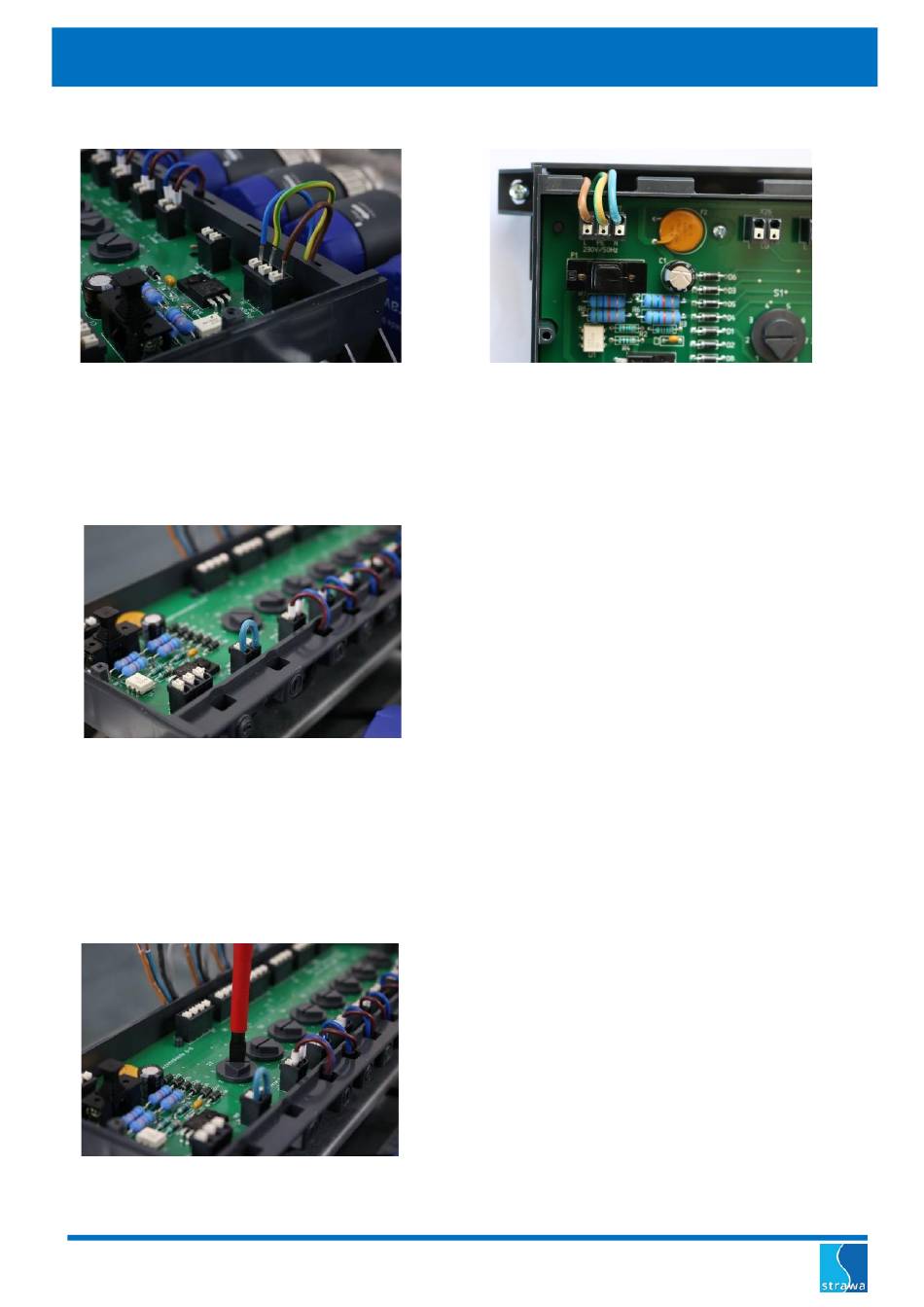

Verdrahten der Pumpe (wenn vorhanden)
der Klemme „Pumpe"
Vorgehensweise wie bei Raumthermostat. Empfohlene
Länge zum Abisolieren mind. 15 cm. Bei flexiblem
Pumpenkabel ist der Anschluss über die Kabeleinführung
am Gehäuse analog zu den Stellantrieben zu nutzen.
7.5
Verdrahten der Klemme HKF, externer Temperatur-
oder Taupunktsensor
Die Klemme HKF ermöglicht durch Anschluss eines
externen Temperatur- oder Taupunktsensors als Öffner-
Kontakt das Abschalten und damit Schließen der
Stellantriebe als Schutzfunktion gegen Überhitzung oder
Tauwasserbildung. Bei Nichtbelegung der Klemme ist hier
eine Brücke zu setzen. (s. Abschnitt 9.1 Schaltplan)
7.7
Zuordnung der Raumthermostate
Technische Änderungen vorbehalten.
V1.0 - Stand 09-2022
7.4
Verdrahten der Stromversorgung in die in
Klemme „230 V AC"
Vorgehensweise wie bei einem Raumthermostat
Über den Drehschalter werden die Stellantriebe manuell dem Raum-
thermostaten „Sensor 1...6" bzw. „Sensor 1...8" zugeordnet. Den einge-
stellten „Raum" erkennt man an der Stellung der Spitze des Schalters.
„OFF" schließt den Stellantrieb (außer Betrieb)
„1" Sensor (Raumthermostat) „Raum 1"
„2" Sensor (Raumthermostat) „Raum 2"
„3" Sensor (Raumthermostat) „Raum 3"
„4" Sensor (Raumthermostat) „Raum 4"
„5" Sensor (Raumthermostat) „Raum 5"
„6" Sensor (Raumthermostat) „Raum 6"
„7" Sensor (Raumthermostat) „Raum 7" (nur bei strawalogiX RT8-STA14)
„8" Sensor (Raumthermostat) „Raum 8" (nur bei strawalogiX RT8-STA14)
