2.
Ziehen Sie die Bördelmutter mit der Hand so fest
wie möglich an.
3.
Fassen Sie die geräteseitige Mutter mit einem
Schraubenschlüssel.
4.
Ziehen Sie die Überwurfmutter an den Rohrenden
des Geräts mit einem Drehmomentschlüssel
entsprechend den Werten in der folgenden Tabelle
für die Drehmomentanforderungen an, während
Sie an der Mutter gegenhalten. Lösen Sie die
Bördelmutter leicht und ziehen Sie sie dann wieder
fest.
Außendurchmesser des
Rohrs (mm)
Ø 6,35 (Ø 0,25")
Ø 9,52 (Ø 0,375")
Ø 12,7 (Ø 0,5")
Ø 16 (Ø 0,63")
Ø 19 ( Ø 0,75")
KEIN ÜBERMÄSSIGES DREHMOMENT ANWENDEN
Bei übermäßiger Krafteinwirkung kann die Mutter brechen oder das Kältemittelrohr beschädigt werden.
Das in der obigen Tabelle angegebene Drehmoment darf nicht überschritten werden.

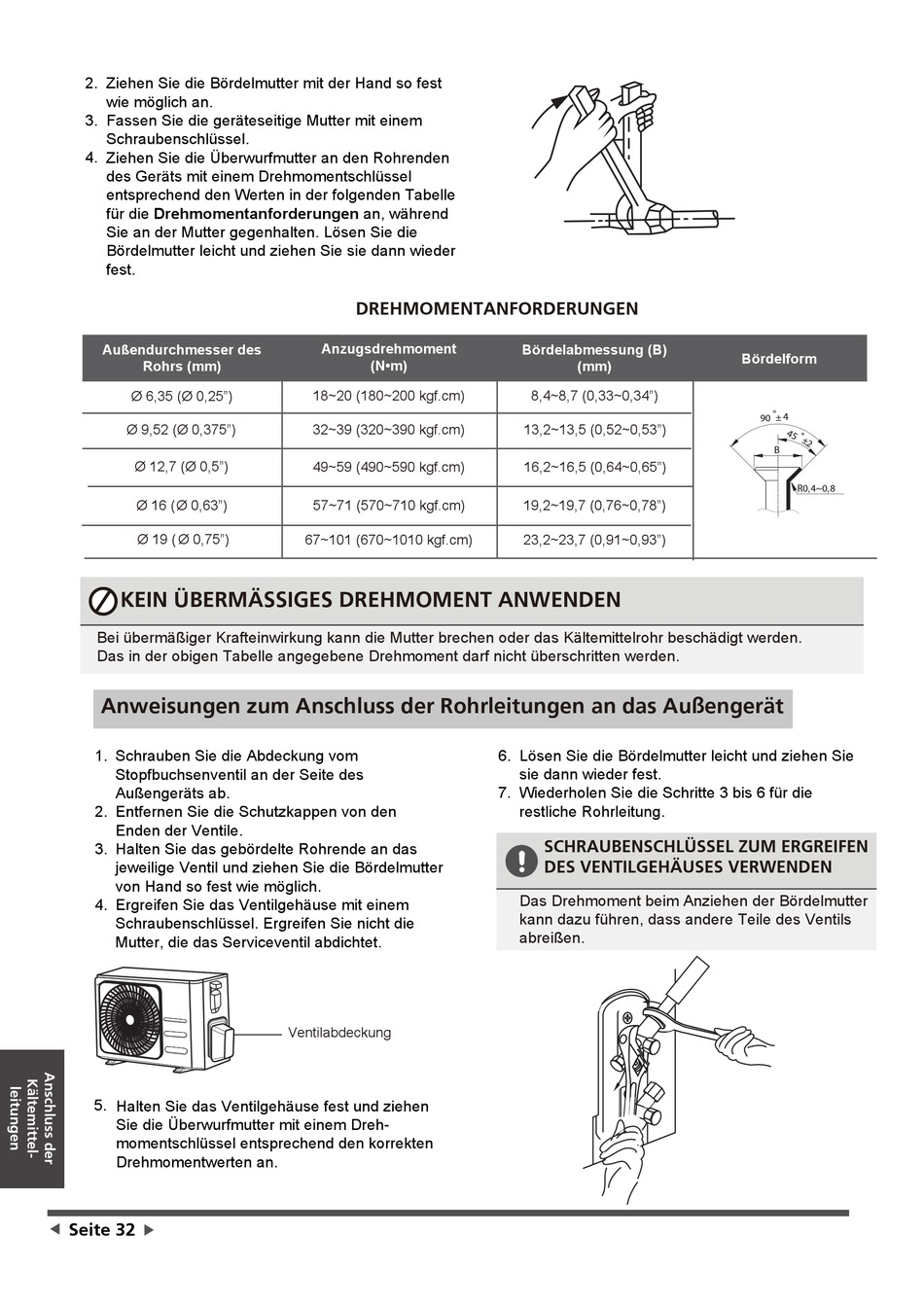

Anweisungen zum Anschluss der Rohrleitungen an das Außengerät
1. Schrauben Sie die Abdeckung vom
Stopfbuchsenventil an der Seite des
Außengeräts ab.
2. Entfernen Sie die Schutzkappen von den
Enden der Ventile.
3. Halten Sie das gebördelte Rohrende an das
jeweilige Ventil und ziehen Sie die Bördelmutter
von Hand so fest wie möglich.
4. Ergreifen Sie das Ventilgehäuse mit einem
Schraubenschlüssel. Ergreifen Sie nicht die
Mutter, die das Serviceventil abdichtet.
5.
Halten Sie das Ventilgehäuse fest und ziehen
Sie die Überwurfmutter mit einem Dreh-
momentschlüssel entsprechend den korrekten
Drehmomentwerten an.
Seite 32
DREHMOMENTANFORDERUNGEN
Anzugsdrehmoment
(N•m)
18~20 (180~200 kgf.cm)
32~39 (320~390 kgf.cm)
49~59 (490~590 kgf.cm)
57~71 (570~710 kgf.cm)
67~101 (670~1010 kgf.cm)
Ventilabdeckung
Bördelabmessung (B)
(mm)
8,4~8,7 (0,33~0,34")
13,2~13,5 (0,52~0,53")
16,2~16,5 (0,64~0,65")
19,2~19,7 (0,76~0,78")
23,2~23,7 (0,91~0,93")
6.
Lösen Sie die Bördelmutter leicht und ziehen Sie
sie dann wieder fest.
7.
Wiederholen Sie die Schritte 3 bis 6 für die
restliche Rohrleitung.
SCHRAUBENSCHLÜSSEL ZUM ERGREIFEN
DES VENTILGEHÄUSES VERWENDEN
Das Drehmoment beim Anziehen der Bördelmutter
kann dazu führen, dass andere Teile des Ventils
abreißen.
Bördelform
90 ° ± 4
B
R0,4~0,8
