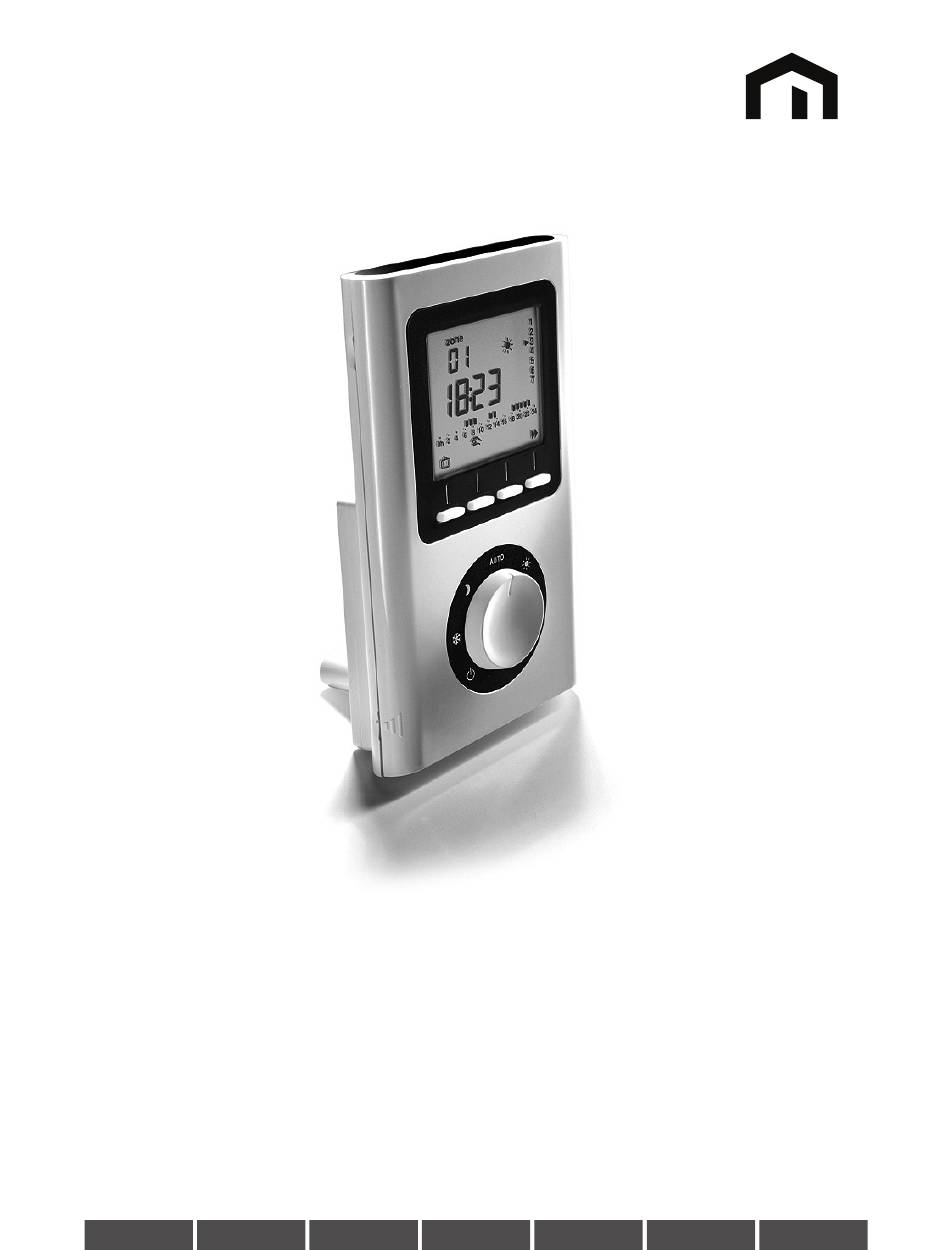

- Seite 1 User Manual FCIR Remote DE: IR-FERNSTEUERUNG (WOCHENTIMER) EN: INFRARED PROGRAMMABLE THERMOSTAT FR: THERMOSTAT PROGRAMMABLE INFRA-ROUGE TERMOSTATO PROGRAMMABILE AD INFRAROSSI (IR) PL: PROGRAMATOR ZDALNY (TYGODNIOWY) RU: ДИСТАНЦИОННЫЙ ПРОГРАММАТОР (НЕДЕЛЬНЫЙ) NL: GEBRUIKSHANDLEIDING FCIR REMOTE...
-
Seite 3: Inhaltsverzeichnis
..............8 Rückkehr zu den Werkseinstellungen ........12 Zeiteinstellung ............... 13 Temperatureinstellung ............13 Programmierung ..............14 AUTO-Modus ................. 17 Abwesenheits-Modus ............18 Manueller Modus ..............19 OFF-Modus ................20 Batteriewechsel ..............21 Technische Daten ..............22 Kommunikation mit dem Programmierer FCIR Remote ....23... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise • Lesen Sie diese Anleitung vor der Installation aufmerksam durch. • Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an unseren Kundendienst. Wir erklären hiermit, dass diese Ausrüstung die wesentlichen Anforderungen sowie die einschlägigen Bestimmungen der Richtlinien RED 2014/53/UE. Elektromagnetische Verträglichkeit • Geräte mit Klasse B nach EN 55032 Europäische Richtlinie 2012/19/EG (WEEE) Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anwendung in den Ländern der europäischen Union und in anderen europäischen Ländern mit einem... -
Seite 5: Beschreibung
Beschreibung Akkuanzeige Uhrzeit Aktueller Modus (z.B.. Comfort) Temperatur (eingestellt oder Aktueller gemessen) Wochentag Heizanzeige Steuerungstasten Programm AUTO-Modus ECO-Modus COMFORT-Modus Frostschutz Zeiteinstellung ON/OFF Programmierung Gehäuse öffnen... -
Seite 6: Standort
Standort Während dem Regeln der Heizung, sollte die Temperatur im meist representativen Ort im Raum gemessen werden. Da sich der Temperatur- sensor in der Fernsteuerung befindet, sollte Folgendes bei der Montage beachten: • Montage auf einer Wandöhe von 1.5 m oder alternativ als Standgerät auf Regal oder Kommode • entfernt von jeglichen Wärmequellen (Kamin, Sonnenlicht) und Luftzü- gen (Fenster, Türen) Vor der Montage, sollte die Kommunikation der Geräte geprüft werden. Versichern Sie sich, ob kein Hindernis, das eine Signalstörung hervorrufen könnte, zwischen Sender und Empfänger bevorsteht. Wichtig: Das Raumgerät Wandmontage sollte nicht an einer Aussenwand oder in Höhe ca. einem kalten Raum 1.50 m installiert werden aufgestellt (z.B. -
Seite 7: Montage
Montage • Entfernen Sie mit Hilfe eines Schraubenziehers die Hülle des Gehäuses und nehmen dann die Batterien heraus • Das Paneel mit Schrauben und Dübeln an der Wand befestigen oder das Gerät an eine Unter- putzdose installieren (Lochab- stand 60 mm) • Batterien wieder richtig einsetzen • Hülle auf die Steuerung aufsetzen... -
Seite 8: Inbetriebnahme
Inbetriebnahme Nach der Montage sollte eine Erskonfigurati- on der Fernsteuerung durchgeführt werden. Drehen Sie den Regler auf ON/OFF und halten die rechte Taste für ca. 5 Sekunden gedrückt, bis auf dem Display der Code H600 erscheint. 5 sec. OK drücken. Auf dem Display wird der Code CF01 ange- zeigt. CF01 — Kalibrierung des Temperatursen- sors Wenn ein Unterschied zwischen Raum- temperatur und Anzeigetemperatur der Fernsteuerung auftretet, so kann der Fehler im Bereich von -4° C bis +4° C (je 0.1° C) korrigiert werden. Wählen Sie dazu die Tasten + oder – um den Wert zu ändern und OK um zu bestätigen und fortzufahren. - Seite 9 CF02 — Temperaturanzeige im AUTO- Modus Anzeige der gemessenen Raumtemperatur angezeigte Temperatur Anzeige der eingestellten Temperatur Wählen Sie + oder – um den Wert zu ändern und OK um zu bestätigen und fortzufahren. CF03 – Wählen Sie die Funktion ADAPTIV START Adaptiv Start bedeutet, dass das Gerät mit dem Aufheizen früher beginnt, so dass die eingestellte Temperatur bereits zu der im Zeitplan festgelegten Zeit erreicht ist und das Auffheizen nicht erst dann beginnt (Wechsel Komfort).
- Seite 10 Drücken Sie + oder – zum Auswählen. Drücken Sie OK zu bestätigen und gehen Sie zum nächsten Menü. ADAPTIV START ausgeschaltet ADAPTIV START eingeschaltet Funktion ADAPTIV START CF04 – Regulierung der Abweichungsstufe (falls die Funktion ADAPTIV START einge- schaltet ist) Einstellung von 1° C bis 6° C, in 0,1° C Schrit- ten. Falls die Temperatur zu früh erreicht wird, verringern Sie den Wert.
- Seite 11 CF05 – Infrarot-Test Der Sender sendet alle 3 Sekunden ein Kontrollsignal an den Empfänger. Überprüfen Sie, ob die Lampe am Empfänger bei jedem Empfang blinkt. Um den Konfigurationsmodus zu verlassen, drehen Sei bitte den Knopf.
-
Seite 12: Rückkehr Zu Den Werkseinstellungen
Rückkehr zu den Werkseinstellungen Die Werkeinstellungen beinhalten: • Kenndaten der Erstkonfiguration • Zeit und Wochentag • Temperatureinstellung • Wochentimer Um zu den Werkeinstellungen zurückzukeh- ren, den Regler auf ON/OFF stellen und die linke Taste für ca. 10 Sekunden gedrückt halten, bis auf dem Display init erscheint. Drücken Sie OK um zu bestätigen, oder C um den Prozess abzubrechen. 10 sec. -
Seite 13: Zeiteinstellung
Zeiteinstellung Drehen Sie den Regler auf . Die Wochen- Stunden Wochentag tage fangen an zu blinken. Mit den Tasten + und – den beliebigen Tag auswählen und mit OK bestätigen um fortzufahren. Den Vorgang mehrmals wiederholen, um die aktuellen Stunden und Minuten einzustellen. Mit dem Drehen des Reglers den Vorgang abschließen. Minuten Temperatureinstellung Stellen Sie den Regler auf: — um die Frostschutztemperatur einzu- stellen oder Auskühlen des Raumes (von 5°... -
Seite 14: Programmierung
Programmierung Der COMFORT-Modus ist zwischen 6:00 und 23:00 Uhr aktiv. Außerhalb dieser Periode, wird die Temperatur im ECO-Modus programmiert. Das Programm gilt für jeden Wochentag. Um die Einstellungen zu ändern, den Regler auf PROG einstellen. Auf dem Display blinkt ein Kwadrat, das die erste Stunde im 24-Stunden-Zyklus anzeigt. 1. Erstellen Sie Ihr eigenes Programm Die Programmeinstellung beginnt um Mitternacht, am ersten Wochen- tag. Drücken Sie die Tasten oder um die Zeitperioden für den ECO- oder COMFORT-Modus zu definieren. ECO-Modus-Einstel- Zum nächsten lung für 1 Satunde Programm Bestätigen und ECO-Modus-... - Seite 15 3. Bestätigen des Programms Drücken Sie kurz die OK-Taste, um das Programm zu bestätigen und zur nächsten Tageinstellung zu wechseln, ohne dabei das Programm zu kopieren. Beispiel: COMFORT-Modus von 6:00 bis 8:00 und von 17:00 bis 23:00 Uhr Taste wiederholt drücken bis 6:00 Taste wiederholt drücken bis 17:00 Taste wiederholt drücken bis 8:00 Taste wiederholt drücken bis 23:00...
- Seite 16 Drücken Sie OK um zum nächsten Tag Taste wiederholt drücken bis 00:00 zu wechseln oder die Taste länger gedrückt halten, um die Programmein- stellung für den darauffolgenden Tag zu kopieren 4. Programm prüfen Wiederholt die Taste drücken, um die ECO- und COMFORT-Einstellun- gen jeder Zeitzone zu prüfen.
-
Seite 17: Auto-Modus
AUTO-Modus Drehen Sie den Regler auf AUTO. Aktueller Modus (z.B. Comfort) Uhrzeit Wochentag Heizanzeige Raumtemperatur Abwesenheits- Modus Manueller COMFORT- oder Boosterfunktion (von 30 ECO-Modus (bis zum nächsten Minuten bis 4 Stunden) Programmwechsel) Die Fernsteuerung zeigt die aktuelle Raumtemperatur an (wird durch das Symbol , oberhalb von ° C angezeigt). Um die eingestellte Temperatur anzuzeigen, drücken Sie die Taste • Die Temperaturanzeige kann jederzeit geändert werden (siehe Kapitel Inbetriebnahme —... -
Seite 18: Abwesenheits-Modus
Abwesenheits-Modus Dieser Modus wird angewendet, um die Temperatur im Bereich von 5° C bis 15° C einzustellen, bei einer Abwesenheit von 1 bis 365 Tagen. Drehen Sie den Regler auf AUTO und drü- cken die Taste . Auf dem Display beginnt die Anzahl der Tage zu blinken. Mit Hilfe der Tasten + und – kann die ge- plante Abwesenheitszeit eingestellt werden. -
Seite 19: Manueller Modus
Manueller Modus ) Temporärer ECO- oder COMFORT-Mo- Manueller Modus aktuell dus bis zum nächsten Programmwechsel Diese Möglichkeit erlaubt Ihnen vom COM- FORT- zum ECO-Modus umzuschalten (oder umgekehrt) bis zum nächsten Programm- wechsel. Beispiel: Das Betätigen der Taste im ECO- Modus, erlaubt Ihnen zum COMFORT-Modus zu wechseln (bis zum nächsten Programm- wechsel). -
Seite 20: Off-Modus
Auf dem Display beginnt die Trockenzeit für Manueller Modus aktuell die Boosterfunktion zu blinken. Stellen Sie den geplanten Wert mit Hilfe der Tasten + und – ein. Drücken Sie OK um zu bestätigen oder Taste C um den Vorgang abzubrechen und zum AUTO-Modus zurückzukehren. OFF-Modus Um die Fernsteuerung auszuschalten, drehen Sie den Regler auf . Auf dem Display wird die aktuell gemessene Raumtemperatur angezeigt. Raumtemperatur... -
Seite 21: Batteriewechsel
Batteriewechsel Akkuanzeige Wenn das leere Batterie-Symbol in der lin- ken oberen Ecke des Displays erscheint, hat der Benutzer von nun an ca. 3 Monate Zeit, um die Batterien auszuwechseln. (2 Alkali-Batterien LR03 oder AAA, 1,5 V) Beachten Sie folgende Vorsichtsmaßnahmen: • versichern Sie sich, dass die Batterien richtig eingesetzt wurden (+/–) • die gebrauchten Batterien nicht wie gewöhnlichen Abfall beseitigen, sondern mit Gedanken an die Umwelt in speziellen Behältern entsorgen • die Batterien dürfen nicht mit Ladegeräten aufgeladen werden •... -
Seite 22: Technische Daten
Technische Daten • Batterietyp: 2 Alkali-Batterien LR03 oder AAA, 1,5 V (im Set inbegrif- fen), min. Lebensdauer: 2 Jahre • Schutzklasse: Klasse III • proportionaler Regelalgorithmus, Zeitbasis 10 min. • Abmessungen: 135 x 81 x 22 mm • Schutzart des Gehäuses: IP30 • Reichweite Freifeld: 10 m • Abstrahlwinkel: 50° • Montage: Wandbefestigung oder als Standgerät • Installation in Umgebung mit normalen Verschmutzungsstufe • Lagertemperatur: -10° C bis +70° C • Betriebstemperatur: 0° C bis +40° C... -
Seite 23: Kommunikation Mit Dem Programmierer Fcir Remote
