Bedienungsanleitung

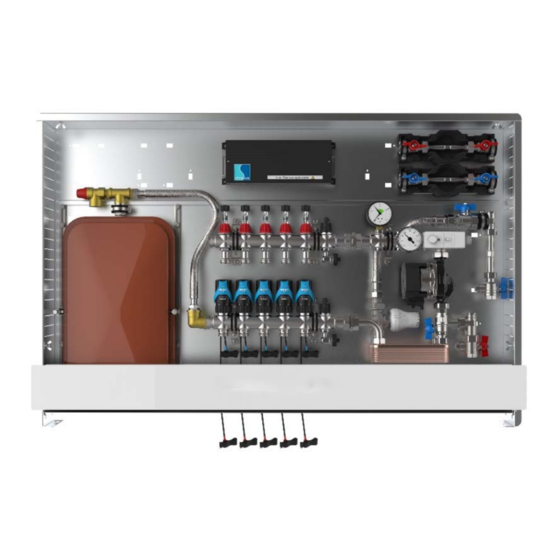

Comfort Regelstation FBR-S10-18-V-W2-WMZ-C69-EGO
Beschreibung:
Regelstation für Flächenheizung mit Systemtrennung, gewährleistet den vollautomatischen hydraulischen Abgleich
über das EGO-System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für
jeden Heizkreis ist ein intelligenter autonomer elektrothermischer EGO-Regelantrieb montiert.
Ausreichend für ca. 120 m², abhängig vom Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C.
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und Anschlussgarnitur mit Wärmezählerverrohrung, Kalt-
und Warmwasserzählerstrecke, Festwertregelset mit Plattenwärmeübertrager, Umwälzpumpe und STB,
Membranausdehnungsgefäß und Sicherheitsventil - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter
strawalogiX Klemmleiste und EGO-Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Betriebsdruck primär
max. Betriebsdruck sekundär
mind. erforderlicher Differenzdruck primär
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5502407402
Schrank
1175 x 760
B x H in mm
Heizkreise
7
Artikel-Nr.
5502407407
Schrank
1475 x 760
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 03/2021
Stand 08/2020
Für mehr Informationen zum Artikel
QR-Code scannen
10 kW
2,14 m³/h
90 °C
50 °C
10 bar
2,5 bar
200 mbar
3
4
5502407403
5502407404
1175 x 760
1175 x 760
8
9
5502407408
5502407409
1475 x 760
1475 x 760
Art.-Nr.: 5502407405
5
6
5502407405
5502407406
1175 x 760
1475 x 760
10
11
5502407410
5502407411
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
