Bedienungsanleitung

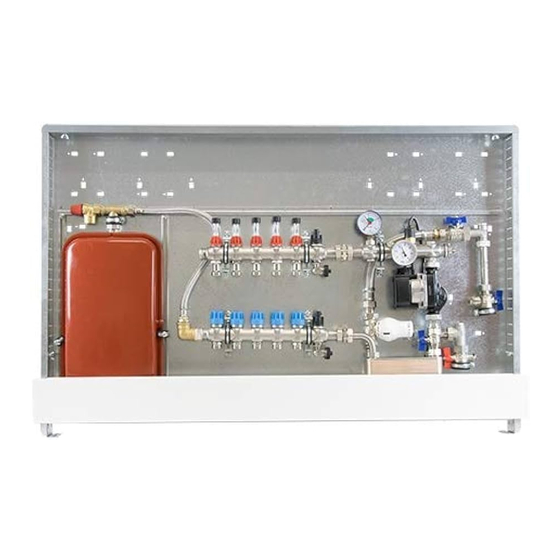

Comfort Regelstation FBR-S10-18-V-WMZ-C69-EGO
Beschreibung:
Regelstation für Flächenheizung mit Systemtrennung, gewährleistet den vollautomatischen hydraulischen Abgleich
über das EGO-System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für
jeden Heizkreis ist ein intelligenter autonomer elektrothermischer EGO-Regelantrieb montiert.
Ausreichend für ca. 120 m², abhängig vom Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C.
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und Anschlussgarnitur mit Wärmezählerverrohrung,
Festwertregelset mit Plattenwärmeübertrager, Umwälzpumpe und STB, Membranausdehnungsgefäß und
Sicherheitsventil - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX Klemmleiste und EGO-
Regelantrieben.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Betriebsdruck primär
max. Betriebsdruck sekundär
mind. erforderlicher Differenzdruck primär
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5502405402
Schrank
1175 x 760
B x H in mm
Heizkreise
7
Artikel-Nr.
5502405407
Schrank
1475 x 760
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 03/2021
Stand 08/2020
Für mehr Informationen zum Artikel
QR-Code scannen
10 kW
2,14 m³/h
90 °C
50 °C
10 bar
2,5 bar
200 mbar
3
4
5502405403
5502405404
1175 x 760
1175 x 760
8
9
5502405408
5502405409
1475 x 760
1475 x 760
Art.-Nr.: 5502405405
5
6
5502405405
5502405406
1175 x 760
1475 x 760
10
11
5502405410
5502405411
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Strawa FBR-S10-18-V-WMZ-C69-EGO
Inhaltszusammenfassung für Strawa FBR-S10-18-V-WMZ-C69-EGO
- Seite 1 Bedienungsanleitung Modul 1 Comfort Regelstation FBR-S10-18-V-WMZ-C69-EGO Beschreibung: Regelstation für Flächenheizung mit Systemtrennung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für jeden Heizkreis ist ein intelligenter autonomer elektrothermischer EGO-Regelantrieb montiert.
-
Seite 2: Comfort-Unterputz-Verteilerschrank C69
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. Sicherheit Die Schränke erfüllen keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 3: Anschlussgarnitur Vertikal, Mit Wmz
Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen. Unter normalen Betriebsbedingungen benötigen die Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 4: Fb-Anschlussverteiler E-Class
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Min / Max dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Min / Max ist nicht vorgesehen. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. - Seite 5 Die Vorlauftemperaturbegrenzung arbeitet nur, wenn der blaue Klapphebel nach oben auf Stellung Automatik umgelegt ist. Diese Funktion ersetzt keine Maximaltemperaturbegrenzung, welche eine Überschreitung der Temperaturen im Estrich (z.B. nach DIN 18560-2) sicher verhindert. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4...
-
Seite 6: Störungen Und Problemlösungen
Stromversorgung zum EGO prüfen Pumpe in Betriebsmodus Δp-c Konstantdruck schalten und Förderdruck einstellen Raumtemperaturregler überprüfen bzw. auf höhere Raumtemperatur stellen Durchfluss kontrollieren, ggf. Heizkreise nachentlüften Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99... - Seite 7 Gehäuse analog zu den Tauwasserbildung. Stellantrieben zu nutzen (Bild). Bei Nichtbelegung der Klemme ist hier eine Brücke zu setzen. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
- Seite 8 Für die IBN der Pumpe und des Estrichaufheizens, kann die Pumpenlogik mit Hilfe einer einadrigen Brückenklemmung (L und S) erfolgen, bevor Raum- thermostate angeschlossen sind. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
-
Seite 9: Fehlerbehebung
Leistungsstufe → Auslegung und Kenn-linie prüfen und ggf. auf niedrigeren Wert stellen Luft in der Anlage oder in der Umwälzpumpe → Festwertregelset bzw. Heizkreisverteiler entlüften, Entlüftungsprogramm der Pumpe aktivieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4... - Seite 10 Pumpe blockiert * Konstantkennlinie Regelkurve 3 Spannung zu gering Elektrik- / Elektronikfehler * Fehlerbehebung bei blockierter Pumpe siehe letzte Seite zuläassige Einbaulagen strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99...
- Seite 11 (z.B. Maulschlüssel) lösen und die Pumpe demontieren. !ACHTUNG! Aus der Pumpe kann Restwasser austreten. Es ist dafür zu sorgen, dass der elektrische Anschluss der Pumpe nicht nass wird. Kennlinien strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 12 Lagerplatte gleichmäßig wieder auf Spaltrohrtopf aufsetzen → rastet ein Laufrad darf nicht festsitzen und muss drehbar sein 10 Statorgehäuse mit Hilfe der vier Inbusschrauben wieder an Pumpengehäuse montieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
