Bedienungsanleitung

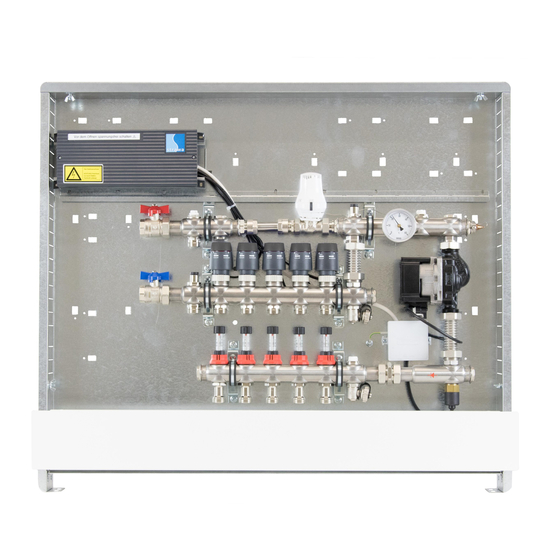

Comfort Kompakt-Regelstation FBR-63-HT1-H-C69-E
Beschreibung:
Kompakt-Regelstation für Flächenheizung mit 1 Hochtemperaturabgang. Ausreichend für ca. 200 m², abhängig vom
Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur, Festwertregelset, Umwälzpumpe
und STB - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX Klemmleiste und Stellantrieben.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken.
Der Primäranschluss ist horizontal ausgerichtet.
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
1
Artikel-Nr.
5312105301
Schrank
725 x 760
B x H in mm
Heizkreise
8
Artikel-Nr.
5312105308
Schrank
875 x 760
B x H in mm
Technische Änderungen vorbehalten.
Stand 11/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
