Bedienungsanleitung

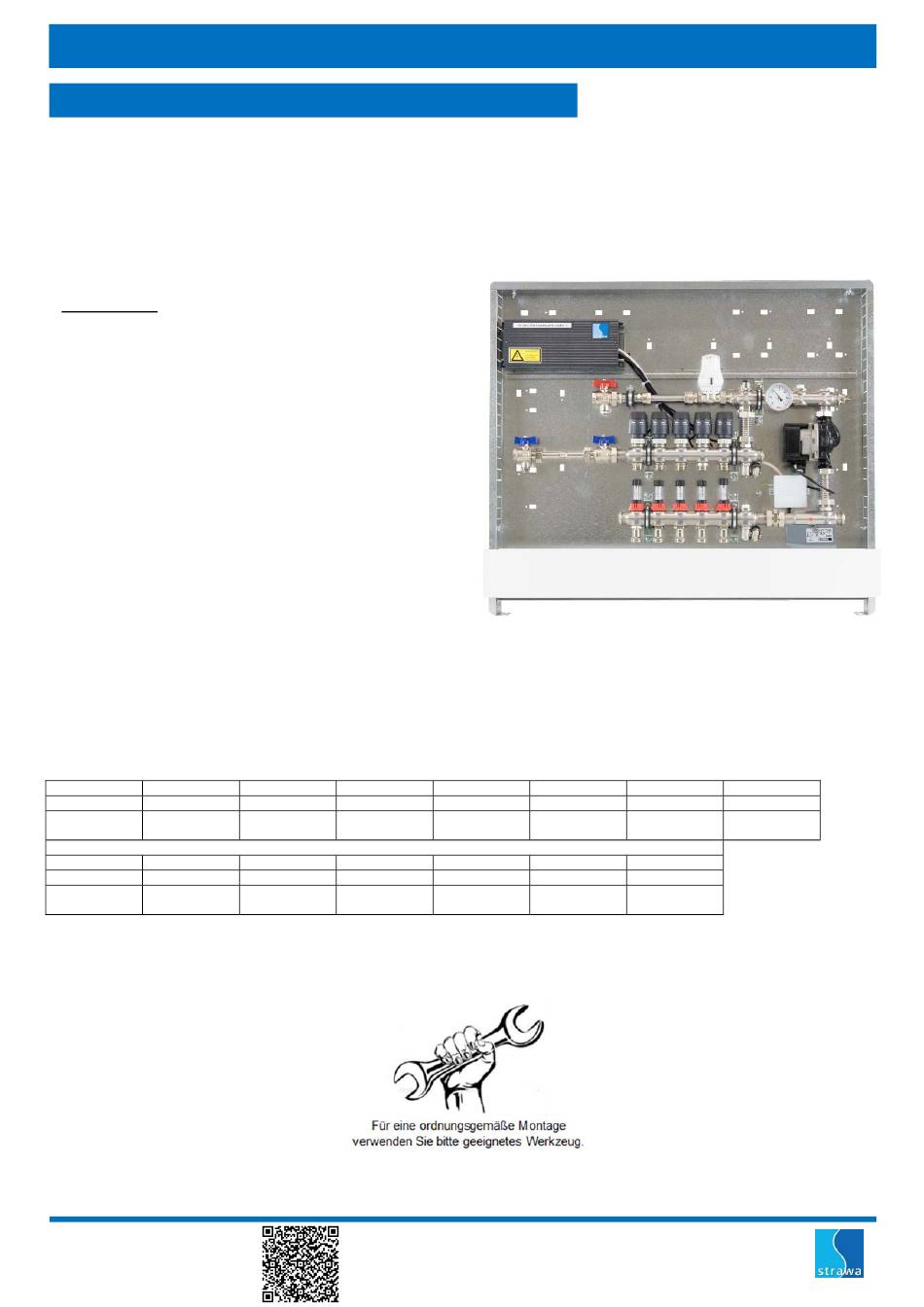

Comfort Regelstation FBR-63-H-WMZ-C69-E
Beschreibung:
Regelstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauf-
temperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur mit Wärmezählerverrohrung,
Festwertregelset, Umwälzpumpe und STB - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX
Klemmleiste und Stellantrieben.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken.
Der Primäranschluss ist horizontal ausgerichtet.
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5302305302
Schrank
875 x 760
B x H in mm
Heizkreise
9
Artikel-Nr.
5302305309
Schrank
1175 x 760
B x H in mm
Technische Änderungen vorbehalten.
Stand 11/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
3
4
5302305303
5302305304
875 x 760
875 x 760
10
11
5302305310
5302305311
1175 x 760
1175 x 760
5
6
5302305305
5302305306
875 x 760
1025 x 760
12
13
5302305312
5302305313
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5302305305
7
8
5302305307
5302305308
1025 x 760
1025 x 760
14
5302305314
1475 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
