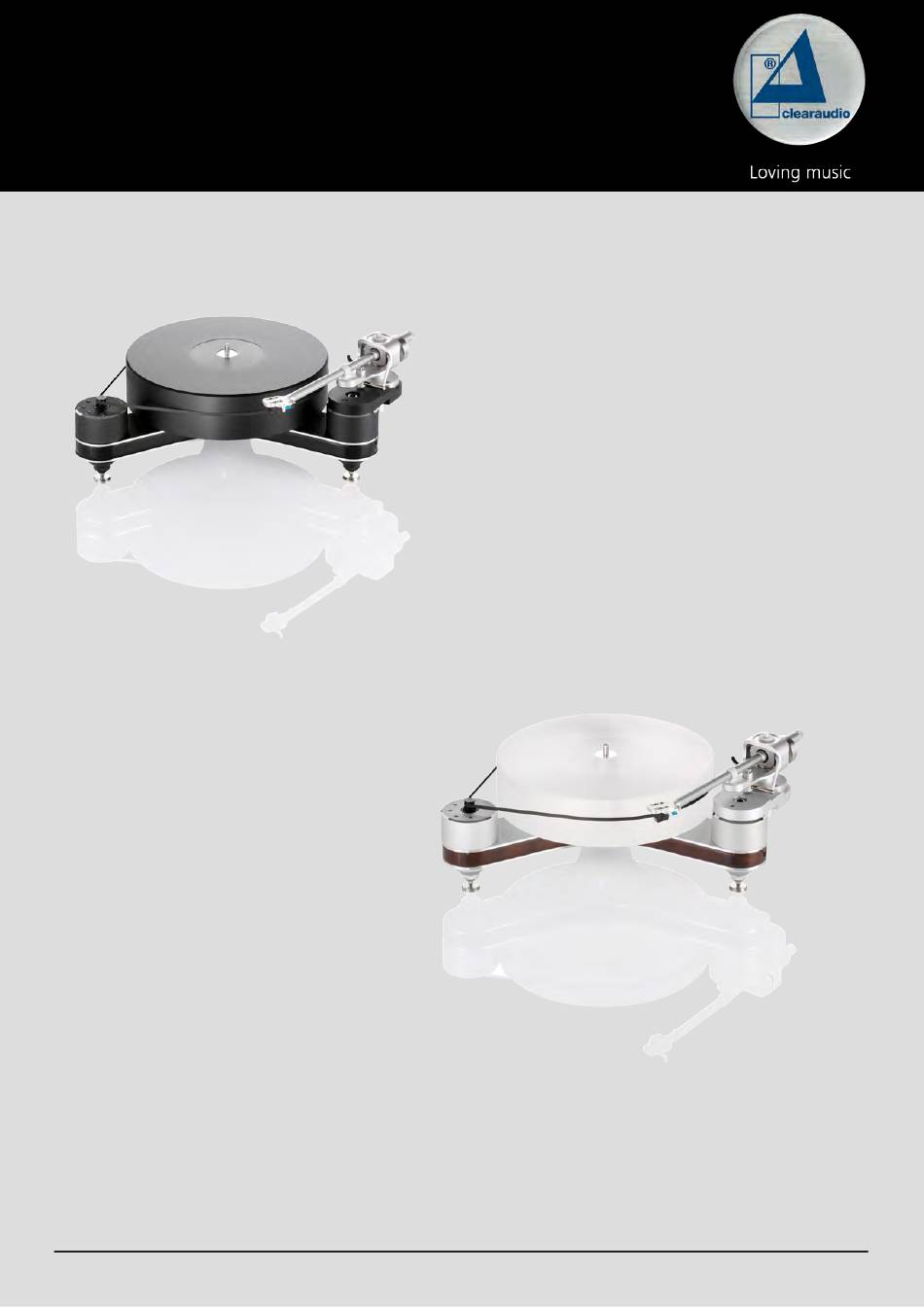

Innovation Compact
Bedienungsanleitung
Innovation Basic Wood
clearaudio Tonarm „Magnify"
und clearaudio Tonabnehmer
Abb. ähnlich
© clearaudio electronic GmbH, 2022-11
Abbildung mit:
„Stradivari V2 MC".
Innovation Compact Black
Abbildung mit:
clearaudio Tonarm „Magnify"
und clearaudio Tonabnehmer
„Stradivari V2 MC".
Made in Germany

Werbung

loading

Verwandte Anleitungen für clearaudio electronic Innovation Compact

Inhaltszusammenfassung für clearaudio electronic Innovation Compact

  • Seite 1 Innovation Compact Bedienungsanleitung Innovation Compact Black Abbildung mit: clearaudio Tonarm „Magnify“ und clearaudio Tonabnehmer „Stradivari V2 MC“. Innovation Basic Wood Abbildung mit: clearaudio Tonarm „Magnify“ und clearaudio Tonabnehmer „Stradivari V2 MC“. Abb. ähnlich © clearaudio electronic GmbH, 2022-11 Made in Germany...
  • Seite 2 Innovation Compact Sie haben sich für ein clearaudio Laufwerk entschieden, ein hochwertiges Produkt der clearaudio electronic GmbH. Resonanz reduzierende Formgebung in Sandwichbauweise in Verbindung mit einer innovativen Motoreinheit (extrem laufruhig mit hohem Drehmoment) und einer selbstregulierenden, sensorgesteuerten Drehzahlstabilisierung garantieren absolute Laufruhe, eine konstante Drehzahl sowie originalgetreue Wiedergabe und somit ein echtes Musikerlebnis.
  • Seite 3 Handlift von der der Platte gehoben und der Plattenspieler manuell abgeschaltet werden. Nicht für Kinder geeignet! Lieferumfang kann verschluckbare Kleinteile enthalten. 2. Bestimmungsgemäßer Gebrauch Innovation Compact ist ein Plattenspieler, zur Wiedergabe von Schallplatten. Innovation Compact Der bestimmungsgemäße Gebrauch des Laufwerks ist die Verwendung in Übereinstimmung mit...
  • Seite 4 Clearaudio kann für Schäden, die beim Transport entstehen und die durch falsches Einpacken verursacht wurden, keine Haftung übernehmen. 9. Entsorgung Dieses Produkt darf nicht zusammen mit Restmüll entsorgt werden. WEEE Reg.Nr.: DE26004446 10. CE-Markierung Dieses Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Seite 4 © clearaudio electronic GmbH, 2022-11...

  • Seite 5: Inhaltsverzeichnis

    Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ..........6 2. Lieferumfang ..............7 - 8 3. Aufbau und Inbetriebnahme .........9 - 12 4. Feinjustage des Motors ..........13 5. Fehlerbehebung ............14 - 15 6. Technische Daten ............16 Garantie Informationen ............17 - 18 Stroboscope Testrecord Bedienungsanleitungq ....19 - 20 Made in Germany Seite 5...

  • Seite 6: Verpackungsübersicht

    Bedienungsanleitung 1. Verpackungsübersicht Zubehör-Kleinteile für Motor, Bedienungsanleitung, Garantiekarte, Qualitätskarte, Stroboscope Testrecord Innovation Compact Laufwerkskörper mit eingesetztem Lagerunterteil und montierter Motoreinheit; optional: Tonarm Plattenteller mit Lageroberteil; Netzteil, optional: Tonabnehmer Abb. 1: Verpackungsübersicht Seite 6 © clearaudio electronic GmbH, 2022-11...

  • Seite 7: Lieferumfang

    Bedienungsanleitung 2. Lieferumfang Das clearaudio Innovation Compact Laufwerk verlässt unsere Fertigung in einer besonders sicheren und eigens für dieses Laufwerk konzipierten Verpackung. Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen...
  • Seite 8 Qualitätszertifikat Schraubendreher o. Abb.: Bedienungsanleitung WICHTIGER HINWEIS: Bitte überprüfen Sie alle Schrauben sowie die zur Tonarmbasis Montage nötigen Bauteile auf einen festen Sitz, da diese sich durch Temperatur-Schwankungen während des Transports lockern können. Seite 8 © clearaudio electronic GmbH, 2022-11...

  • Seite 9: Aufbau Und Inbetriebnahme

    Bedienungsanleitung 3. Aufbau und Inbetriebnahme Innovation Compact Der Aufbau Laufwerk ist sehr einfach durchzuführen. Benutzen Sie zum Aufbau die mitgelieferten weißen Handschuhe, um Kratzer und Fingerabdrücke zu vermeiden. Innovation Compact Die kleinste Aufstellfläche für den Ihren Plattenspieler beträgt 480 x 490 mm.
  • Seite 10 Innovation Compact Entfernen Sie die Schutzhülle von der Keramikachse des Lagers. Beträufeln Sie die Keramikachse mit 1-2 Tropfen des mitgelieferten vollsynthetischen Lageröls (Art. Nr. AC068, auch erhältlich über www.analogshop.de). Abb. 6: Ölen der Keramiklagerachse Seite 10 © clearaudio electronic GmbH, 2022-11...
  • Seite 11 Bedienungsanleitung Entfernen Sie nun sehr vorsichtig die Schutzfolie von dem im Laufwerkchassis montierten Sensor (Abb. 7; rote Einrahmung). Vermeiden Sie unbedingt Verschmutzung und Kratzer auf dem Sensor! Abb. 7: Entfernung der Schutzfolie 6.1) Nehmen Sie mit beiden Händen den Plattenteller mit dem integrierten Lageroberteil aus derVerpackung.
  • Seite 12 33 1/3 markiert) auf dem Motorgehäuse setzen Sie das Laufwerk in Betrieb (mit 33 1/3 Umdrehungen). Es empfiehlt sich, das Laufwerk bei Erstinbetriebnahme in diesem Zustand 15-30 Minuten einlaufen zu lassen. Abb. 11: Verbindung Netzteil und Motor Seite 12 © clearaudio electronic GmbH, 2022-11...

  • Seite 13: Feinjustage Des Motors

    Bedienungsanleitung Innovation Compact 4. Feinjustage des Motors Die Drehzahleinstellung ist bereits vor Auslieferung ab Werk exakt einjustiert worden. Durch den Transport kann es jedoch zu geringfügigen Solldrehzahlabweichungen kommen. Daher ist vor Erstinbetriebnahme eine Überprüfung der Solldrehzahl(en) dringend empfohlen. Zur korrekten Einstellung der Drehzahl legen Sie bitte die mitgelieferte clearaudio...

  • Seite 14: Fehlerbehebung

    Der Vor-/ Verstärker hat nicht Überprüfen Sie die Einstellungen Ihrer genug Verstärkung. Phonovorstufe. Vor-/ Verstärker ist Vertauschen Sie am Plattenspieler die Stecker, fehlangepasst. die an den beiden Ausgängen links und rechts angeschlossen sind. Seite 14 © clearaudio electronic GmbH, 2022-11...
  • Seite 15 Bedienungsanleitung Ist die Schallplatte oder der Reinigen Schallplatte bzw. Nadelträger verschmutzt oder Tonabnehmer. Clearaudio bietet viele hilfreiche beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. einen Austausch. Nadel hüpft oder Ist eine zu hohe Auflagekraft Justieren Sie die Auflagekraft.

  • Seite 16: Technische Daten

    460 x 485 x 157 mm (mit Tonarmbasis, ohne Tonarm) Herstellergarantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Seite 16 © clearaudio electronic GmbH, 2022-11...

  • Seite 17: Garantie Informationen

    Bedienungsanleitung Innovation Compact die volle clearaudio Garantie von fünf (5) Jahren in Anspruch Um für das Laufwerk nehmen zu können, senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt und vollständig ausgefüllt zu oder registrieren Sie das Produkt online unter https://clearaudio.de/de/service/ registration.php, da sonst nur die gesetzliche Gewährleistung von einem (1) Jahr berücksichtigt werden kann.
  • Seite 18 Clearaudio. IMPORTANTE Cuando solicite el servicio otorgado por la garantia el usuario tiene la responsabilidad de demonstrar cuándo efectuó la compra. En este caso, su recibo de compra será la prueba apropiada. Seite 18 © clearaudio electronic GmbH, 2022-11...

  • Seite 19: Stroboscope Testrecord Bedienungsanleitungq

    Bedienungsanleitung Stroboscope Testrecord Stroboscope Testrecord Die clearaudio erfüllt die höchsten Ansprüche an eine exakte Einstellung der Geschwindigkeit Ihres Plattenspielermotors. Ein optimales Klangerlebnis kann nur mit einer exakt eingestellten Motordrehzahl erreicht werden. - Optimale Einstellung des Plattenspielers - Zur Einstellung der exakten Geschwindigkeit wählen Sie bitte zunächst die richtige Plattenseite.
  • Seite 20 V23GA – 12 V – Alkaline (Art. Nr.: AC039/B) (Technische Änderungen vorbehalten) Stand: 2022-11 clearaudio electronic GmbH Spardorfer Str. 150 91054 Erlangen Germany Tel: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Seite 20 © clearaudio electronic GmbH, 2022-11...
  • Seite 21 Bedienungsanleitung Made in Germany Seite 21...
  • Seite 22 Bedienungsanleitung Seite 22 © clearaudio electronic GmbH, 2022-11...
  • Seite 23 Bedienungsanleitung Made in Germany Seite 23...
  • Seite 24 Handmade in Germany Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. 2022 © clearaudio electronic GmbH, 2022-11 Made in Germany...
