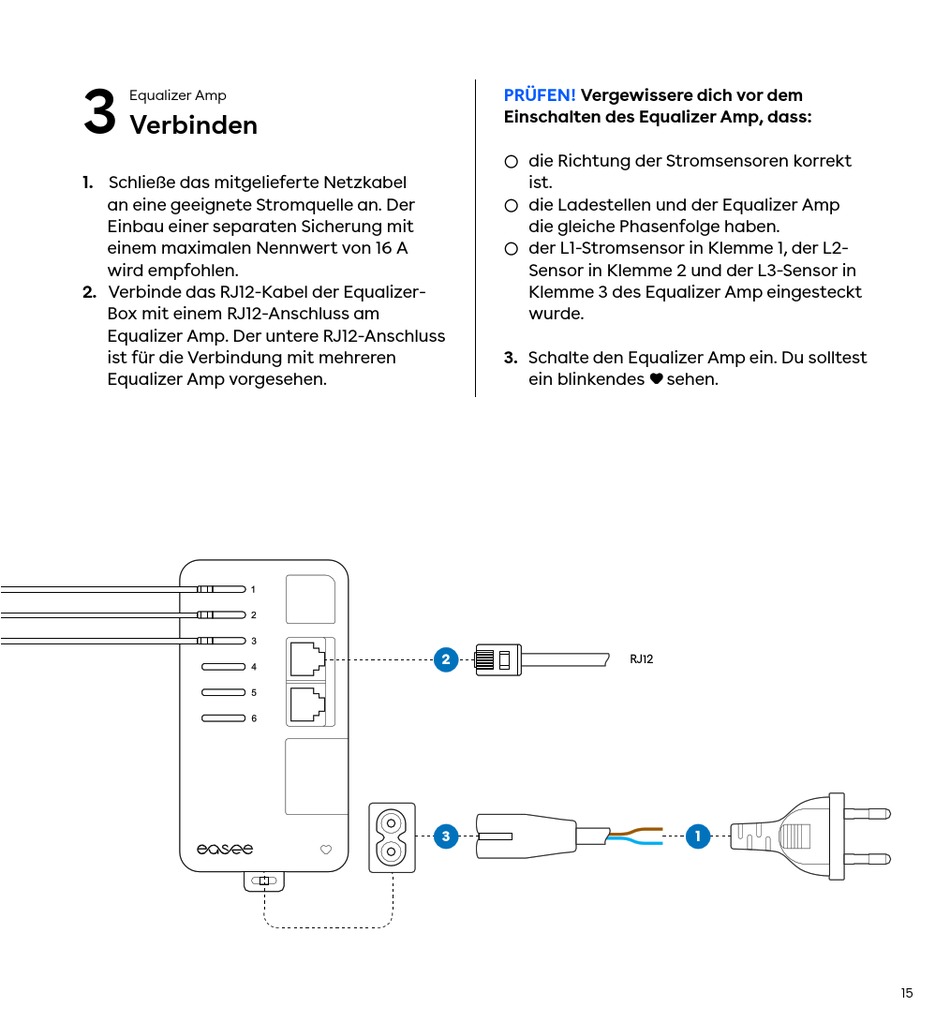

3
Equalizer Amp
Verbinden
1. Schließe das mitgelieferte Netzkabel
an eine geeignete Stromquelle an. Der
Einbau einer separaten Sicherung mit
einem maximalen Nennwert von 16 A
wird empfohlen.
2. Verbinde das RJ12-Kabel der Equalizer-
Box mit einem RJ12-Anschluss am
Equalizer Amp. Der untere RJ12-Anschluss
ist für die Verbindung mit mehreren
Equalizer Amp vorgesehen.
PRÜFEN!
Vergewissere dich vor dem
Einschalten des Equalizer Amp, dass:
Ѐ die Richtung der Stromsensoren korrekt
ist.
Ѐ die Ladestellen und der Equalizer Amp
die gleiche Phasenfolge haben.
Ѐ der L1-Stromsensor in Klemme 1, der L2-
Sensor in Klemme 2 und der L3-Sensor in
Klemme 3 des Equalizer Amp eingesteckt
wurde.
3. Schalte den Equalizer Amp ein. Du solltest
ein blinkendes
2
3
sehen.
RJ12
1
15
