Einbau der Feder-
Distanzstücke
1.
Klappen Sie den Sitz hoch.
2.

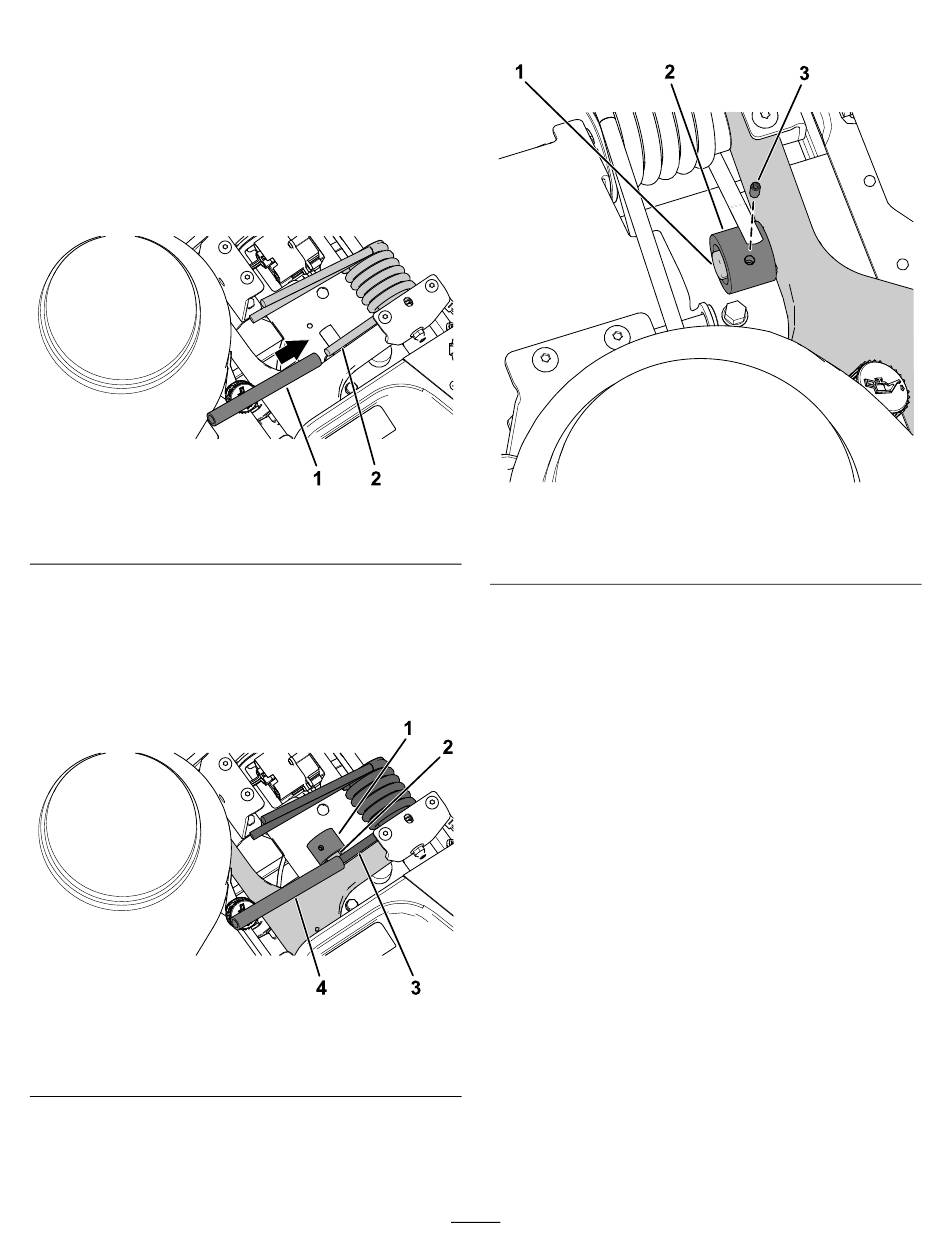

Setzen Sie das Federhubrohr auf das Ende der
Drehfeder
(Bild
2).
Hinweis:
Stellen Sie sicher, dass das
Federhubrohr richtig auf dem Ende der
Drehfeder sitzt.
1. Federhubrohr
3.
Schieben Sie das Feder Distanzstück auf den
Schwingarmzapfen auf
4.
Heben Sie mit einer Hand das Ende der
Drehfeder vom Schwingarmzapfen ab und
schieben Sie das Distanzstück zwischen die
Drehfeder und den Schwingarmzapfen
1. Feder-Distanzstück
2. Schwingarmzapfen
Bild 2
2. Drehfeder
(Bild
3).
(Bild
Bild 3
3. Drehfeder
4. Federhubrohr
5.
Befestigen Sie das Feder-Distanzstück mit der
Stellschraube am Schwingarmzapfen
g309475
1. Schwingarmzapfen
2. Feder-Distanzstück
6.
Wiederholen Sie diesen Schritt an der anderen
Seite.
7.
Senken Sie den Sitz ab.
3).
g309474
3
(Bild
Bild 4
3. Stellschraube
4).
g309473
