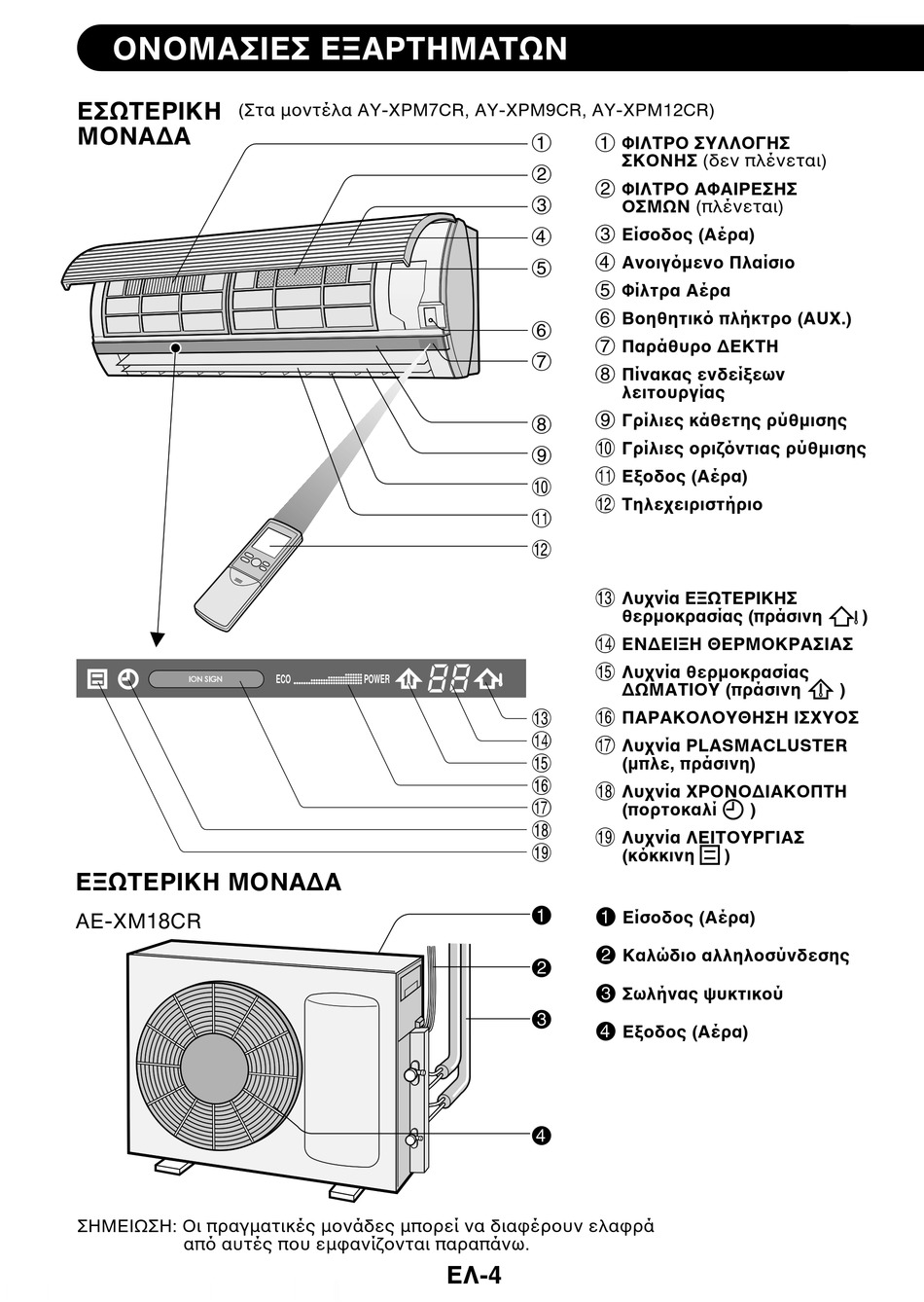

ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ
ΕΣΩΤΕΡΙΚΗ
(Στα µοντέλα AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)
ΜΟΝΑ∆Α
ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α
AE-XM18CR
ΣΗΜΕΙΩΣΗ: Οι πραγµατικές µονάδες µπορεί να διαφέρουν ελαφρά
απ αυτές που εµφανίζονται παραπάνω.
ECO POWER
EΛ-4
1 1 ΦΙΛΤΡΟ ΣΥΛΛΟΓΗΣ
ΣΚΟΝΗΣ (δεν πλένεται)
2
2 ΦΙΛΤΡΟ ΑΦΑΙΡΕΣΗΣ
3
ΟΣΜΩΝ (πλένεται)
3 Είσοδος (Αέρα)
4
4 Ανοιγ µενο Πλαίσιο
5
5 Φίλτρα Αέρα
6 Βοηθητικ πλήκτρο (AUX.)
6
7 Παράθυρο ∆ΕΚΤΗ
7
8 Πίνακας ενδείξεων
λειτουργίας
9 Γρίλιες κάθετης ρύθµισης
8
0 Γρίλιες οριζ ντιας ρύθµισης
9
q Εξοδος (Αέρα)
0
w Τηλεχειριστήριο
q
w
e Λυχνία ΕΞΩΤΕΡΙΚΗΣ
θερµοκρασίας (πράσινη
r ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ
t Λυχνία θερµοκρασίας
∆ΩΜΑΤΙΟΥ (πράσινη
y ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ
e
r
u Λυχνία PLASMACLUSTER
t
(µπλε, πράσινη)
y
i Λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ
u
(πορτοκαλί
i
o Λυχνία ΛΕΙΤΟΥΡΓΙΑΣ
o
(κ κκινη
!
! Είσοδος (Αέρα)
@ Καλώδιο αλληλοσύνδεσης
@
# Σωλήνας ψυκτικού
#
$ Εξοδος (Αέρα)
$
)
)
)
)
