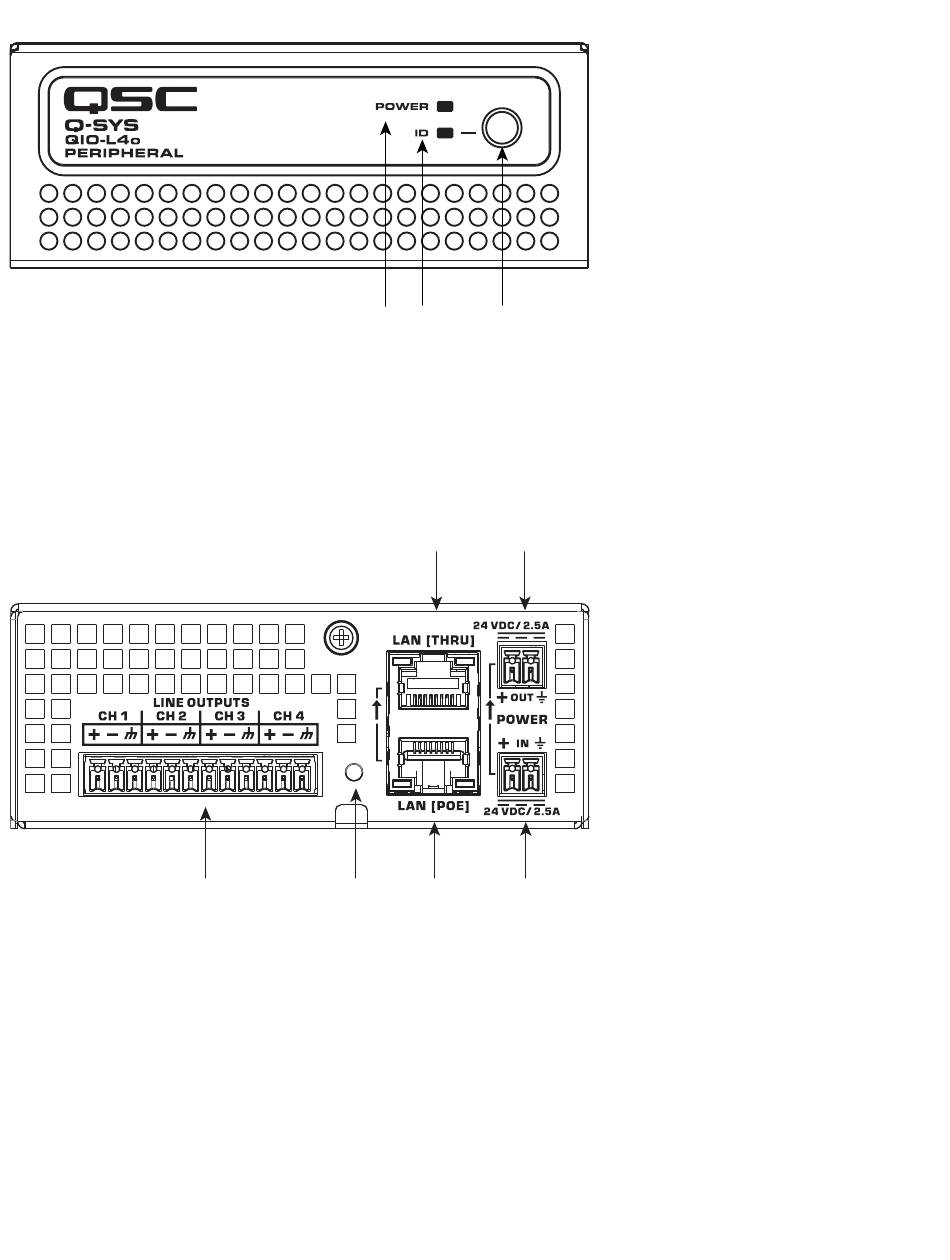

L4o – Frontplatte
1. Netz-LED (Power) – leuchtet blau, wenn die Q-SYS L4o eingeschaltet ist
2. ID-LED – LED blinkt grün, wenn das Gerät mit der ID-Taste oder dem Q-SYS Configurator in den ID-Modus versetzt wird
3. ID-Taste – Sucht die L4o in der Q-SYS Designer-Software und im Q-SYS Configurator
L4o – Rückplatte
1. Externer Stromeingang, 24 VDC 2,5 A – Zusatzstromversorgung, 24 VDC, 2,5 A, 2-poliger Eurostecker
2. Durchschleif-Stromausgang 24 VDC 2,5 A – Zusatzstromversorgung, 24 VDC, 2,5 A, 2-poliger Eurostecker
3. LAN [PoE] – RJ-45-Buchse, 802.3af, Typ 1-Strom, Q-LAN
4. LAN [THRU] – RJ-45-Buchse, Ethernet-Durchschleifstrom
5. Rücksetzfunktion – Durch Einführen einer Heftklammer oder eines ähnlichen Instruments werden die Netzwerk-Standardeinstellungen
und die Werkseinstellungen wiederhergestellt. Vor dem Zurücksetzen die zugehörigen Hinweise in der Q-SYS-Hilfe lesen.
6. Line-Ausgänge – vier Kanäle, symmetrisch oder asymmetrisch – grün
