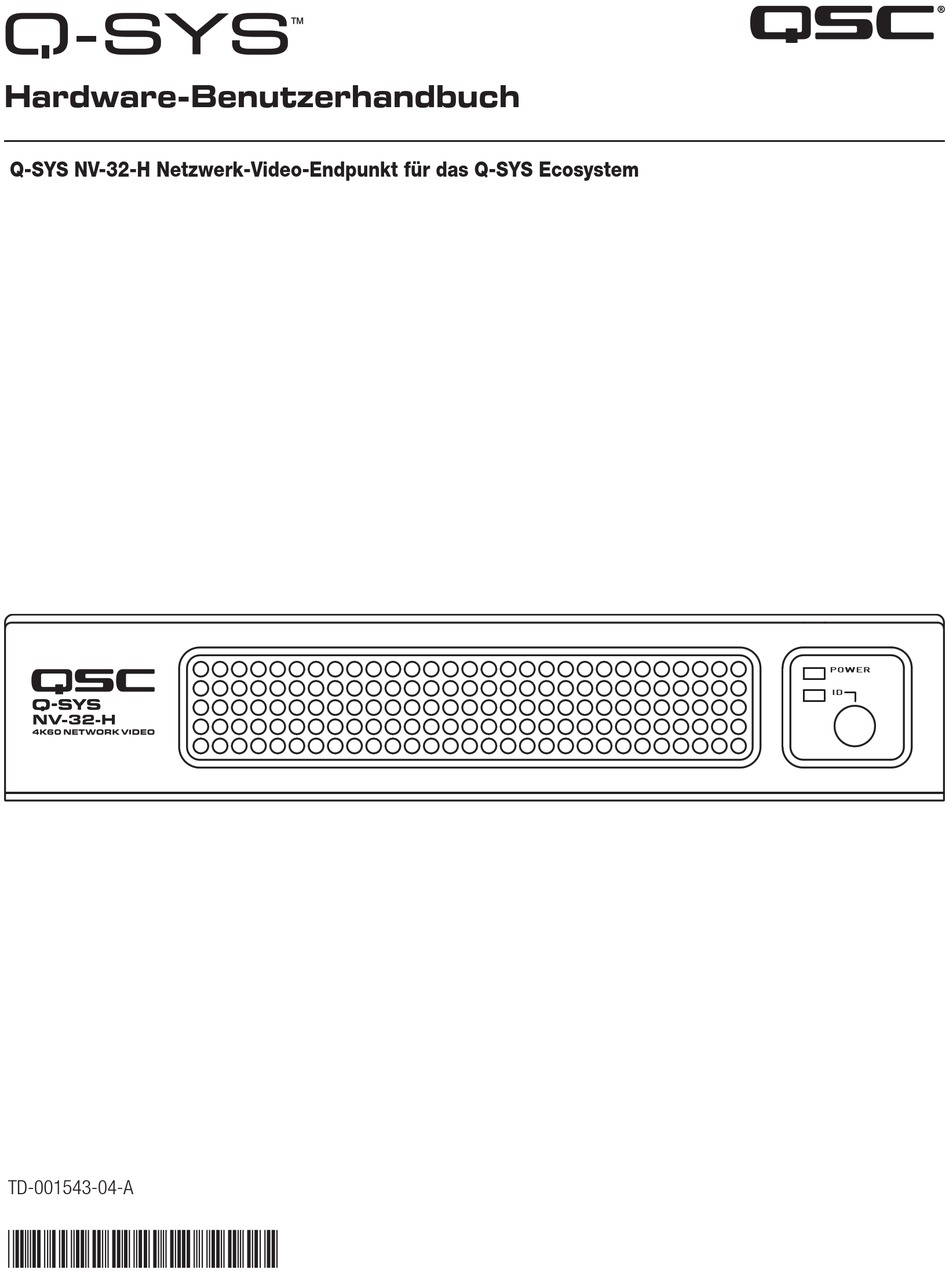

- Seite 1 ™ Hardware-Benutzerhandbuch Q-SYS NV-32-H Netzwerk-Video-Endpunkt für das Q-SYS Ecosystem POWER TD-001543-04-A *TD-001543-04*...
-
Seite 2: Wichtige Sicherheitshinweise
Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen. WICHTIGE SICHERHEITSHINWEISE Beachten Sie die wichtigen Angaben in Sicherheitshinweise und regulatorische Erklärungen Q-SYS NV-32-H4K60 Netzwerk-Video-Endpunkt. Garantie Besorgen Sie sich eine Kopie der beschränkten QSC-Garantie auf der QSC-Website unter www.qsc.com. Lieferumfang (1x) (1x) (2x) (1x) -
Seite 3: Einschalten Des Q-Sys Nv-32-H
Injektor auswählen kann. Bitte beachten Sie, dass 802.3bt ein Power-over-Ethernet-Standard für hohe Stromstärken ist, der die Zufuhr einer Leistung von bis zu 71 W zu Endpunktgeräten über ein standardmäßiges Ethernet-Kabel ermöglicht. Zum Betrieb des Q-SYS NV-32-H ist eine Ausrüstung erforderlich, die dem Standard 802.3bt entspricht. Der Q-SYS NV-32-H funktioniert nicht mit einer PoE- oder PoE+ (802.3af oder 802.3at)-Ausrüstung. - Seite 4 A. Ein Q-SYS NV-32-H 19-Zoll-Rack (links oder rechts montiert) (x1) Oberseite Oberseite (x1) Frontplatte Frontplatte (x1) (x5) (x1) B. Ein Q-SYS NV-32-H 19-Zoll-Rack (mittig montiert) (x1) Oberseite (x2) Frontplatte (x4) (x2) TD-001543-04-A...
- Seite 5 Zwei Q-SYS NV-32-H 19-Zoll-Rack (x2) Unterseite Einheit 2 (x2) Frontplatte (x2) Unterseite Einheit 1 (x6) Frontplatte (x1) (x6) Ein Q-SYS NV-32-H Halb-Rack (x1) (x2) Oberseite (x6) Frontplatte TD-001543-04-A...
- Seite 6 Unter Zugrundelegung der Beispiele in den Montageoptionen A bis E können Sie jede der Q-SYS NV-32-H-Konfigurationen montieren. Das Beispiel unten rechts kann gespiegelt werden, wenn ein einzelner Q-SYS NV-32-H auf der linken Seite montiert werden soll. Geräte-Rack (nicht im Lieferumfang enthalten) (2) Rack-Montagewinkel-Abstandshalter (2) Rack-Montagewinkel...
- Seite 7 Frontplatte — Abbildung 1 — POWER-LED – Leuchtet blau, wenn der Q-SYS NV-32-H Taste ID – Ruft den Q-SYS NV-32-H auf der Q-SYS Designer- eingeschaltet ist Benutzeroberfläche und im Configurator auf ID-LED – LED blinkt, wenn das Gerät mit der ID-Taste oder der Q-SYS Configurator-Software in den ID-Modus versetzt wird...
- Seite 8 Abmessungen 220,0 mm 8,66 in 286,6 mm 11,28 in 220,0 mm 8,66 in POWER 43,6 mm 1,72 in TD-001543-04-A...
-
Seite 9: Technische Daten
Technische Daten Video E/A HDMI 2.0-Eingänge Drei HDMI-Eingangskabel, die Quellvideo-Eingangsvideoformate bis 4K60 4:4:4 empfangen können HDMI 2.0-Ausgänge Zwei HDMI-Ausgänge, die Videoformate bis 4K60 4:4:4 skalieren und ausgeben können Scaler Für jeden HDMI-Ausgang ist ein robuster, polymorpher 4K60 4:4:4-Scaler vorgesehen, der auch die anspruchsvollsten Auflösungs- und Framerate-Konvertierungen unterstützt. -
Seite 10: Verkauf Und Marketing
FAX: +1.714.754.6173 © 2017 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Q-SYS, Q-LAN und Q-SYS Designer sind Marken von QSC, LLC. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein.
