2 Elektrische Installation
LED Codes „NS"
Ethernet / IP: Die LED NS zeigt den Feldbuszustand an.
Zustand LED
Aus
Blinkt grün, rot, aus
Blinkt grün
Blinkt rot
Leuchtet rot
Leuchtet grün
2 Elektrische Installation
▶ Der Controller kann mit den Kommunikationsschnittstellen ProfiNET, EtherCAT oder Ethernet/IP betrieben werden. Die
Werkseinstellung ist ProfiNET. Die Umstellung der Kommunikationsschnittstelle erfolgt über ein Softwareupdate.

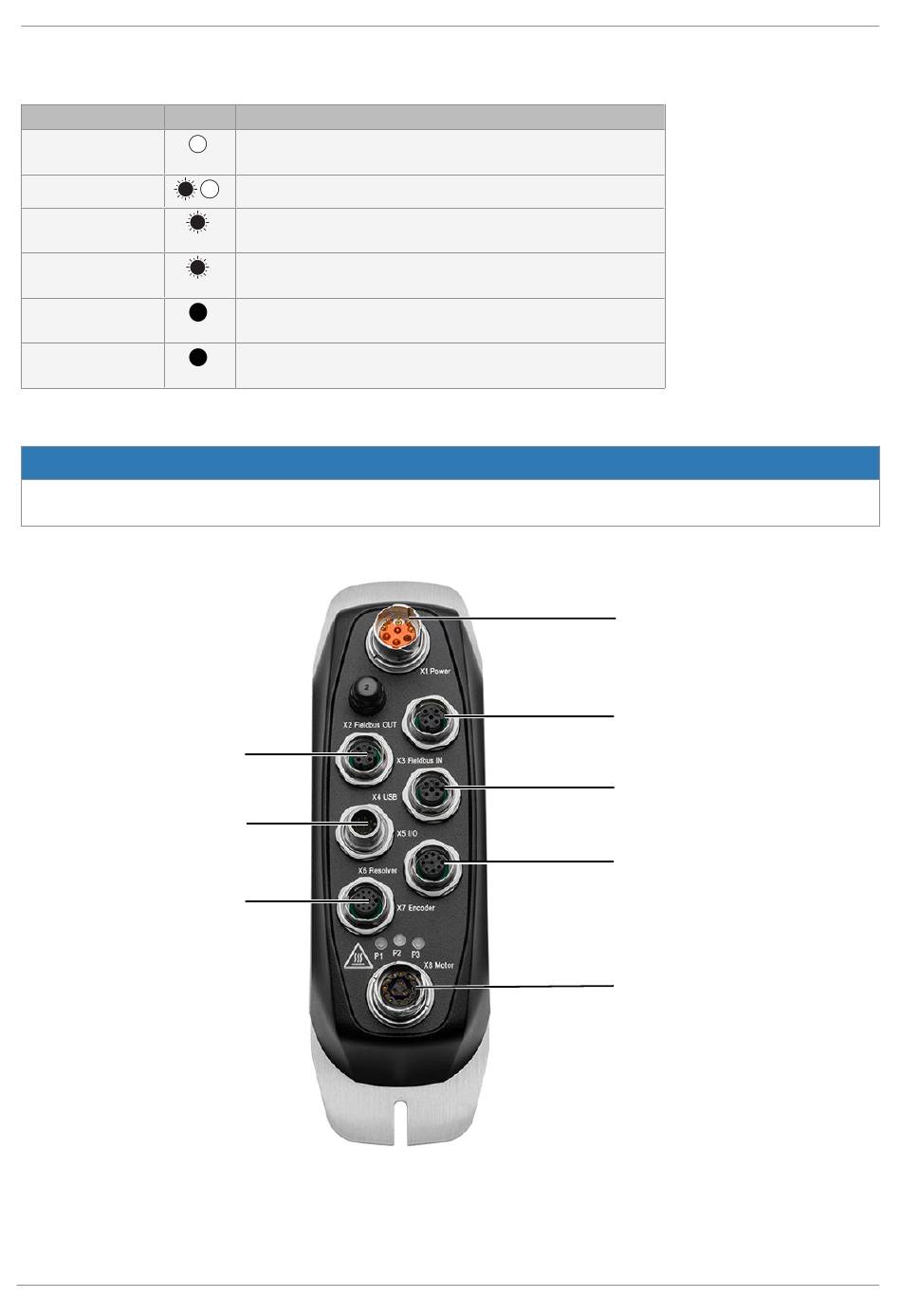

2.1 Controller mit Schutzklasse IP65
X3 SPS / Feldbus Eingang
Netzwerkkabel (M12-RJ45)
Artikelnummer:
88450499 / 88450500 / 88450502
X5 Digital Ein- und Ausgänge
Kabel für digitale Ein- / Ausgänge
Artikelnummer: 88758155
X7 Encoderschnittstelle
Not used!
GEMÜ 1282
Das Busmodul hat keine IP-Adresse (oder hat keine Versor-
gungsspannung oder ist defekt).
Das Busmodul führt seinen Einschalttest durch.
Es ist eine IP-Adresse konfiguriert, jedoch keine CIP-Verbin-
dung aktiv.
Es ist eine IP-Adresse konfiguriert, jedoch ist es zu einer Zeit-
überschreitung gekommen.
Das Busmodul hat erkannt, dass seine IP-Adresse bereits ver-
wendet wird
Der Bus hat eine IP-Adresse und es ist mindestens eine CIP-
Verbindung aktiv (ohne Zeitüberschreitung).
Bedeutung
HINWEIS
4 / 22
X1 Spannungsversorgung
Spannungsversorgungskabel
Artikelnummer: 88756497
X2 Felbus Ausgang
Feldbuskabel (M12-M12)
Artikelnummer: 88585104
X4 Diagnoseschnittstelle
USB Inbetriebnahmekabel
Artikelnummer: 88756500
X6 Resolverschnittstelle
Not used!
X8 Motoranschluss
Verlängerungsleitung
Artikelnummer: 88756498
