Innerhalb des Erfassungsbereichs gibt es "Nebenkeulen", in denen sich der Sensor ebenfalls aktivieren kann. Halten Sie
in einer Anwendung mit Auslöserichtung 3 einen Mindestabstand X ≥ 5 mm zwischen dem Sicherheitsschalter SI-RF und
dem Auslöser ein, damit keine Aktivierung innerhalb der Nebenkeulen erfolgt.
Die angegebenen Erfassungsabstände können nur erreicht werden, wenn die folgenden Bedingungen erfüllt sind:
•
Die Sensoren dürfen nicht in der Nähe von Magneten oder starken Magnetfeldern installiert werden.
•
Sensor und Auslöser dürfen nicht bündig mit metallischen Materialien montiert werden. Metall kann die Erfas-
sungsabstände beeinflussen.
Wichtig: Wenn mehrere Einheiten nebeneinander montiert werden, muss zwischen jedem Sensor ein
Mindestabstand von 100 mm eingehalten werden, um einen störungsfreien Betrieb zu gewährleisten.
Wichtig: Werden zwei Auslöser verwendet, um einen Sensor zu aktivieren, müssen die Auslöser ei-
nen Sicherheitsabstand von mindestens 20 mm haben (gemessen von der Gehäuseseite).
Diese Geräte dürfen nur von autorisiertem Personal installiert werden. Jede der gezeigten Montagepositionen und Nä-
herungsrichtungen kann verwendet werden. Installieren Sie den Sicherheitsschalter SI-RF so, dass die Anzeige sichtbar
ist. Die dreieckigen Symbole dienen der Ausrichtung und sollten zueinander zeigen.
Ersetzen Sie alle beschädigten Komponenten des Sicherheitsschalter SI-RF oder des Auslösers umgehend. Sie können
separat ersetzt werden, mit Ausnahme der Unique(U)-kodierten Version. Wenn Sie die Kodieroption Unique (U) verwen-
den, müssen der Sicherheitsschalter SI-RF und der Auslöser immer zusammen ausgetauscht werden.
3.5 Zurücksetzen der Eingänge
Die Reset-Funktion erzwingt nach dem Schließen der beweglichen Schutzeinrichtung eine lokale Bestätigung, dass die
Sicherheitsausgänge eingeschaltet sind.
Wenn die bewegliche Schutzeinrichtung mit einem Sensor mit Reset-Funktion geöffnet wird, schließen und öffnen Sie
die Reset-Taste innerhalb von (mindestens) 0,25 Sekunden bis (höchstens) 1 Sekunde, nachdem die Schutzeinrichtung
geschlossen wurde.
Die Reset-Funktion gilt nur für den Sensor mit der Reset-Funktion. Diese Reset-Funktion ermöglicht ein lokales Rückset-
zen an einer bestimmten Schutzeinrichtung, nicht aber ein vollständiges Rücksetzen des Sicherheitssystems. Wenn eine
Reihe von Sensoren kaskadiert ist (siehe
für SI-RF 3. Wenn SI-RF 1 oder 2 geöffnet und dann geschlossen werden, schalten die Ausgänge nach dem Schließen
der Schutzeinrichtung ein, ohne die Reset-Taste zu betätigen.
VORSICHT: Beim Einschalten der Stromversorgung schalten die Sicherheitsausgänge ein, ohne die
Reset-Taste zu betätigen, wenn sich die Schutzeinrichtung in der geschlossenen Stellung befindet.

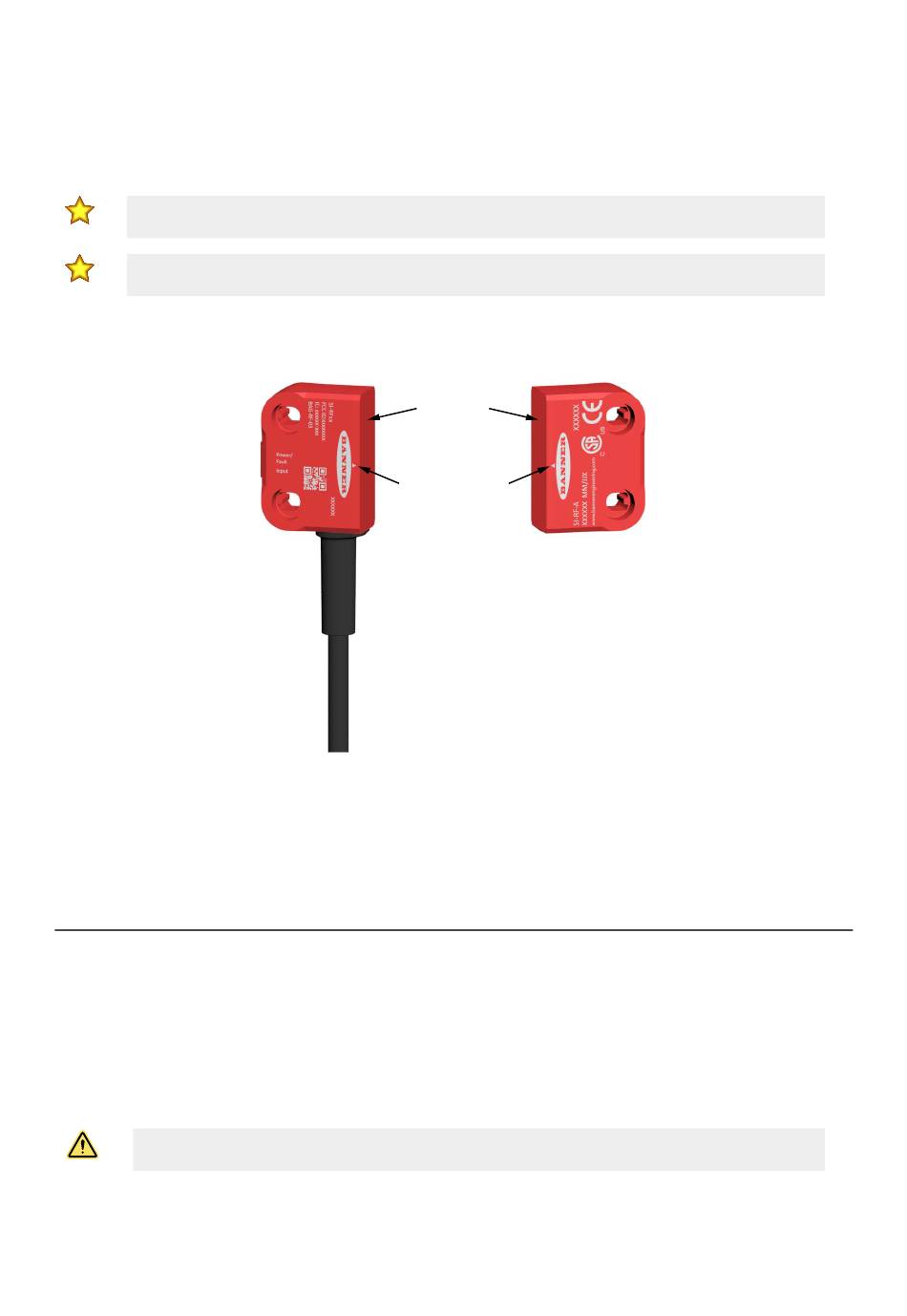

Abbildung 3. Aktive Sensor- und Auslöserflächen
Sensor
Aktive
Bereiche
Ausrichtungs-
marken
Verdrahtung des Schalters in Reihe
www.bannerengineering.com
Berührungsloser RF-Sicherheitsschalter SI-RF
Auslöser
auf Seite 14), gilt die Reset-Funktion nur
