3.8.6 Verdrahten des Schalters in Reihe mit Hilfe des Steckverbind-
ers
Verwenden Sie für diese Konfiguration die Modelle SI-RFS und SI-RFD.
Wenn Einheiten in Reihe geschaltet werden, vereinfachen Sie die Verdrahtung mit speziellen T-Adaptern und kosten-
günstigen ungeschirmten, beidseitig vorkonfektionierten vieradrigen Kabeln. Die Abbildung zeigt eine ähnliche Konfigura-
tion, außer dass die Verbindungen alle über Steckverbinder hergestellt werden. Die Not-Halt-Schalter SSA-
EB1PLx-0Dx, SI-RFD-Schalter und SSA-ISD Connect können in ein und derselben Reihe miteinander kombiniert wer-
den.
1. Das 4-polige M12-Buchsenkabel an das 4-polige M12-Steckerkabel des T-Adapters für Reihenschaltung (SI-
RFA-TS) anschließen.
2. Wenn ein Sensormodell mit manuellem Reset verwendet wird, die 8-polige M12-Buchse des Reset-T-Adapters
(SI-RFA-TK) mit dem 8-poligen M12-Stecker des T-Adapters für die Reihenschaltung verbinden. Schließen Sie
eine 4-polige M12-Kabelbuchse an den 4-poligen M12-Schnellanschluss des T-Adapters an, um einen Reset-
Schalter anzuschließen oder den Hilfsausgang zu lesen.
3. Schließen Sie den Sensor an den 8-poligen M12-Stecker des T-Adapters an.
4. Verbinden Sie den 4-poligen M12-Stecker eines beidseitig vorkonfektionierten Kabels mit der 4-poligen M12-
Buchse des T-Adapters. Verbinden Sie die 4-polige M12-Buchse des beidseitig vorkonfektionierten Kabels mit
dem T-Adapter der nächsten Reihenschaltung (SI-RFA-TS).
5. Am Ende der Leitung ist ein Abschlussstecker (SI-RFA-P) erforderlich, um das System ordnungsgemäß abzus-
chließen.
6. Das verdrahtete Ende des 4-poligen M12-Kabels (aus Schritt 1) kann direkt mit einem Sicherheitsüberwachungs-
modul oder über ein In-Series Diagnostic(ISD)-Modul und dann mit dem Sicherheitsüberwachungsgerät verdrah-
tet werden.
Vergewissern Sie sich, dass der Sicherheitsschalter SI-RF und das Sicherheitsüberwachungsmodul von derselben
Stromversorgung gespeist werden oder dass die getrennten Stromversorgungen über einen gemeinsamen Masseans-
chluss verfügen. Stellen Sie sicher, dass der Spannungspegel an SI-RF 1 (am weitesten von der Stromversorgung en-
tfernt) über 19,5 V liegt, damit das System ordnungsgemäß funktioniert.
2
SI-RFA-TK
1
SI-RFA-P
MQDEC-4xxSS
SI-RFA-TS SI-RFA-TS
Komponentenschlüssel
SI-RFA-TK
SI-RFA-TS
SI-RFA-P Endstück
MQDEC-4xxSS (4 Längen)
MQDC-4xx (4 Längen)
Bei langen Reihen oder Reihen mit vielen ISD-Geräten muss die Spannung am ersten Gerät (Gerät, das dem Ab-
schlussstecker am nächsten liegt) über 19,5 V bleiben, damit die Reihe ordnungsgemäß funktioniert.
Hinweise zur maximalen Gesamtkabellänge und zur maximalen Anzahl von Geräten, bevor eine zusätzliche Stromver-
sorgung erforderlich sein kann, finden Sie unter
formationen zur Überwachung der einzelnen Gerätespannungen finden Sie unter .
Seite 10.
Eine zusätzliche Stromversorgung kann erforderlich sein, um ein Minimum von 19,5 V an allen Geräten aufrechtzuerhal-
ten. Es gibt zwei Möglichkeiten, eine zusätzliche Stromversorgung anzuschließen.

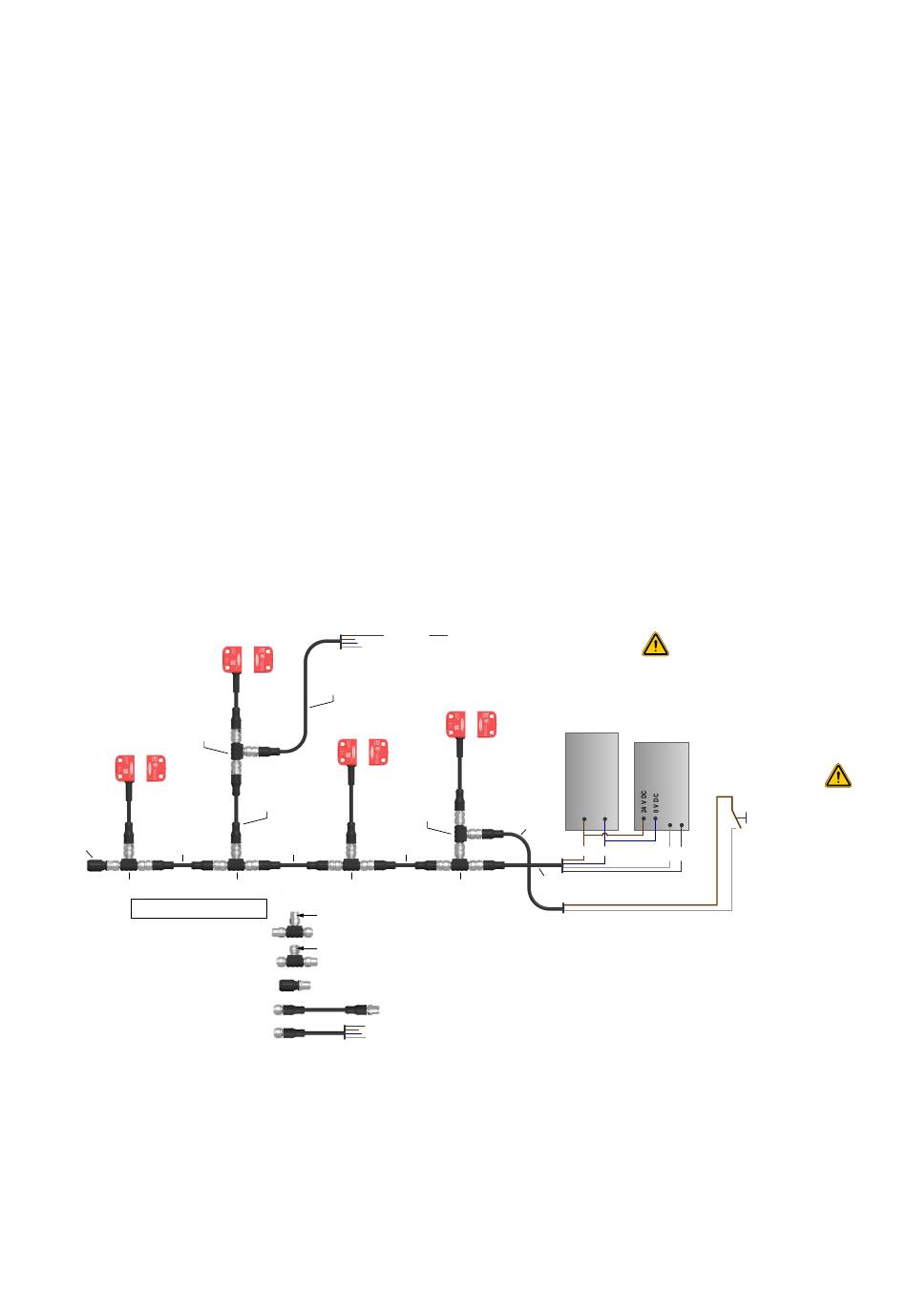

Abbildung 7. Verdrahten des Schalters in Reihe mit Hilfe des Steckverbinders
Schwarz
MQDC-4xx
3
DEE2R-8xxD
SI-RFA-TK
MQDEC-4xxSS MQDEC-4xxSS
SI-RFA-TS
4-poliger Steckeranschluss
8-polige Buchse
Abbildung 10
www.bannerengineering.com
Berührungsloser RF-Sicherheitsschalter SI-RF
PNP-Hilfsausgang
NICHT SICHERHEITSRELEVANT
4
Leistung
24 V DC 0 V DC
MQDC-4xx
Braun Blau
MQDC-4xx
SI-RFA-TS
auf Seite 16Informationen zur Verwendung von ISD-In-
Sicherheit
Überwachung
Modul
Reset
NUR FÜR TÜR 4
OSSDs
Weiß
Schwarz
Braun
Weiß
In-Series Diagnostic(ISD)-Daten auf
