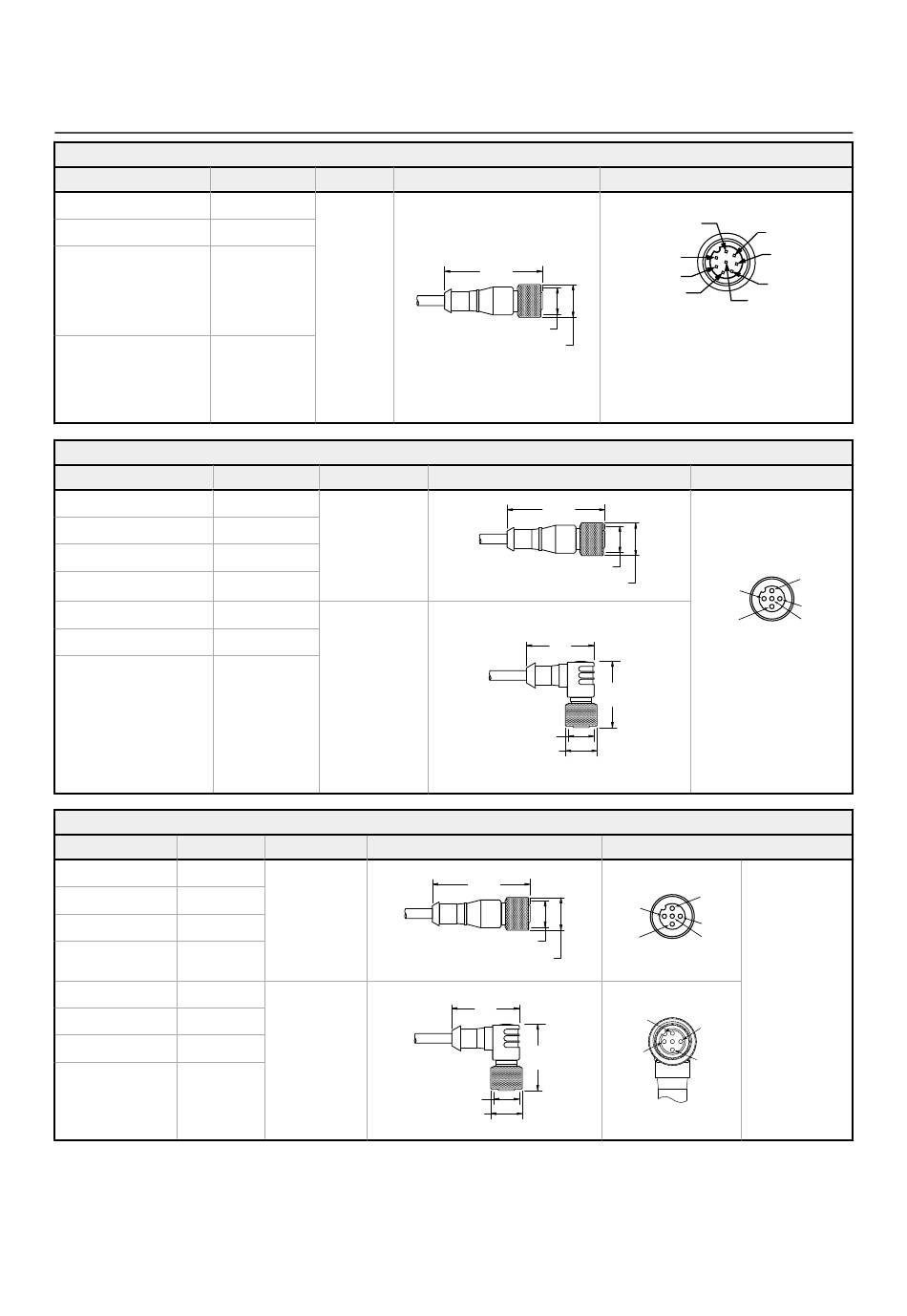

Berührungsloser RF-Sicherheitsschalter SI-RF
5 Zubehör

5.1 Anschlussleitungen

8-polige verschraubbare M12-Anschlussleitungen – offene Anschlüsse
Typenbezeichnung
SXA-815D
SXA-825D
SXA-850D 15,24 m (50 ft)
SXA-8100D 30,48 m (100 ft)
5-polige verschraubbare M12-Anschlussleitungen – einseitig vorkonfektioniert
Typenbezeichnung
MQDC1-501.5
MQDC1-506
MQDC1-515
MQDC1-530
MQDC1-506RA
MQDC1-515RA
MQDC1-530RA
4-polige verschraubbare M12-Anschlussleitungen – einseitig vorkonfektioniert
Typenbezeichnung Länge
MQDC-406 2 m (6,56 ft)
MQDC-415 5 m (16,4 ft)
MQDC-430 9 m (29,5 ft)
MQDC-450 15 m (49,2 ft)
MQDC-406RA 2 m (6,56 ft)
MQDC-415RA 5 m (16,4 ft)
MQDC-430RA 9 m (29,5 ft)
MQDC-450RA 15 m (49,2 ft)
20
Länge Art
4,57 m (15 ft)
7,62 m (25 ft)
Gerade
Länge Art
0,5 m
2 m
Gerade
5 m
9 m
2 m
5 m
Abgewinkelt
9 m
Typ
Gerade
Abgewinkelt
www.bannerengineering.com
Abmessungen Steckerbelegung (Buchse)
44 Typ.
M12 x 1
ø 14.5
Abmessungen
44 Typ.
M12 x 1
ø 14.5
Typ 32.
[32 mm]
Typ 30.
[30 mm]
M12 x 1
ø 14,5
Abmessungen
44 Typ.
M12 x 1
ø 14.5
Typ 32.
[32 mm]
Typ 30.
[30 mm]
M12 x 1
ø 14,5
2
3
4
1
7
5
6
8
1 = Weiß 5 = Grau
2 = Braun 6 = Rosa
3 = Grün 7 = Blau
4 = Gelb 8 = Rot
Steckerbelegung (Buchse)
1
4
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau
Anschlussbelegung (Buchsen)
2
1
3
4
5
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
2
3 5 = Nicht be-
legt
1
4
2
3
5
