8.5 Überprüfung im Betrieb
Die dargestellten Erfassungsbereiche zeigen die tatsächliche Position der Infrarotstrahlen. Der tatsächlich
beobachtete Erfassungsbereich variiert abhängig von der Umgebung der Sensorinstallation, dem erkannten
Objekt und den Sensoreinstellungen.
Sicherstellen, dass die Einstellung des Erfassungsbereichs gemäss EN 16005/DIN 18650 erfolgt.
• Nach der vollständigen Installation einen «Gehtest» im Sensorerfassungsbereich durchführen, um seine Lage zu prüfen.
Wenn sich der Erfassungsbereich nicht an der gewünschten Stelle befindet, den Erfassungsbereich neu einstellen gemäss
Kap. 8.

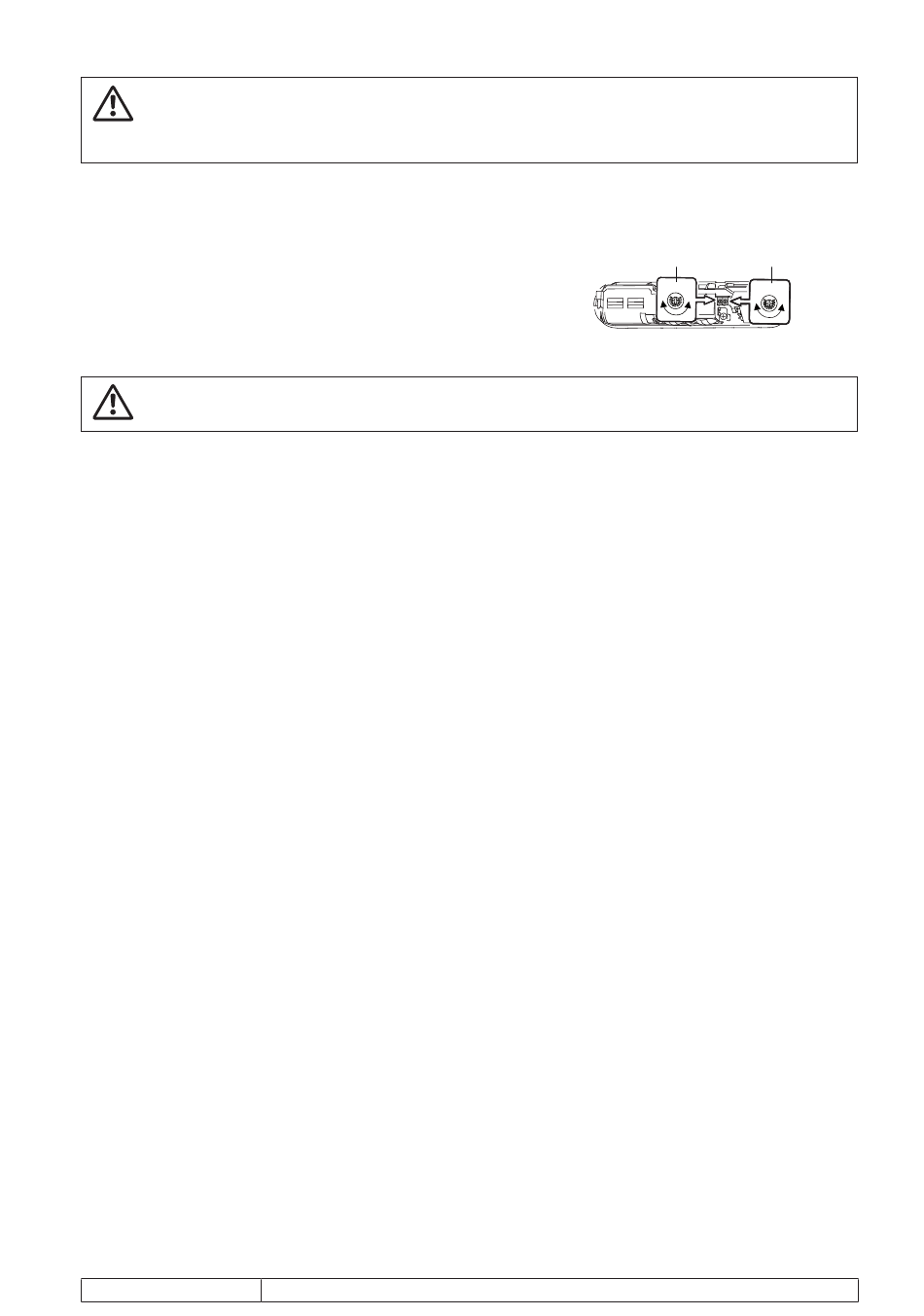

• Ist der Erfassungsbereich noch immer nicht wie gewünscht, die Sen-
sorempfindlichkeit durch Drehen des Potentiometers im Uhrzeigersinn
erhöhen.
• Erfasst der Sensor etwas, obwohl sich nichts im Erfassungsbereich
befindet, die Sensorempfindlichkeit durch Drehen des Potentiometers
gegen den Uhrzeigersinn verringern.
EN16005 / DIN18650: Der Prüfkörper CA (300 x 200 x 700) muss jederzeit erfasst werden. Unabhängig von
der Lage darf er von der Tür nicht angefahren werden.
9

LED-Anzeigen

Grün:
Grün blinkt:
Blau:
Rot:
Rot blinkend:
Orange:
Rot/grün blinkt (schnell):
Rot/grün blinkt (langsam):
Orange blinkt (schnell):
Orange blinkt (langsam):
T-2060 d, Seite 8/15
Standby
Türlernfunktion, DIP-Schalter Y7 ON
Radar am erfassen, DIP-Schalter Y4 ON
Radar oder Reihe 3 auf IR am erfassen, DIP-Schalter Y4 OFF
Reihe 2, 3 am erfassen, DIP-Schalter Y4 ON
Reihe 2 am erfassen, DIP-Schalter Y4 OFF
Reihe 1 am erfassen
Erfassungsreihe «Reihe 1» («Reihe 2», wenn Türlernfunktion ON) erfasst die Türbewegungen.
Interner Fehler Sensor
Das vom Boden reflektierte Infrarotsignal ist sehr schwach
Zeigt eine Änderung der DIP-Schalter-Einstellungen an
Türhaltung steht auf «Geöffnet», DIP-Schalter Y6 ON
Kombinationsmelder TORMAX 7502
IR-Empfindlichkeit
Radar-Empfindlichkeit
H
L
H
L
T2060_9
